отметку времени и даты. Последующие осциллограммы записываются на место более старых
осциллограмм. Т.к. осциллограммы хранятся в энергонезависимой памяти, то при потере питания
контроллера DECS-250N все информация будет сохранена. Настройки регистрации данных
доступны в BESTCOMSPlus и отображены на рисунках 1-4 .
Настройка
При включении осциллографа
A
, каждая запись может включать максимум до 6-ти параметров
B
и
1200 значений каждого параметра. Настройки регистрации данных отображены на рисунке 72.
Предварительная настройка количества данных для записи
C
активирует запись определенного
пользователем количества точек до записи данных, включенных в регистрирование. Величина
точек данных влияет на длительность записи
D
и количество предтриггерных точек, количество
посттриггерных точек
E
и продолжительность записи посттриггерных точек
F
. Настройка интервала
выборки
G
устанавливает скорость выборки и точки записи данных. Величина данных настроек
влияет на количество пред- и постотриггерных точек и общее время записи
H
в процессе
регистрирования.

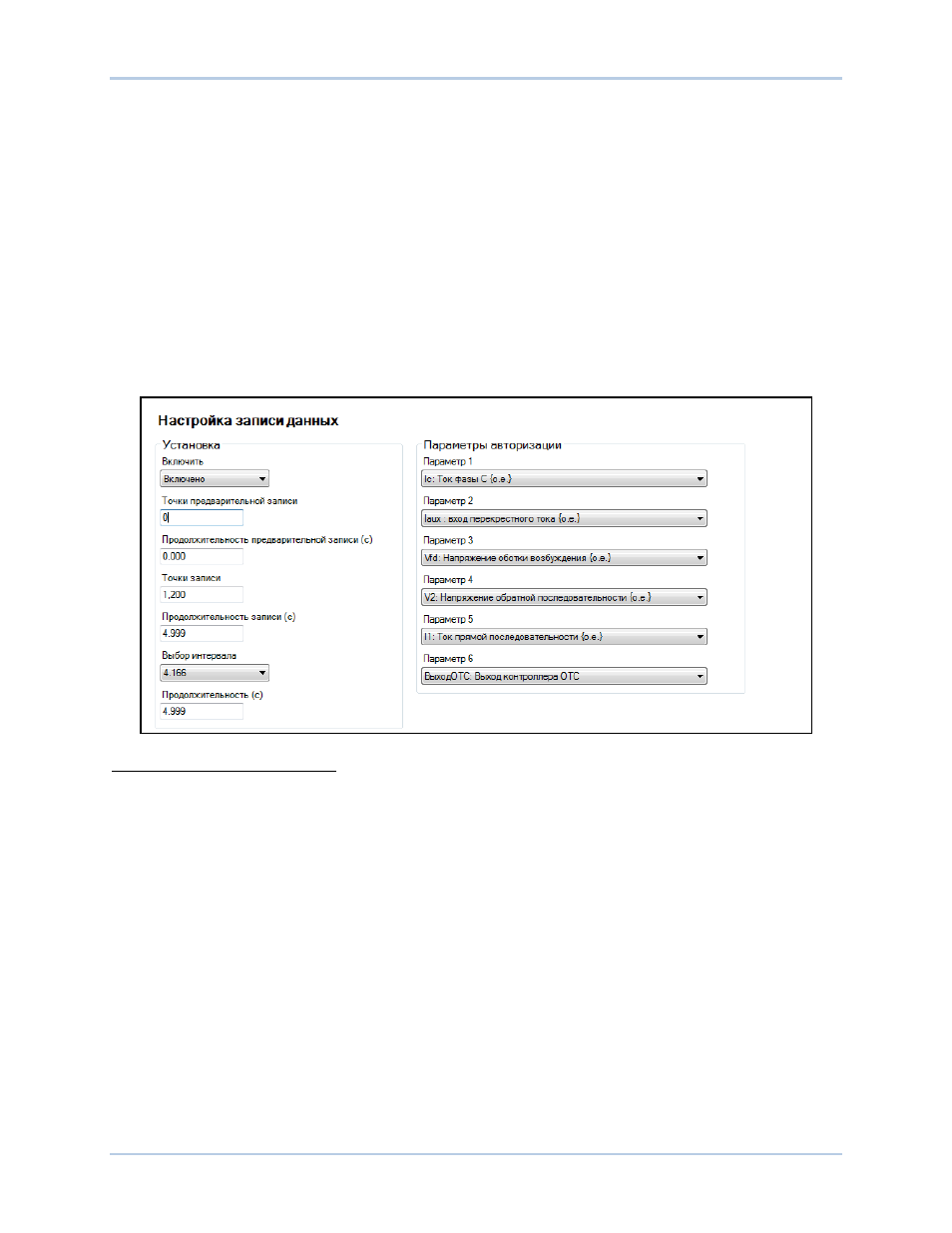

Рисунок 80. Настройка регистрации данных
A
Включение: Выберите включение или отключение.
B
Регистрация параметров: Для каждого из шести параметров выберите :, уровень триггера , Vab,
Vbc, Vca, Vbus, Ia, Ib, Ic, Vave, Iave, Iaux, Vfd, Ifd, Vaux, kW, kvar, kVA, PF, V1, V2, I1, I2, G Hz, B Hz,
Test, Ptest, TermF, CompF, PsskW, Vtmag, x2, WashW, x5, WashP, x7, x8, x9, x10, x11, MechP, Synth,
Tfltl, x29, x15, x16, x17, x31, Prelim, Post, POut, CntOp, TrnOp, ErrIn, Oel Output, Uel Output, Scl
Output, varLimOutput, Null Balance, PositionInd, AvrOut, FcrErr, FcrState, FcrOut, FvrErr, FvrState,
FvrOut, var/PfErr, var/PfState, var/PfOut, Oel State, Uel State, Scl State, VarLimState, Droop,
Распределение нагрузки в сети, Oel Ref, Uel Ref, Scl Ref, Scl PfRef, VarLimRef, Программируемая
диагностика1, Программируемая диагностика2, Программируемая диагностика3,
Программируемая диагностика4, Программируемая диагностика5, Программируемая
диагностика6. (выбор “НЕТ триггера запуска” исключает параметр из регистрирования данных)
C
Преддтриггерные точки: диапазон регулирования от 0 до 1199 с шагом 1.
D
Длительность записи предтриггерных точек: данная величина предназначена только для
чтения, зависит от количества предтриггерных точек и настройки интервала выборки.
E
Посттриггерные точки: данная величина предназначена только для чтения, зависит от
количества предтриггерных точек.
F
Длительность записи посттриггерных точек: данная величина предназначена только для
чтения, зависит от количества предтриггерных точек и настройки интервала выборки
