Рисунок 189. Клеммы дискретных входов и выходов CEM-2020

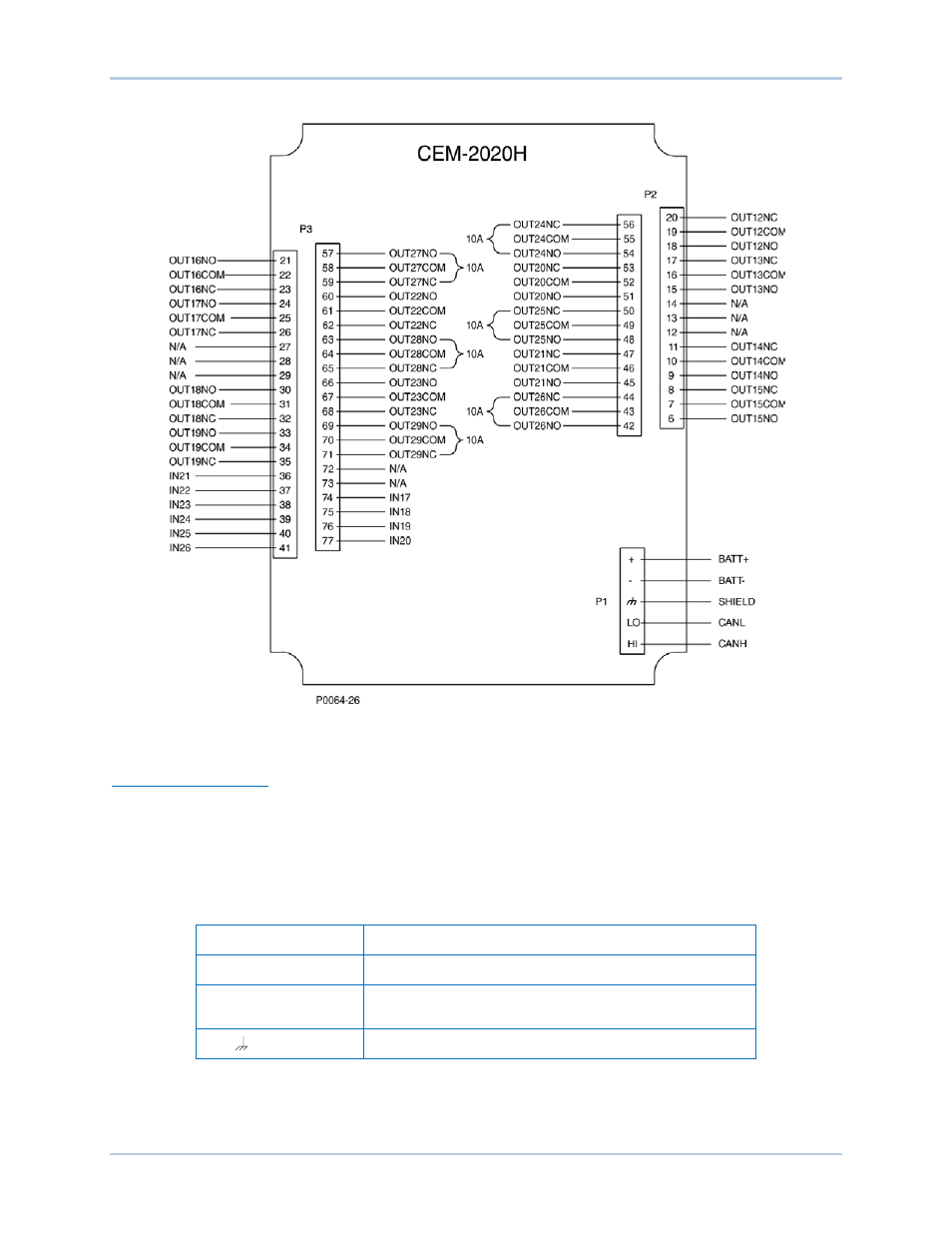

Рисунок 190. Клеммы дискретных входов и выходов CEM-2020H
Интерфейс CAN Bus
Эти клеммы предназначены для соединения по протоколу SAE J1939 и обеспечивают
высокоскоростное соединение между дискретным модулем расширения и IEM-2020. Соединение
должно быть выполнено экранированной витой парой. Клеммы интерфейса CANbus показаны в
Таблица 46. См.также рисунок 177 и рисунок 178.
Таблица 46. Клеммы интерфейса CAN Bus
Клемма
Описание
P1- HI (CAN H)
CAN высокий уровень (желтый)
P1- LO (CAN L)
CAN низкий уровень (зеленый)
P1-
(SHIELD)
CAN возврат
