Инструкция по эксплуатации Basler Electric DECS-250N
Страница 103
9440573990 Bep C1
85

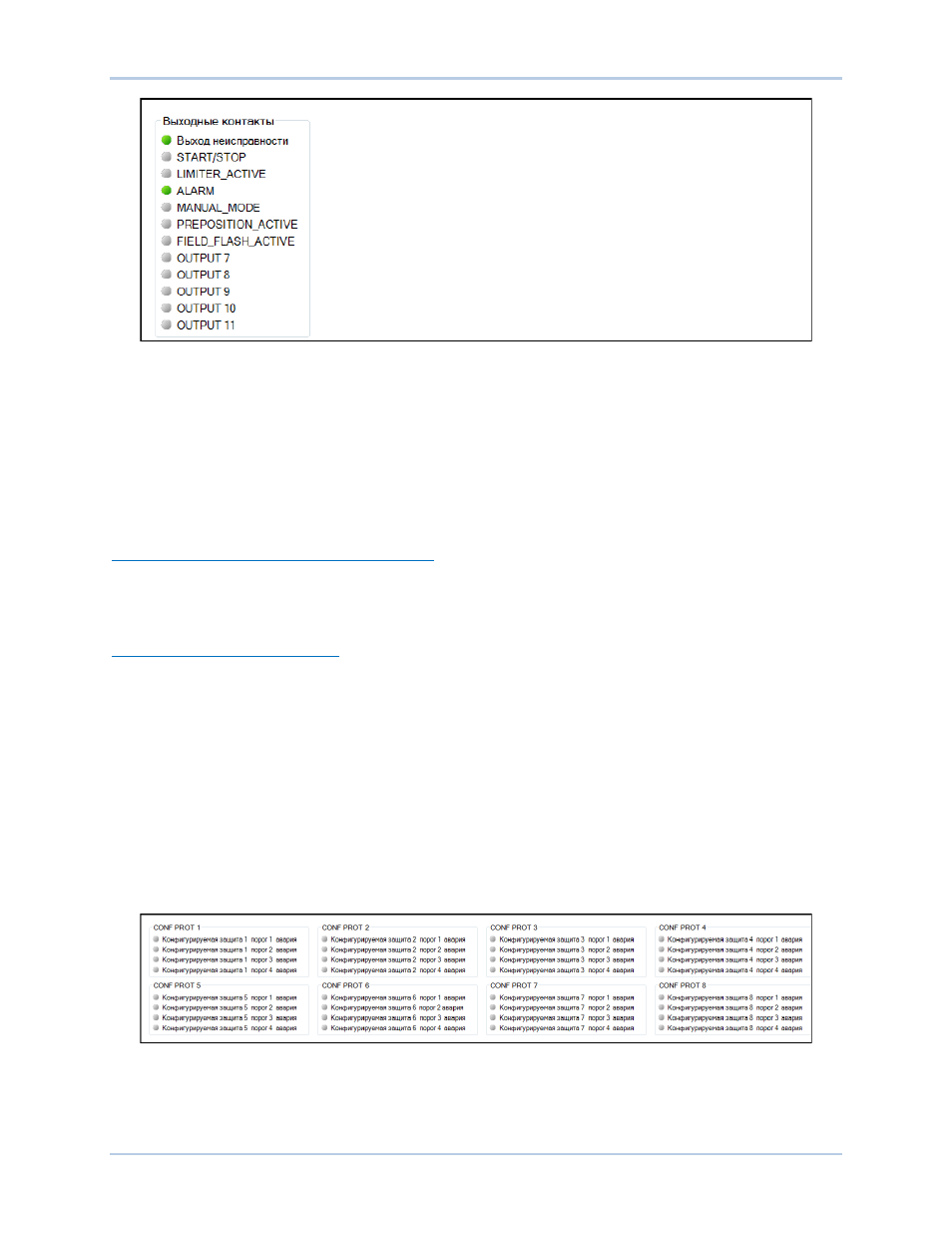

Рисунок 73. Меню индикации состояния дискретных выходов DECS-250N
Распределение нагрузки в сети
Экран, показанный на Рис. 74, отображает процентное
значение ошибок, реактивный ток, средний реактивный ток NLS и количество подключенных
генераторов. Индикаторы статуса изменяют цвет с серого на зеленый в активном
состоянии.Процентное содержание ошибок представляет собой отклонение реактивного тока
устройства от среднего системного значения. Средний реактивный ток NLS представляет собой
среднее значение реактивного тока для всех устройств системы. Подключенные генераторы — это
количество устройств, активно распределяющих нагрузку между собой.Рис. 74. Экран «Статус
NLS»
Состояние дискретных выходов CEM-2020
Состояние индикации 24-ти дискретных выходов дополнительного модуля CEM-2020 доступно на
удаленном экране измерений BESTCOMSPlus
®
Для дополнительной информации смотрите раздел
Контактный модуль расширения данной инструкции.
Состояние выходов AEM-2020
Индикации измерений и состояния выходов дополнительного модуля AEM-2020 представлены на
экране удаленного управления BESTCOMSPlus. Описание данного экрана представлено в разделе
Аналоговый модуль расширения данной инструкции..
Настройки защиты
Путь доступа в BESTCOMSPlus: Меню измерений, Состояние, Конфигурируемая защита
(
Настройки защиты)
Путь доступа на ЧМИ: Меню измерений, Состояние, Конфигурируемая защита (Настройки
защиты)
Состояние аварии для 8-ми дополнительных элементов защиты оповещается в меню
конфигурации защиты BESTCOMSPlus (Рисунок 75). Индикатор каждого защитного элемента с
четырьмя ступенями меняет цвет с серого на зеленый при достижении уставки срабатывания.
Рисунок 75. Меню состояния индикации конфигурации защиты
DECS-250N
Измерения
