Измерения могут проводиться в основных или относительных единицах. На рисунке 56
отображены измерения параметров возбуждения в основных единицах

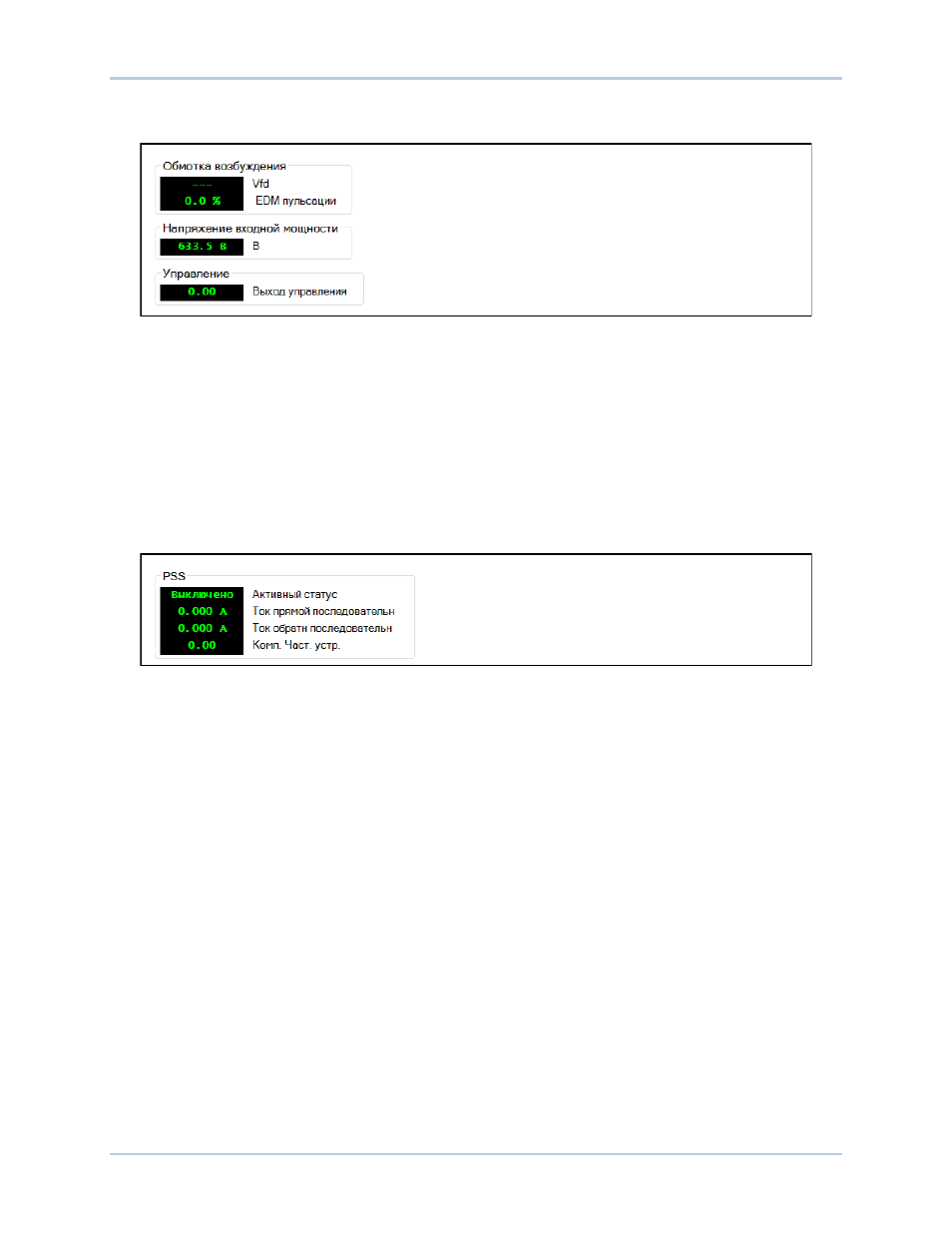

Рисунок 64. Меню измерений параметров возбуждения в основных единицах
Измерения параметров системного стабилизатора
Путь доступа в BESTCOMSPlus: Меню измерений, Системных стабилизатор
Путь доступа на ЧМИ: Меню измерений, Системных стабилизатор
К измеряемым параметрам системного стабилизатора относятся напряжение и ток прямой и
обратной последовательности, величина колебания частот на клеммах, компенсация колебания
частот, выходной параметр системного стабилизатор в о.е, состояние входа системного
стабилизатора (включен/выключен). Измерения могут проводиться в основных или относительных
единицах. На рисунке 57 отображены измерения параметров системного стабилизатора в
основных единицах.
Рисунок 65. Меню измерений параметров системного стабилизатора в основных единицах
Измерения параметров синхронизации
Путь доступа в BESTCOMSPlus: Меню измерений, Синхронизация
Путь доступа на ЧМИ: Меню измерений, Синхронизация
К измеренным параметрам синхронизации генератора и сети относятся частота и угол скольжения,
разность напряжений. Измерения могут проводиться в основных или относительных единицах. На
рисунке 58 отображены измерения параметров синхронизации в основных единицах
