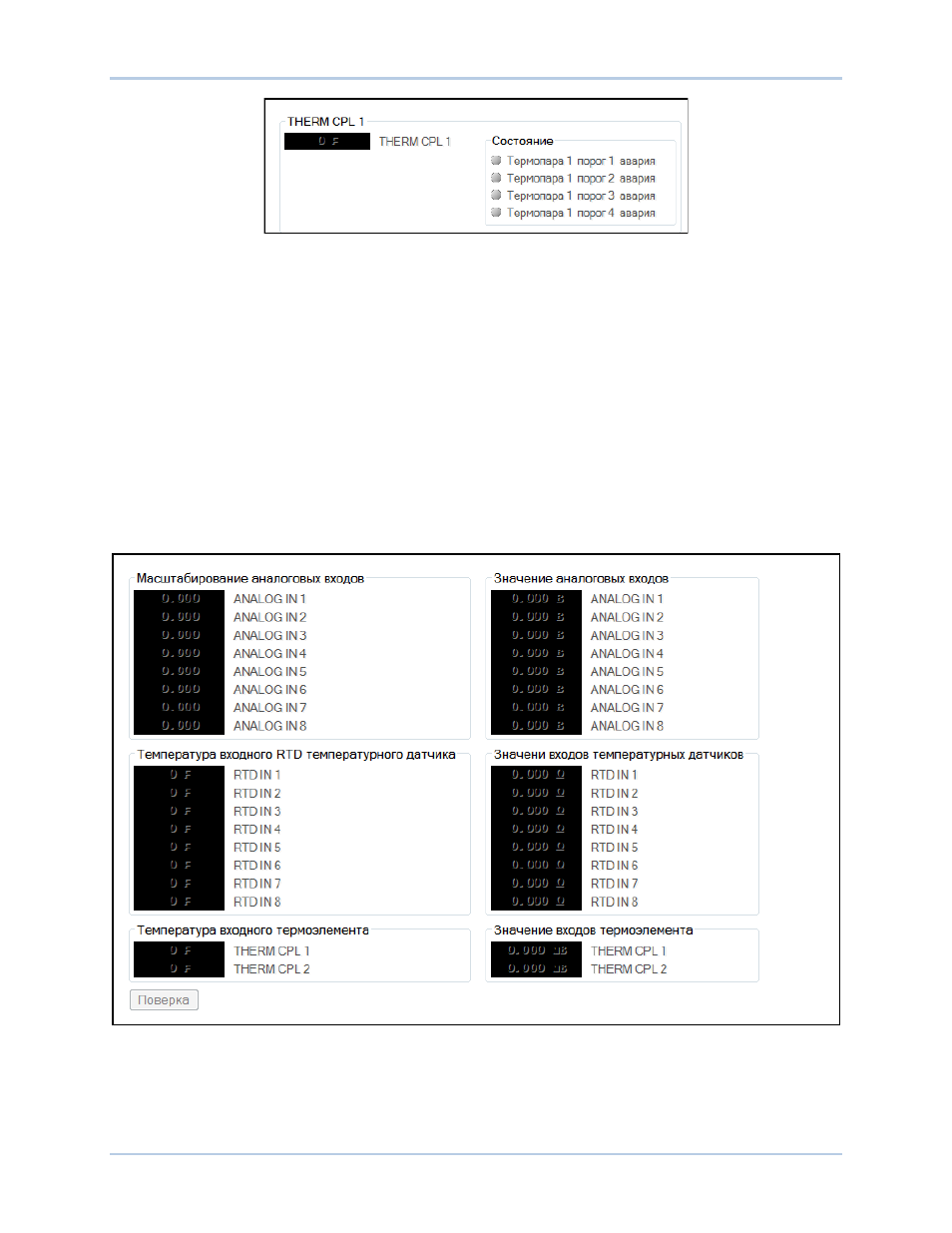

Рисунок 183. Измерения удаленных входов термопар
Значения аналоговых входов
Путь доступа в BESTCOMSPlus®: Измерения, Состояния, Входы, Значения удаленных
аналоговых входов
HMI Navigation Path:
Измерения, Состояния, Входы, Значения удаленных аналоговых входов
Значения масштабированных аналоговых входов, электрические аналоговые входы,
температурные RTD входы, электрические RTD входы, температурные термопары, электрические
термопары представлены на этом экране.
Для каждого аналогового входа, реально измеренное электрическое значение напряжения или
тока отображается и масштабируется в измеренное значение. Это обычно оказывается полезным
для проверки работоспособности модуля AEM-2020 (т. е. параметр 0…10 В или 4…20 мА).
Отмасштабированное значение получается из электрического параметра путем математического
преобразования с использованием параметра минимального и максимального значения в уставках
модуля удаленных аналоговых входов. Смотрите Рисунок 184.
Рисунок 184. Измерения модуля удаленных аналоговых входов
При подключении к DECS-250N, кнопка Калибровки, представленная на экране значений
удаленного модуля аналоговых входов, открывает экран температурной калибровки показанный
на рисунке 171. Этот экран используется для калибровки модулей RTD входов с 1 по 8 и термопар
с 1 по 2.
