65

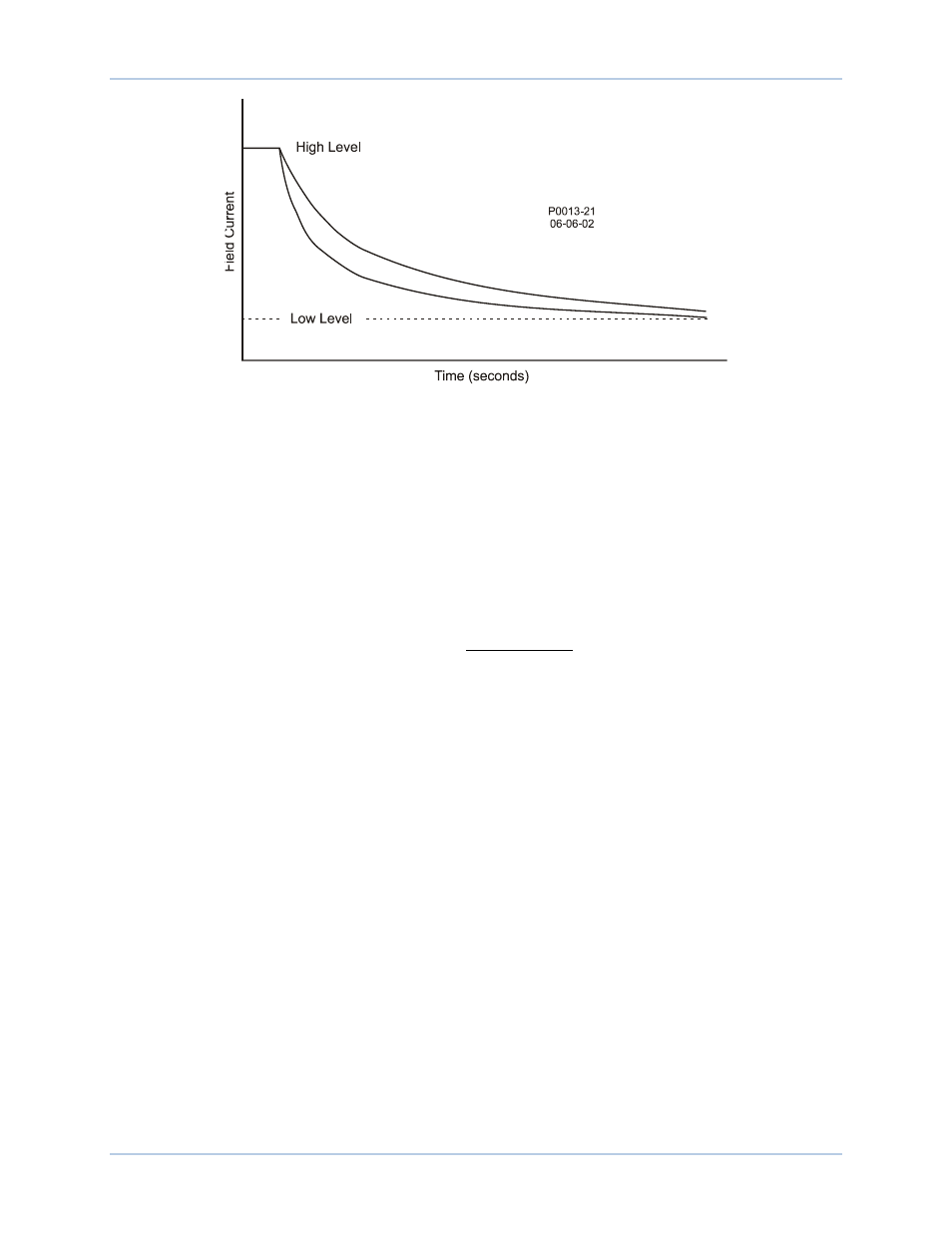

Рисунок 48. Обратная характеристика времени для управления ОПР
Первичные и вторичные уставки обеспечивают дополнительный контроль за двумя различными
условиями работы. Каждая работа режима ОПР (offline и online) имеет параметры высокого
уровня, низкого уровня и уставку времени.
После того, как ток возбуждения уменьшается ниже уровня (95% для срабатывания), функция
сбросится на основе выбранного способа сброса. Доступные способы сброса обратный,
интегрирующий и мгновенный.
Использование обратного метода, ОПР сбрасывается в зависимости от времени по сравнению с
кратности срабатывания (MOP). Чем ниже уровень тока возбуждения, тем меньше времени
требуется для сброса. Обратный сброс использует следующую кривую (уравнение 8) для расчета
максимального времени сброса.
𝑇𝑖𝑚𝑒
𝑟𝑒𝑠𝑒𝑡
=
𝑅𝐶 × 𝑇𝐷
(𝑀𝑂𝑃
𝑟𝑒𝑠𝑒𝑡
)
2
− 1
Уравнение 11. Характеристика обратного сброса времени
Где:
Time
reset
= максимальное время сброса в секундах
RC
= значение коэффициента сброса
xiii
<0.01, 100>
TD
= значение уставки времени <0.1, 20>
MOP
reset
=
кратность срабатывания <1.03, 205>
Для метода интегрирующей сброса, время сброса равно времени срабатывания. Другими словами,
количество времени, потраченное выше низкого уровня предела является количеством времени,
необходимое для сброса.
Мгновенная сброс не имеет выдержки времени.
В BESTCOMSPlus®, отображается параметры графика кривых управления ОПР. Включение
настроек позволяет выбрать кривые. График может отображать первичные или вторичные
настройки кривых, параметры кривых срабатывания или сброса в режиме offline или online.
