9440573990 Bep C1 205
Частотная характеристика
Поля частотной характеристики, предназначенные только для чтения, отображают – амплитудную
характеристику, фазовую характеристику и частоту тестового сигнала. Амплитудная
характеристика и фазовая характеристика соответствуют предыдущему сигналу.
ВНИМАНИЕ
Проработайте вариант тестирования частотной характеристики
при подключении генератора к сети. Следует избегать частот,
близких к резонансной устройств. Частота более 3 Hz
соответствует низкой скорости вращения вала генератора.
Торсионное состояние машины следует получить от
производителя перед выполнением частотных тестов.
Временная характеристика
Тестирование должно проводиться при различных уровнях нагрузки, чтобы подтвердить
правильность расчета входного сигнала . Т.к функции стабилизатора используют при расчетах
значение компенсированной частоты на клеммах, сигнал потребляемо механической мощности
должен тщательно проверяться на наличие электромеханических колебаний частот. Если такие
колебания присутствуют, то уровень компенсации частот становится ниже идеального , или
значение инерции некорректно.
Настройка тестового сигнала стабилизатора проводится на экране Временной характеристики
(Time Response)
, см Рисунок 161. Для доступа к экрану нажмите иконку Time Response
(Частотная характеристика) на экране анализа RTM.
Входной сигнал
Выбор входа сигнала определяет точку электрической схемы стабилизатора, куда будет
подаваться тестовый сигнал. Точки входа тестового сигнала включают: сумматор АРН,
Компенсация частоты стабилизатора, электрическая мощность стабилизатора, PSS Производная
скорости стабилизатора, ручное суммирование, и регулирование РМ/КМ.
Время запаздывания определяет время срабатывания тестового сигнала стабилизатора после
нажатия кнопки Start.

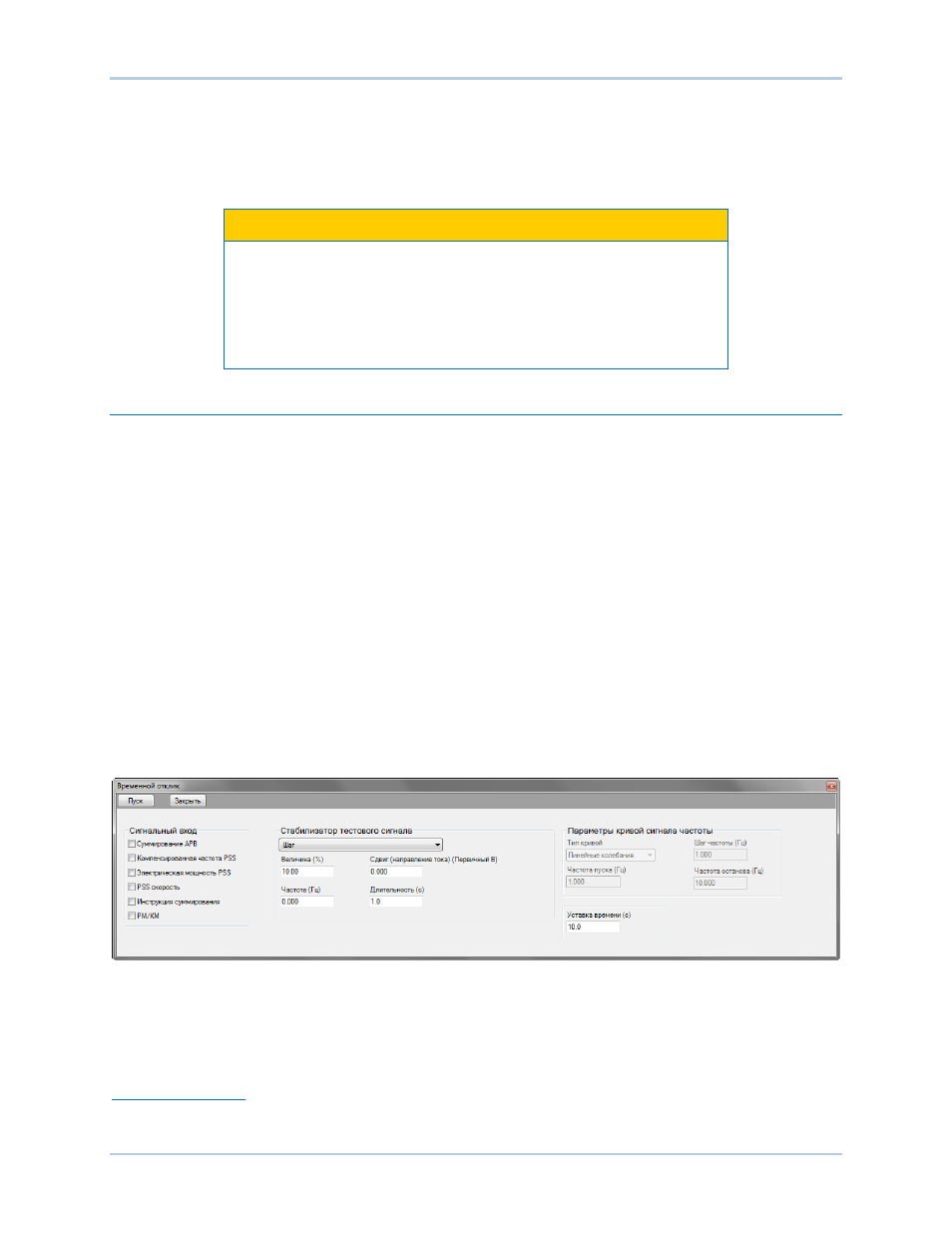

Рисунок 161. Меню настройки времнной характеристики
Характеристики тестовых сигналов
Характеристики тестовых сигналов (величина, смешение, частоты, длительность) могут
регулироваться в зависимости от типа выбранного сигнала.
Величина сигнала
Величина тестового сигнала выражается в процентах и исключает усиление внешних сигналов.
DECS-250N
