Пропорциональный коэффициент (Kp)
F
умножается на ошибку между уставкой напряжения
возбуждения и реальным значением напряжения. Уменьшение Kp приводит к уменьшению
перерегулирования при переходном процессе. Увеличение Kp усиливает регулирование во время
переходного процесса.
Интегральный коэффициент (Ki)
G
умножается на интеграл ошибки между уставкой напряжения
возбуждения и реальным значением напряжения. Увеличение Ki уменьшает время выхода на
установившееся значение.
Дифференциальный коэффициент (Kd)
H
умножается на дифференциал ошибки между уставкой
напряжения возбуждения и реальным значением напряжения. Увеличение Kd уменьшает
осцилляции при переходном процессе.
Дополнительные параметры стабильности, позволяют устранить эффект шумов на цифровых
дифференциациях (постоянная времени АРВ дифференциального звена Td)
I
и установить уровень
коэффициента обратной связи регулятора напряжения возбуждения (Ka)
J
в рекомендуемое
расчетное значение
K
.

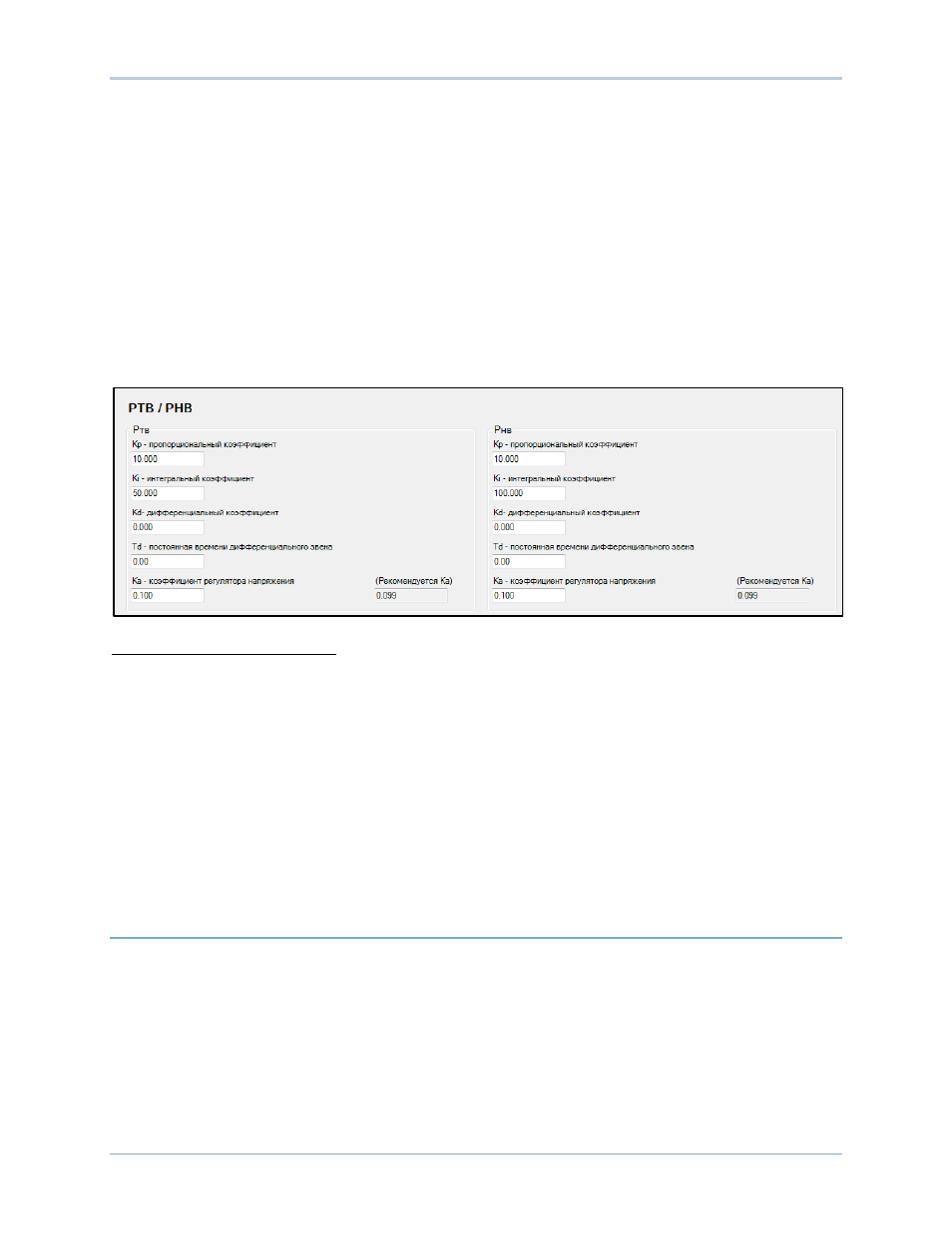

Рисунок 105. Настройки коэффициентов FCR и FVR
A
Kp –
Пропорциональный коэффициент: Регулируется в диапазоне от 0 до 1000 с шагом 0,1.
B
Ki –
Интегральный коэффициент: Регулируется в диапазоне от 0 до 1000 с шагом 0,1.
C
Kd –
Дифференциальный коэффициент: Регулируется в диапазоне от 0 до 1000 с шагом 0,1.
D
Td –
Дифференциальная постоянная времени: Регулируется в диапазоне от 0 до 1000 с шагом 0,1.
E
Kp –
Пропорциональный коэффициент: Регулируется в диапазоне от 0 до 1000 с шагом 0,1.
F
Ki –
Интегральный коэффициент: Регулируется в диапазоне от 0 до 1000 с шагом 0,1.
G
Kd –
Дифференциальный коэффициент: Регулируется в диапазоне от 0 до 1000 с шагом 0,1.
H
Td –
Дифференциальная постоянная времени: Регулируется в диапазоне от 0 до 1000 с шагом 0,1.
I
Ka –
Коэффициент регулятора напряжения: Регулируется в диапазоне от 0 до 1 с шагом 0 001.
J
Рекомендуемый коэффициент Ka – рекомендуемый Ka основан на расчете с использование
напряжения возбуждения ХХ и напряжением силового питания.
K
Рекомендуемый коэффициент Ka – рекомендуемый Ka основан на расчете с использование
напряжения возбуждения ХХ и напряжением силового питания.
Другие режимы и функции
Путь доступа в BESTCOMSPlus
®
:
Меню настроек, Настройки режимов регулирования, РМ, КМ,
ОПР, UEL ОМВ, ОТС, Ограничитель РМ
Путь доступа в ЧМИ: Настройки, Настройки режимов регулирования, Коэффициенты, Другие
коэффициенты
Параметры для настройки стабильности в режимах реактивной мощности (РМ) и коэффициента
мощности (КМ) в DECS-250N представлены там же где и функции ограничителей, подгонки
напряжения, отклика напряжения возбуждения. Рисунок 96 демонстрирует эти настройки в
BESTCOMSPlus.
