9440573990 Bep C1 157

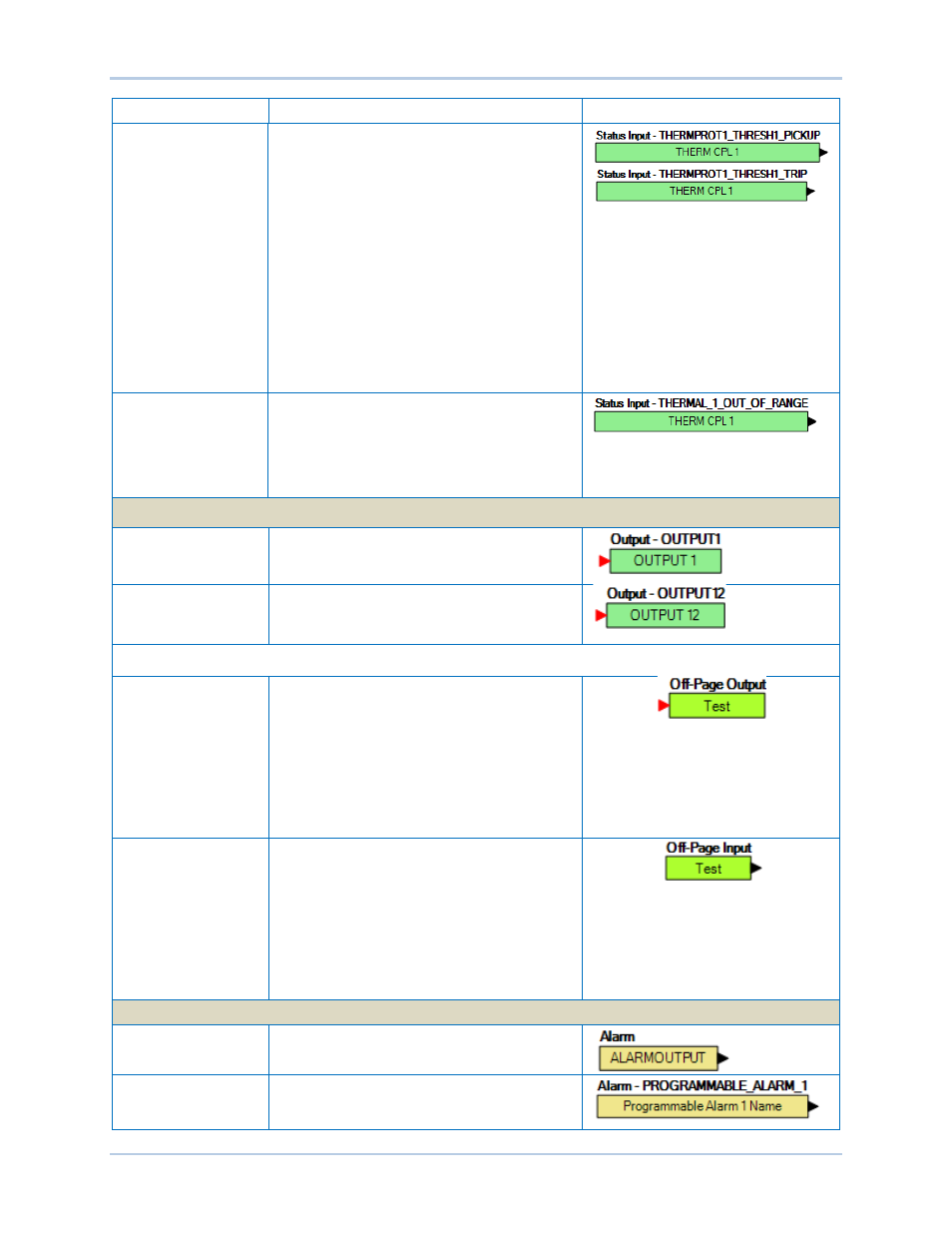

Имя Описание Символ
Модуль AEM
Удаленные входы
подключения
термопары 1-2
Каждый из двух входов термопары имеет
4
предельных значения срабатывания
уставки. Каждое предельное значение
срабатывания уставки имеет блок запуска
и срабатывания логики. Вход термопары #1
с предельным значением #1 логикой запуска
и срабатывания показан справа. Для более
детальной информации смотрите раздел,
Аналоговый модуль расширения. Данный
блок принимает состояние ИСТИНА, когда
предельное значение уставки превышено.
Блок срабатывания принимает состояние
ИСТИНА, когда уставка срабатывания
данного блока превышена в течение
времени действия уставки.
Модуль AEM
Входы подключения
термопары
Выход из диапазона
1-2
Каждый выход термопары имеет блок
выхода из диапазона. ИСТИНА, когда
параметры на входе превышают предел
выхода из допустимого диапазона
.
Данная
функция позволяет предотвратить поломку
входа.
Выходы устройства
Физические выходы
OUT1 - OUT11
Физические выходы 1 - 11.
Удаленные выходы
OUT12 - OUT35 Удаленные выходы 12 - 35.
(Доступны при подключении
дополнительного модуля CEM-2020.)
Off-Page Objects
Межстраничный
выход
Используется в сочетании с межстраничным
входом для преобразования выхода на
одной логической странице во вход на
другой логический странице. Выходы можно
переименовывать, щелкнув правой кнопкой
мыши и выбрав «Переименовать выход».
Щелчок правой кнопкой мыши также покажет
те страницы, на которых можно найти
соответствующие входы. Выбрав страницу,
можно перейти к этой странице.
Межстраничный
вход
Используется в сочетании с межстраничным
выходом для преобразования выхода на
одной логической странице во вход на
другой логической странице. Входы можно
переименовывать, щелкнув правой кнопкой
мыши и выбрав «Переименовать вход».
Щелчок правой кнопкой мыши также покажет
те страницы, на которых можно найти
соответствующие выходы. Выбрав страницу,
можно перейти к этой странице.
Сигнализации
Общий сигнал
тревоги
ИСТИНА, когда установлено более одного
сигнала
Программируемые
сигналы 1 – 16
ИСТИНА, когда установлен хотя бы один
программируемы сигнал.
DECS-250N Программируемая логика BESTlogic™Plus
