Тестирование
Тестирование регулировки DECS-250N и опционального системного стабилизатора (номер
исполнения XPXXXXX) осуществляется с помощью инструментов комплексного анализа
BESTCOMSPlus
®
.
Анализ измерений в реальном времени
Путь доступа в BESTCOMSPlus: Меню измерений, Анализ
Путь доступа в ЧМИ: функции анализа отсутствуют.
Работа системного стабилизатора сильно зависит от качества регулирования напряжения. Для
подтверждения коэффициента усиления и других критических параметров в режиме АРН
необходимо задать шаг регулирования напряжения. Переход из режима измерения напряжения
источника в режим измерения напряжения на клеммах должен происходить при малых нагрузках.
Тест обеспечивает косвенное измерение фазы стабилизатора. При работе на низких нагрузках
модуляция напряжения на клеммах не приводит к значительным изменениям скорости вращения
двигателя и изменениям мощности.
Анализ измерений в реальном времени в BESTCOMSPlus может использоваться для
отслеживания активного АРН и тестирования стабилизатора. Создаются шесть графиков с
пользовательскими, а измеренные данные могут сохраняться для дальнейшего проведения
анализа. BESTCOMSPlus должен быть в Live Mode, чтобы начать построение. Live Mode находится
в нижней строке меню Опции. Управление и индикация экрана анализа RTM представлены на

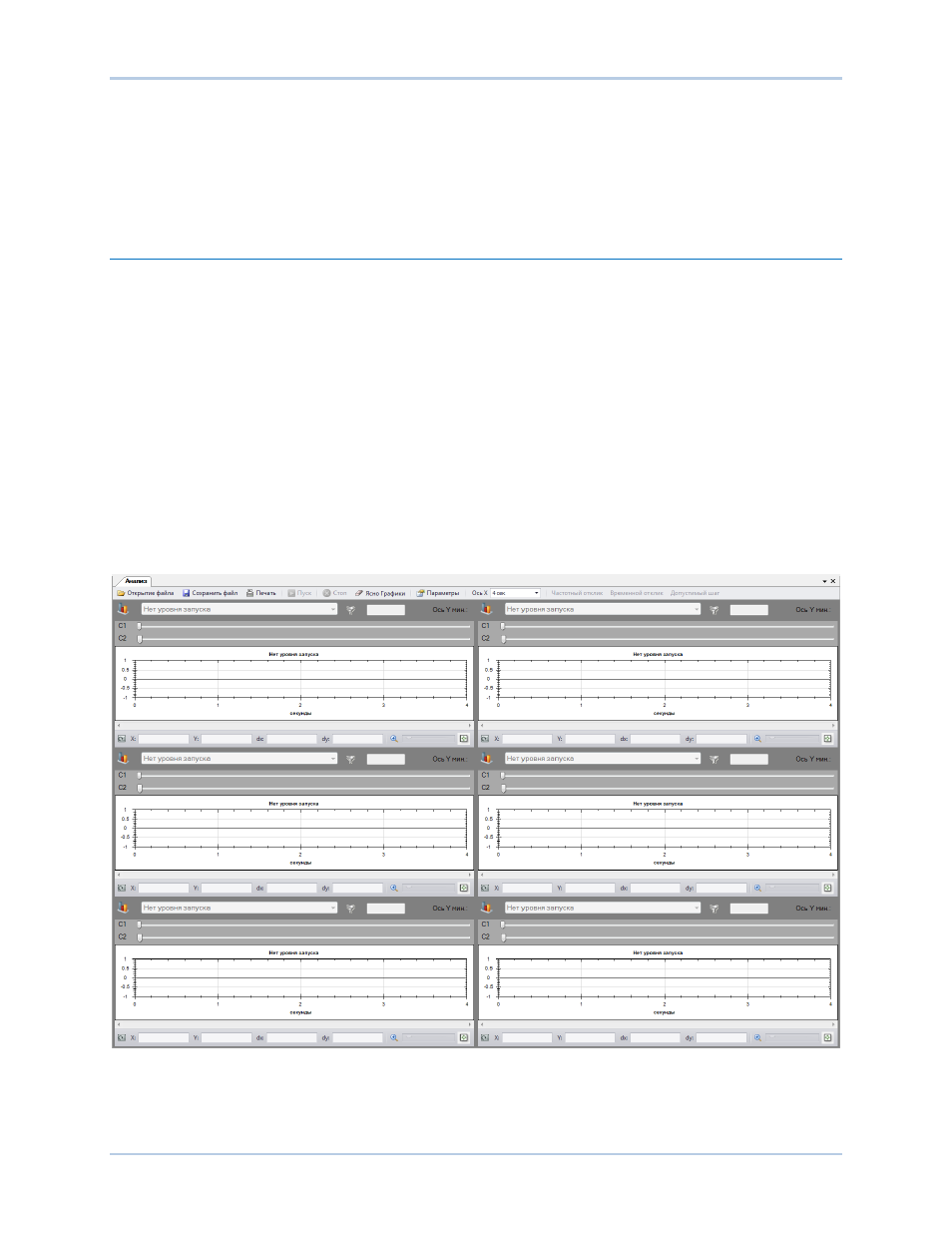

Рисунок 159. Экран анализа RTM
Экран управления анализом RTM позволяет:
•
выбрать параметры построения
•
Назначить параметры оси x и оси y
