375

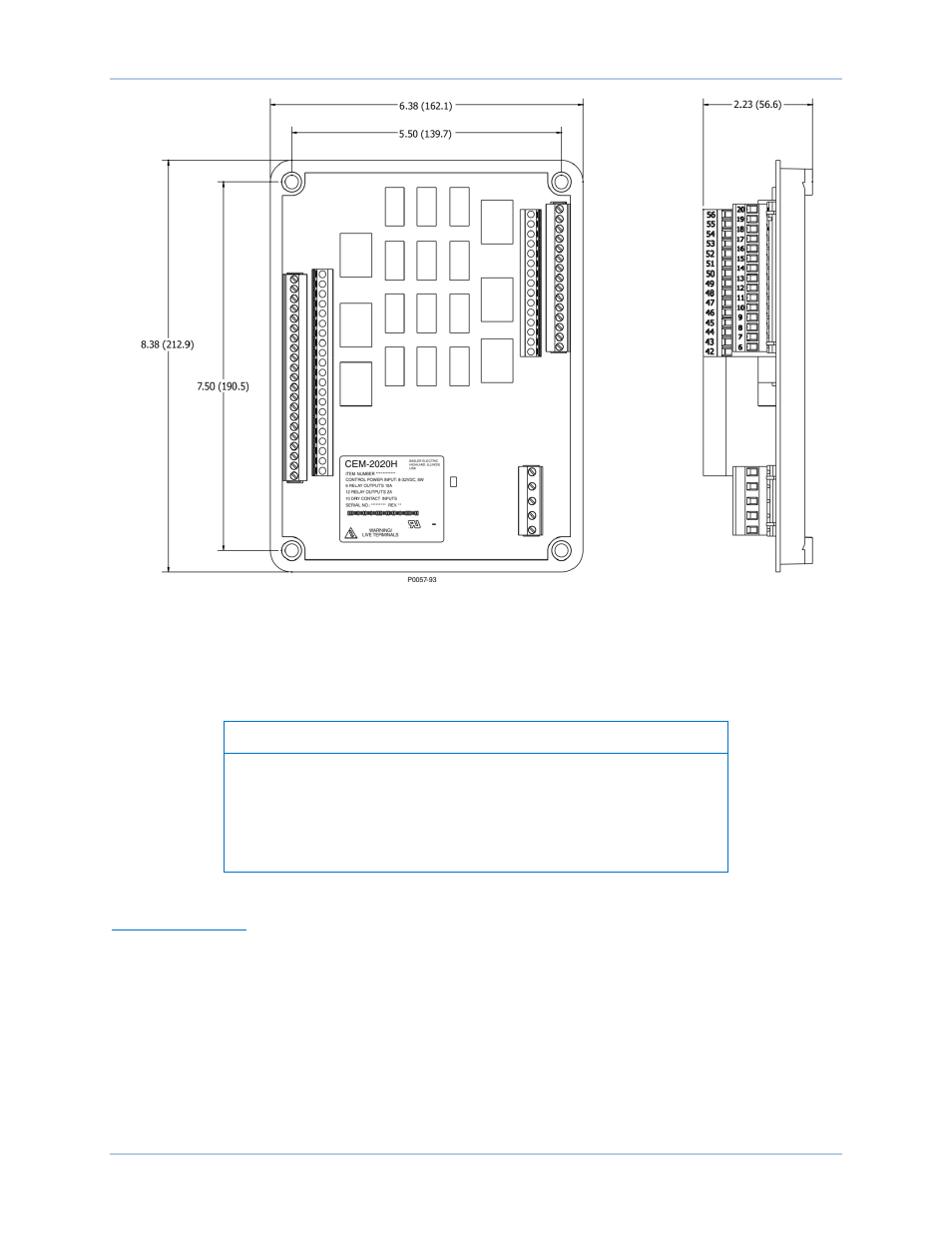

Рисунок 188. Габаритные и присоединительные размеры CEM-2020H
Присоединения
Присоединения к CEM определяются конкретным случаем применения. Неправильное
присоединение внешних цепей может повредить модуль.
ПРИМЕЧАНИЕ.
Оперативное питание от батареи должно подаваться в
корректной полярности, иначе CEM-2020 не будет поврежден, но
и работать также не будет.
Следует соединить CEM-2020 с контуром заземления медным
проводом сечением не менее 12 AWG
Клеммы и зажимы
Интерфейс внешних присоединений состоит из разъемных клеммников с винтовым зажимом
провода.
Присоединение внешних цепей к CEM-2020 осуществляется с помощью одного 5-и контактного,
двух 18-и контактных и двух 24-х контактных соединителей. Эти соединители вставляются в
розетки на CEM-2020. Соединитель и розетка имеют блокировочные выступы не позволяющие
соединить их неправильно. Винтовое соединение также допускает зажим провода сечением не
более 12 AWG.
В соединителях и розетках могут содержаться луженые или позолоченные проводники. Луженые
проводники размещены в черном пластмассовом корпусе, а позолоченные проводники — в
оранжевом пластмассовом корпусе. Подключайте соединители только к розеткам того же цвета.
DECS-250N
Модуль расширения дискретных входов-выходов
