208
9440573990 Bep C1

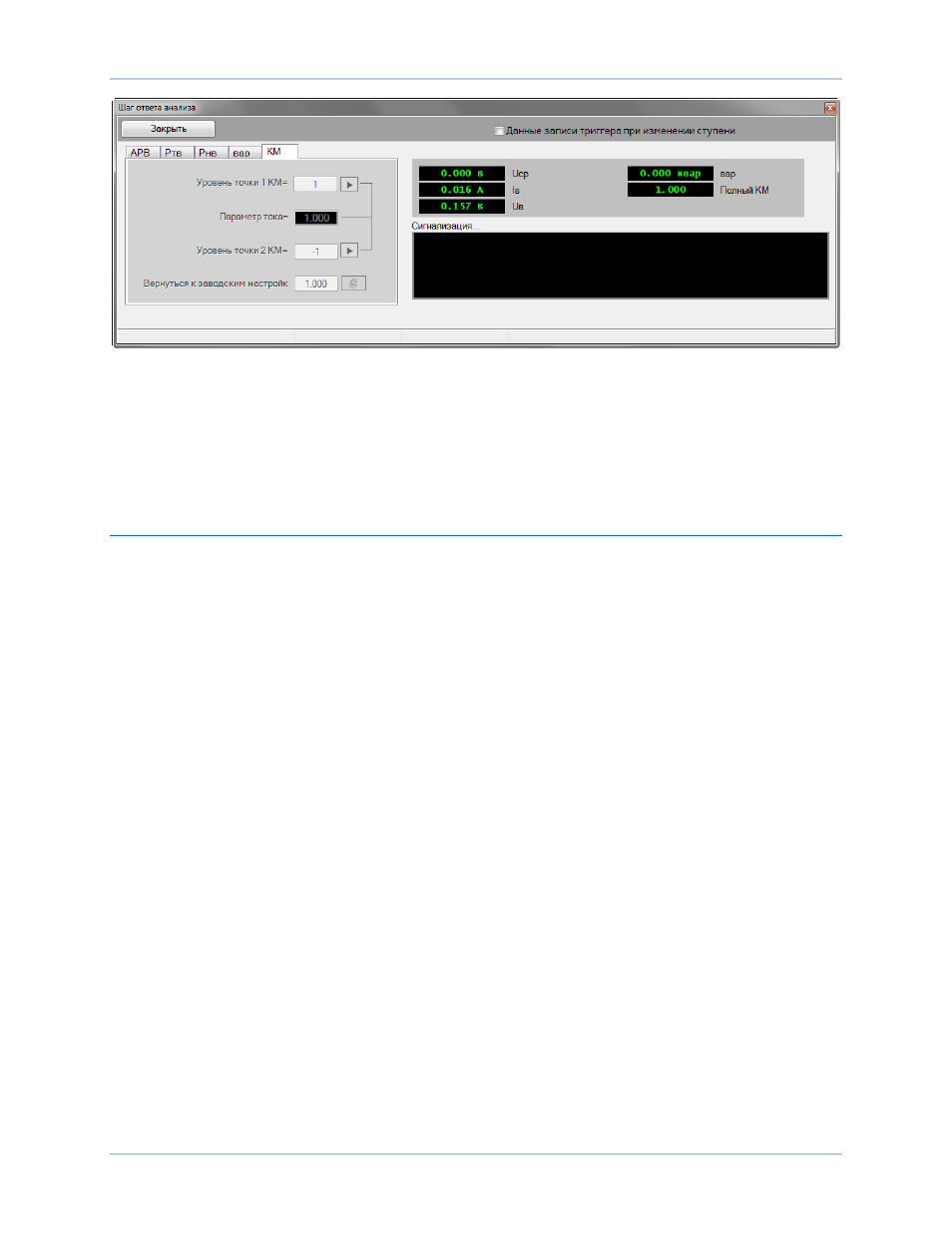

Рисунок 163. Анализ шагового отклика – Закладка КМ
Ступенчатое изменение, которое увеличивает и уменьшает уставку, вступает в силу путем
нажатия на кнопку со стрелкой вверх или вниз. Поля ступенчатого изменения (одно для
увеличения, второе для уменьшения) выполняют процентное изменение уставки, которое
возникает при нажатии кнопки увеличения и уменьшения уставки. Уставка режима только для
чтения, отображает текущее значение и изменяется при ступенчатом изменении. Кнопка возврата
позволяет вернуть уставку в значение предшествующее ступенчатому последнему отклику.
Параметры анализа
При работе данного процесса, вся система остается в работе. Продолжительность записи истории
можно выбрать от 1 до 30 минут. Скорость считывания регулируется в пределах от 100 до 500 мс.
Чем меньше объем записываемой истории и меньше скороть считывания, тем лучше работает ПК.
Параметры помогают организовать расположение и настроить изображение графика.
Вкладка расположения
До шести участков данных может отображаться в трех различных раскладках на экране RTM.
Смотрите Рисунок 164.
Вкладка изображение графика
Параметры предоставляются для регулировки истории графика и скорость записи. Высота
графика задается фиксированной высотой в пикселях. Когда Авто Размер проверяется, все
отображается графики автоматически выставляются в один размер, чтобы в равной степени
занять доступное пространство. Продолжительность записи истории можно выбрать от 1 до 30
минут. Скорость считывания регулируется в пределах от 100 до 500 мс. Чем меньше объем
записываемой истории и меньше скороть считывания, тем лучше работает ПК. Смотрите Рисунок
165.
естирование
DECS-250N
