Отслеживание состояния сети и генератора, Состояние генератора, Устойчивость генератора – Инструкция по эксплуатации Basler Electric DECS-250N
Страница 39
9440573990 Bep C1
23

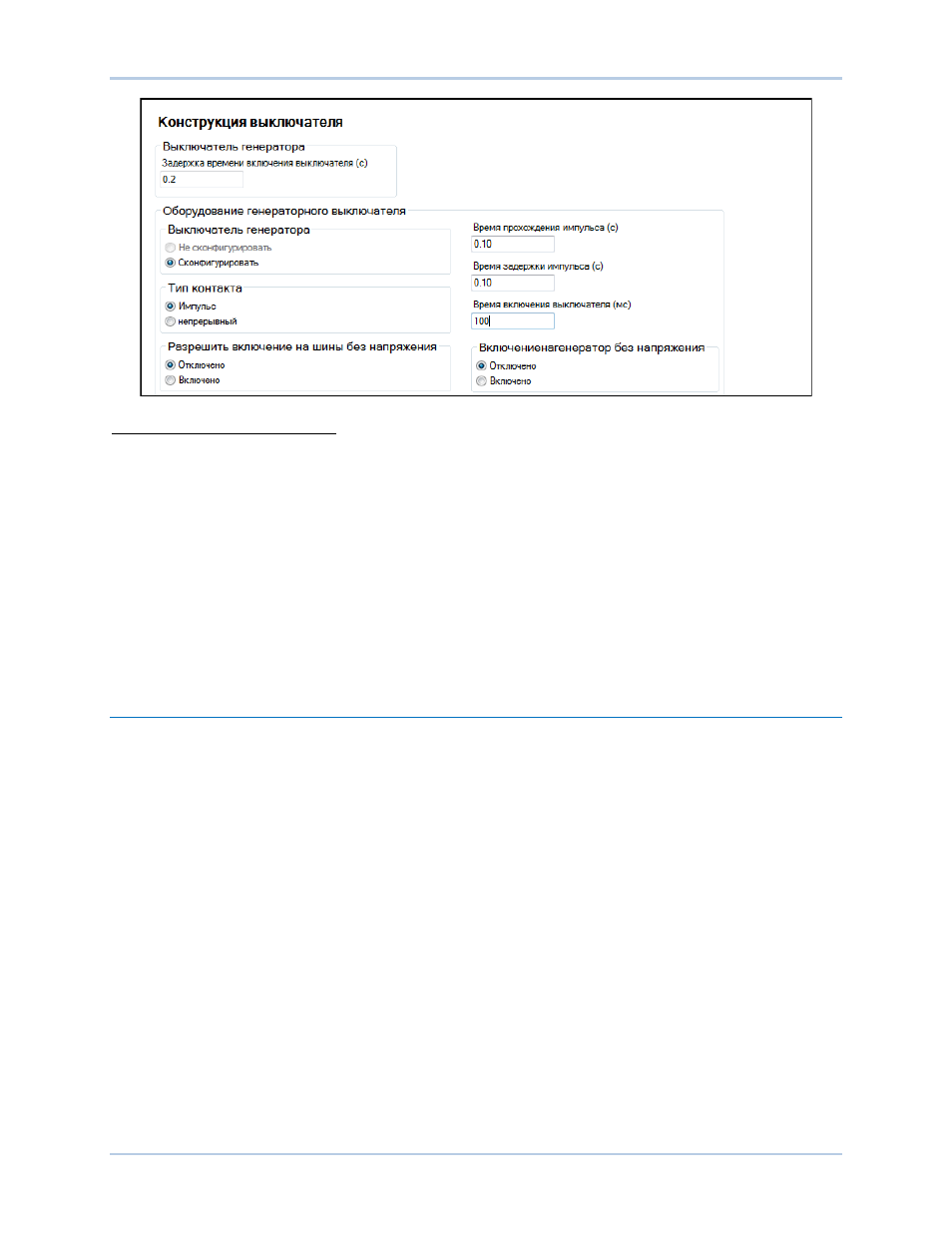

Рисунок12. Настройки конфигурации аппаратного обеспечения выключателя
A
Время замыкания выключателя: Диапазон настройки от 0,1 до 600 секунд с шагом 0,1 секунду.
B
Выключатель генератора: Выберите: конфигурировать или не конфигурировать.
C
Тип подключения: Выберите подключение к импульсному или постоянному входу питания цепей
управления.
D
Время закрытия выключателя: Диапазон настройки от 0 до 800 мс с шагом 5 мс.
E
Продолжительность импульса на открытие выключателя: Диапазон настройки от 0.01 до 5
секунд с шагом 0.01 секунда. Доступно при подключении к . импульсному входу питания цепей
управления
F
Продолжительность импульса на закрытие выключателя: Диапазон настройки от 0.01 до 5
секунд с шагом 0.01 секунда. Доступно при подключении к . импульсному входу питания цепей
управления
G
Замыкание выключателя при обесточенной сети: Выберите включение или отключение .
H
Замыкание выключателя при генераторе без напряжения: Выберите включение или отключение.
Отслеживание состояния сети и генератора
Путь доступа в BESTCOMSPlus
®
:
Меню настроек, Синхронизация/подгонка напряжений,
Отслеживание состояния шины
Путь доступа в ЧМИ: Настройки, Синхронизация/подгонка напряжений , Отслеживание состояния
шины
DECS-250N
отслеживает уровень частоты и напряжения сети и генератора для определения
момента необходимости закрытия выключателя. Настройки отслеживания показаны на рисунке
13.
Состояние генератора
Прекращение подачи питания на генератор обнаруживается в DECS-250N, когда напряжение
генератора становится ниже порогового значения
A
в течение определенного промежутка
времени
B
.
Обнаружение неисправного генератора происходит в том случае, когда напряжение или частота
генератора не соответствуют определенному критерию устойчивости в течение времени сбоя
генератора
C
. Параметры устойчивости генератора отображены в пункте Устойчивость
генератора.
Устойчивость генератора
Перед замыканием выключателя (подключением генератора к активной или обесточенной шине),
напряжение генератора должно быть стабильным . Для определения стабильности напряжений
DECS-250N
Синхронизатор
