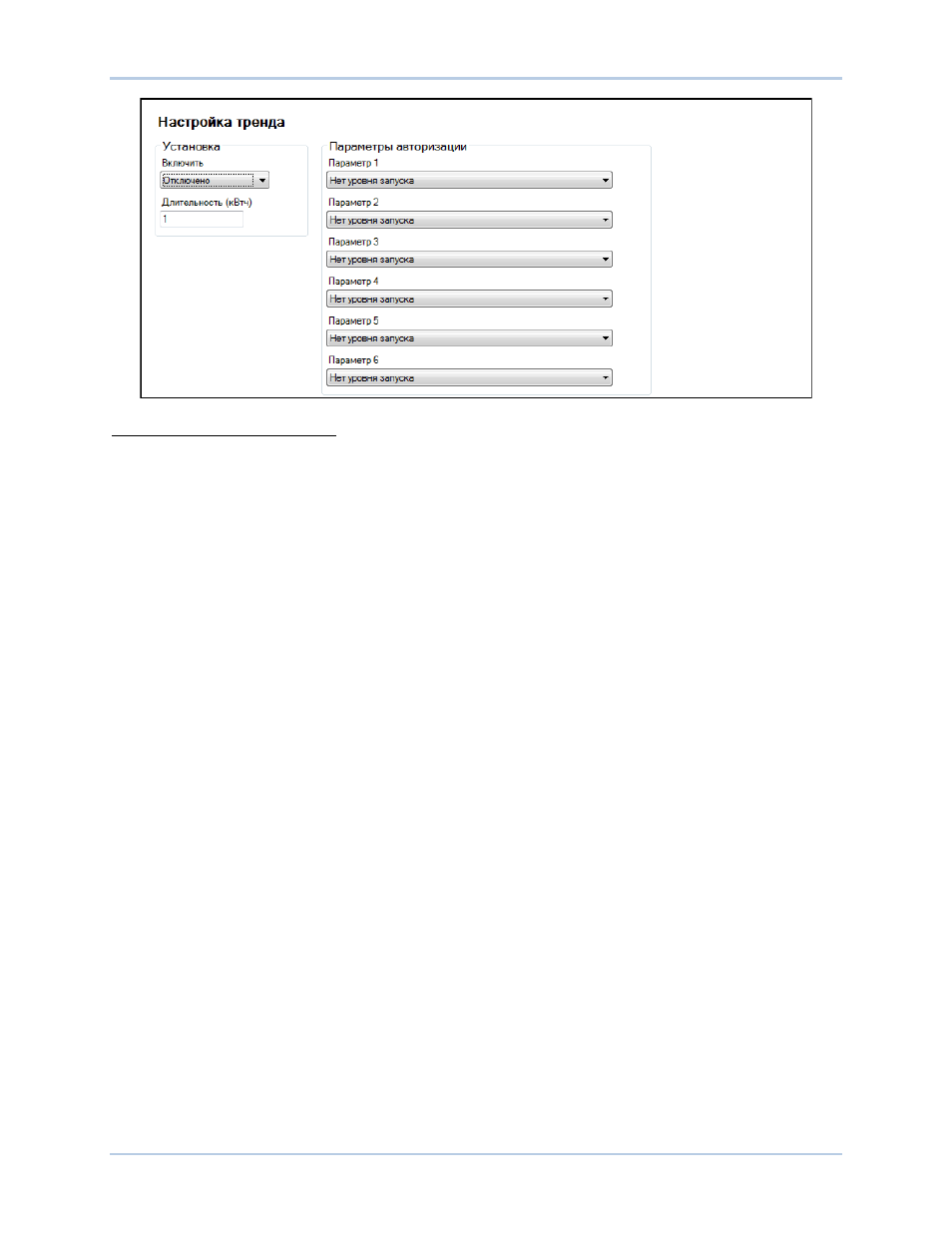

Рисунок 84. Настройка функции мониторинга
A Мониторинг: Выберите включение или отключение.
B Параметры: Выбор НЕТ триггера запуска, Vab линейное напряжение AB {о.е.}, Vbc линейное
напряжение ВС {о.е.}, Vca :линейное напряжение СА {о.е.}; Vbus :напряжение сети {о.е.}, ток
фазы А Ia {о.е.}, ток фазы В Ib {о.е.} ток фазы С Ia {о.е.}, Vavg: среднее значение линейного
напряжения {о.е.}, Iavg: среднее значение линейного тока {о.е.}, Iaux: вход компенсации
обратного тока {о.е.}, Vfd: напряжение возбуждения {о.е.}, Ifd: ток возбуждения {о.е.}, Vaux: Вход
среднего напряжения {о.е}, kW: активная мощность {о.е.}, kvar: реактивная мощность {о.е.}, kVA:
суммарная мощность { о.е.}, PF: Коэффициент мощности, V1: Напряжение прямой
последовательности { о.е.}, V2: напряжение обратной последовательности { о.е.}, I1: ток прямой
последовательности { о.е.}, I2: ток обратной последовательности { о.е.}, G Hz: частота
генератора (Гц), B Hz: Частота сети {Гц}, Test: сигнал отклика частоты { о.е.}, или Ptest: время
отклика сигнала { о.е.}, TermF: разность частот на клеммах генератора {%}, CompF:
компенсированная разница частот, PssKW: электрическая мощность стабилизатора {p.u.}, Vtmag:
напряжение на зажимах стабилизатора,x2 : Speed HP #1,WashW : выходная скорость { о.е.}, x5 :
Power HP #1 {p.u.}, WashP:
выходная мощность { о.е.}, x7: механическая мощность { о.е.}, x8:
сигнал механической мощности после низкочастотного фильтра #1, x9: сигнал механической
мощности после низкочастотного фильтра #2, x10: сигнал механической мощности после
низкочастотного фильтра #3, x11: сигнал механической мощности после низкочастотного
фильтра #4, MechP: отфильтрованный сигнал сигнал механической мощности {p.u.}, Synth:
синтезированная скорость {о.е.}, Tflt1: торсионный фильтр #1 {о.е.}, x29: торсионный фильтр #2 {
о.е.}, x15: сигнал после первого каскада фазовой компенсации #1 { о.е.}, x16: сигнал после
первого каскада фазовой компенсации #2 { о.е.}, x17: сигнал после первого каскада фазовой
компенсации #3 { о.е.}, x31: сигнал после первого каскада фазовой компенсации #4 { о.е.}, Prelim:
сигнал перед лог. ограничителем { о.е.}, Post: выходной сигнал после лог. ограничителя { о.е.},
POut:
выходной сигнал стабилизатора {p.u.}, CntOp: выход управления {p.u.}, TrnOp: внутренне
состояние {p.u.}, ErrIn: сигнал ошибки АРН, OelOutput: выход контроллера ОПВ, UelOutput: выход
контроллера ОМВ, SclOutput: выход контроллера ОТС, varLimOutput: выход ограничителя
реактивной мощности, NullBalance: уровень нулевого баланса {о.е.}, PositionInd: индикация
позиции {о.е.}, выход АРН, ошибка РТВ, состояние РТВ, выход РТВ, ошибка РНВ, состояние
РНВ, выход РНВ, ошибка регулирования реактивной мощности/КМ, состояние реактивной
мощности/КМ, выход реактивной мощности/КМ, состояние ОПВ, состояние ОМВ, состояние ОТС,
состояние ограничителя реактивной мощности, статизм, Rcc, уставка ОПВ, уставка ОМВ, уставка
ОТС, уставка масштабирования КМ, уставка ограничения КМ, Программируемая диагностика 1,
Программируемая диагностика 2, Программируемая диагностика 3, Программируемая
диагностика 4, Программируемая диагностика 5, Программируемая диагностика 6.
C Продолжительность мониторинга: диапазон настройки от 1 до 720 ч с шагом 1 ч.
