Стоповые биты: Выберите стоповые биты 1 или 2.
Установка Modbus™
Путь доступа в BESTCOMSPlus
®
:
Проводник настроек, Коммуникации, Установка
Путь доступа ЧМИ : отсутствует.
Система DECS-250N поддерживает режим RS-485 и режим одновременно. Регистры соединения
Modbus DECS-250N
отображены в главе Установка связи с Modbus.
Настройки Modbus для соединения через RS-485 или Ethernet отображены на Рисунок 138 и
состоят из: настройки ID устройства, подключенного через RS-485
A
, время отклика RS-485
B
, ID
устройства, подключенного через Ethernet
C
.

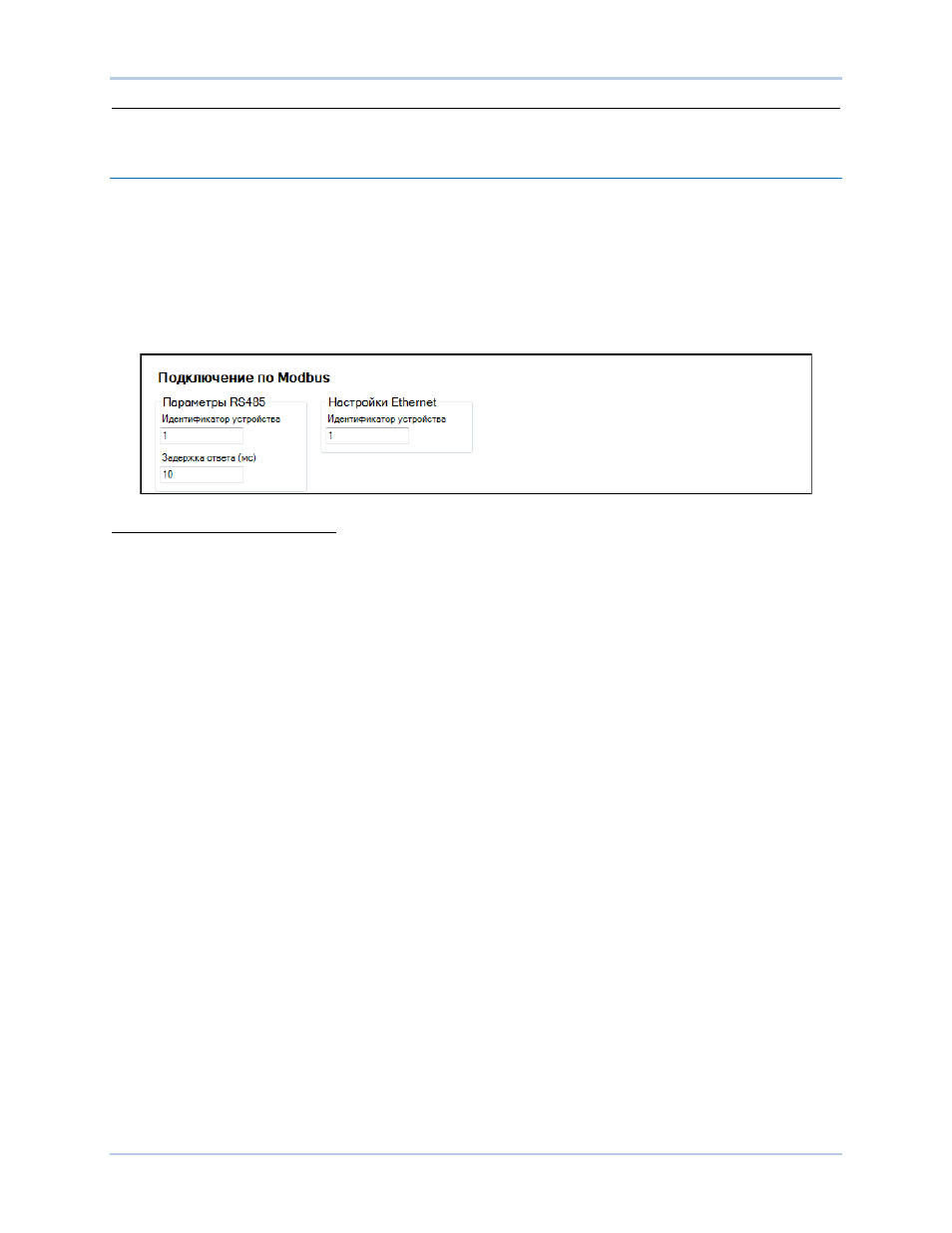

Рисунок 138. Установка Modbus
A
Диапазон регулировки от 1 до 247 с шагом 1.
B
Диапазон регулировки от 10 до 10,000 мс с шагом10 мс.
C
Диапазон регулировки от 1 до 247 с шагом 1 .
Порт RS-485
Путь доступа в BESTCOMSPlus
®
:
Проводник настроек, Коммуникации, Установка RS-485
Путь доступа в ЧМИ: Настройки, Коммуникации, Установка RS-485
Порт RS-485 использует протокол протокол удаленного терминала для создания
последовательного соединения с другими подключенными устройствами или оповещения и
контроля интерактивной панели с дисплеем IDP-800. Клеммы подключения порта RS-485
расположены на левой панели и обозначены как RS-485 A, B, и C. Клемма А A обеспечивает
прием и передачу данных по каналу A, клемма B – по каналу B, клемма C –по каналу С. На рисунке
128 отображены типовые подключения RS-485 для нескольких контроллеров DECS-250N,
подключенных через сеть Modbus.
