66
9440573990 Bep C1

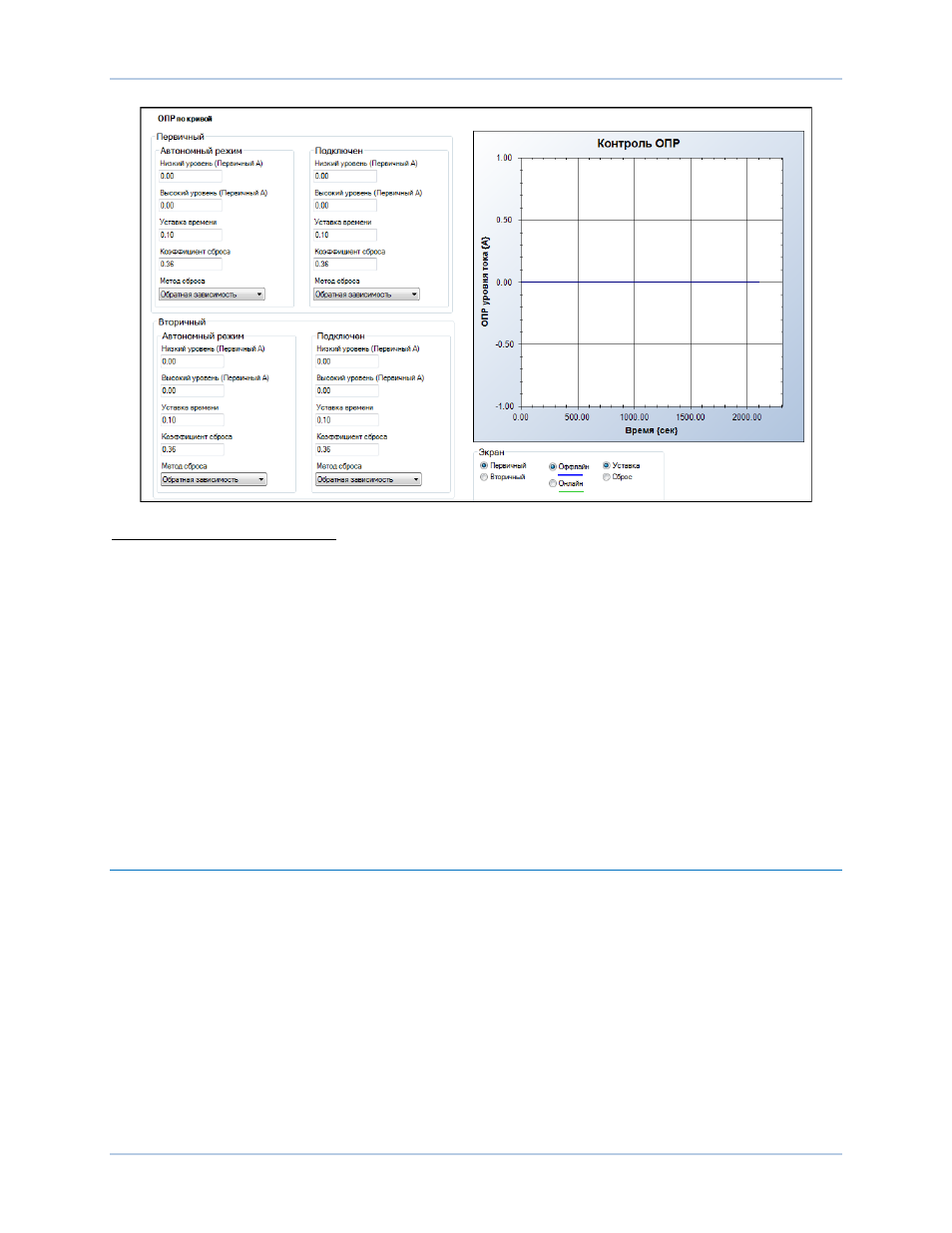

Рисунок 49. Настройки ОПР по кривой
i
Включить ОПР: выставить чекбокс для включения ОПР.
ii
Режим ОПР: выбирается точка суммирования или по кривой.
iii
Нижний уровень ОПР на ХХ: регулируется от 0 до 15 А. Шаг изменения 0.01 А.
iv
Верхний уровень ОПР точка суммирования на ХХ: регулируется от 0 до 30 A. Шаг 0.01 A.
v
Выдержка времени ОПР верхнего уровня точка суммирования на ХХ: регулируется от 0 до 10 с с шагом 1 с.
vi
Нижний уровень ОПР точка суммирования на ХХ: регулируется от 0 до 15 A. Шаг 0.01 A.
vii
Средний уровень ОПР точка суммирования на ХХ: регулируется от 0 до 20 A. Шаг 0.01 A.
viii
Выдержка времени ОПР среднего уровня точка суммирования на ХХ: регулируется от 0 до 120 с шагом 1
с.
ix
Верхний уровень ОПР точка суммирования в сети: регулируется от 0 до 30 A в DECS-250N. Шаг 0.01 A.
x
Выдержка времени ОПР верхнего уровня точка суммирования в сети: регулируется от 0 до 10 с с шагом
1
с.
xi
Включение dv/dt: чекбокс для включения зависимости ОПР от напряжения.
xii
Уровень dv/dt: регулируется от –10 до 0 с шагом 0.1 (о.е.).
xiii
Reset Coefficient: Adjustable from 0.01 to 100 in increments of 0.01.
F
Takeover OEL curve.
G
Curve display selections/legend.
Ограничитель минимального возбуждения
Путь доступа в BESTCOMSPlus
®
:
Меню настроек, Настройки режимов регулирования,
ограничители, ограничитель минимального возбуждения
Путь доступа на ЧМИ: Настройки, Настройки режимов регулирования ограничители,
ограничитель минимального возбуждения
Работа генератора в режиме недовозбуждения может вызвать перегрев крайних пакетов железа
статора. Чрезмерное недовозбуждение может привести к потере синхронизма. Ограничитель
минимального возбуждения (ОМВ) измеряет уровень потребляемой реактивной мощности
генератором и ограничивает уменьшение возбуждения тем самым ограничивая перегрев крайних
пакетов. Когда ограничитель включен
A
, то он работает во всех режимах. Поведение ОМВ в ручном
режиме может быть сконфигурировано для ограничения и выдачи предупредительного сигнала.
Это поведение конфигурируется в BESTlogicPlus.
