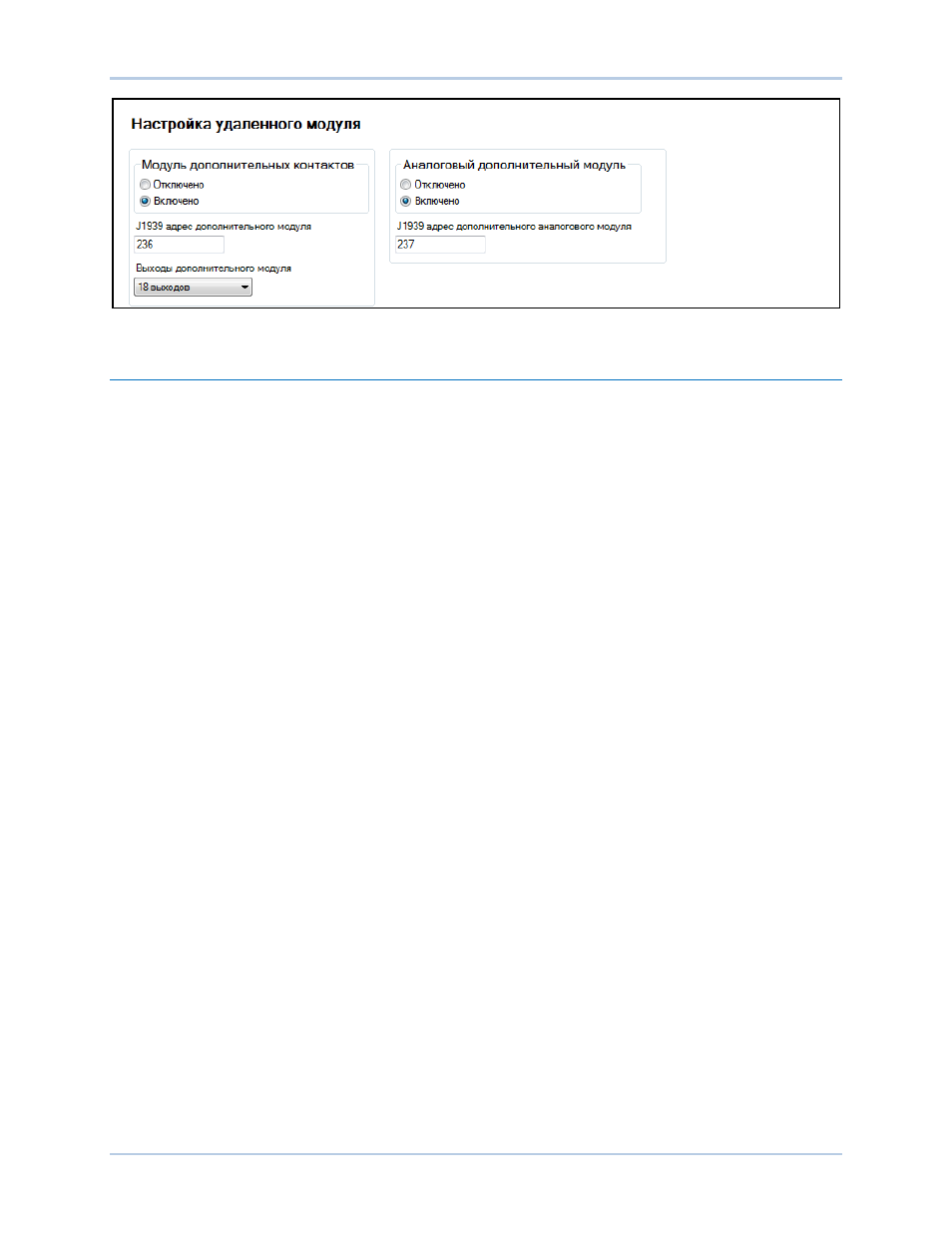

Рисунок 176. Установка удаленного устройства
Функциональное описание
Аналоговые выходы
Путь доступа в BESTCOMSPlus
®
:
Настройки, Программируемые входы, Удаленные аналоговые
входы
Путь доступа в ЧМИ: Настройки, Программируемые входы, Удаленные аналоговые входы
AEM-
2020 имеет 8 аналоговых выходов, снабженных сигнализацией с фиксацией и без фиксации.
Статус аналоговых входов всегда отображается на экране измерений. Чтобы облегчить
идентификацию каждого входа, ему присваивается имя
A
.
Выбирается тип входа
B
. Выбирается уровень гистерезиса
C
, который предотвращает непрерывное
срабатывание сигнализации. Настройка времени срабатывания
D
позволяет настроить 2 режима
отслеживания входа. (1) Когда время срабатывания уставки равно нулю, мониторинг за входом
обеспечивается постоянно, не зависимо от наличия возбуждения. (2) Когда время срабатывания
уставки не равно нулю, режим отслеживания уставки начинается по истечении времени. Сигнал
превышения уставки настраивается в меню Настройка сигнализации на экране Сигнализации в
BESTCOMSPlus
, и сообщает пользователю об открытии или повреждении обмотки контакта входа.
При включенной блокировке останова
E
, отключает аналоговый вход защиты, когда возбуждение
отключается.
Для того чтобы выбрать тип входа, необходимо задать диапазон значений. Параметр Param Min
F
определяет минимальное значение тока
G
или напряжения на входе
H
а параметр Param Max
I
определяет максимальное значение тока
J
или напряжения на входе
K
.
Каждый аналоговый вход может быть настроен на режим превышения или занижения уставки
L
для активации сигнализации при выходе значения входа за допустимый предел
M
. Настройка
сигнализации производится в меню Конфигурация сигнализации, на экране Сигналы в
BESTCOMSPlus
. Настраиваемое пользователем время срабатывания уставки
N
позволяет
настроить промежуток времени между превышением уставки и срабатыванием сигнализации.
Удаленные аналоговые входы включены программируемую логику BESTlogicPlus и находятся в
группе входы/выходы в BESTlogicPlus. Для более детальной информации смотрите раздел
BESTlogicPlus.
Настройки удаленных аналоговых входов в BESTCOMSPlus представлены на Рисунок 177. В
качестве примера указан удаленный аналоговый выход 1.
Модуль расширения аналоговых входов-выходов
DECS-250N
