16
9440573990 Bep C1
измерение осуществляется на клеммах CTB+ и CTB–. DECS-250N поставляется с ТТ, у которых на
вторичной обмотке проходит ток 5 или 1 А. Значения тока на первичной и вторичной обмотке
используются в DECS-250N для интерпретации тока на генераторе и других расчетных параметров
системы. Информацию по настройке DECS-250N для измерения тока генератора представлена в

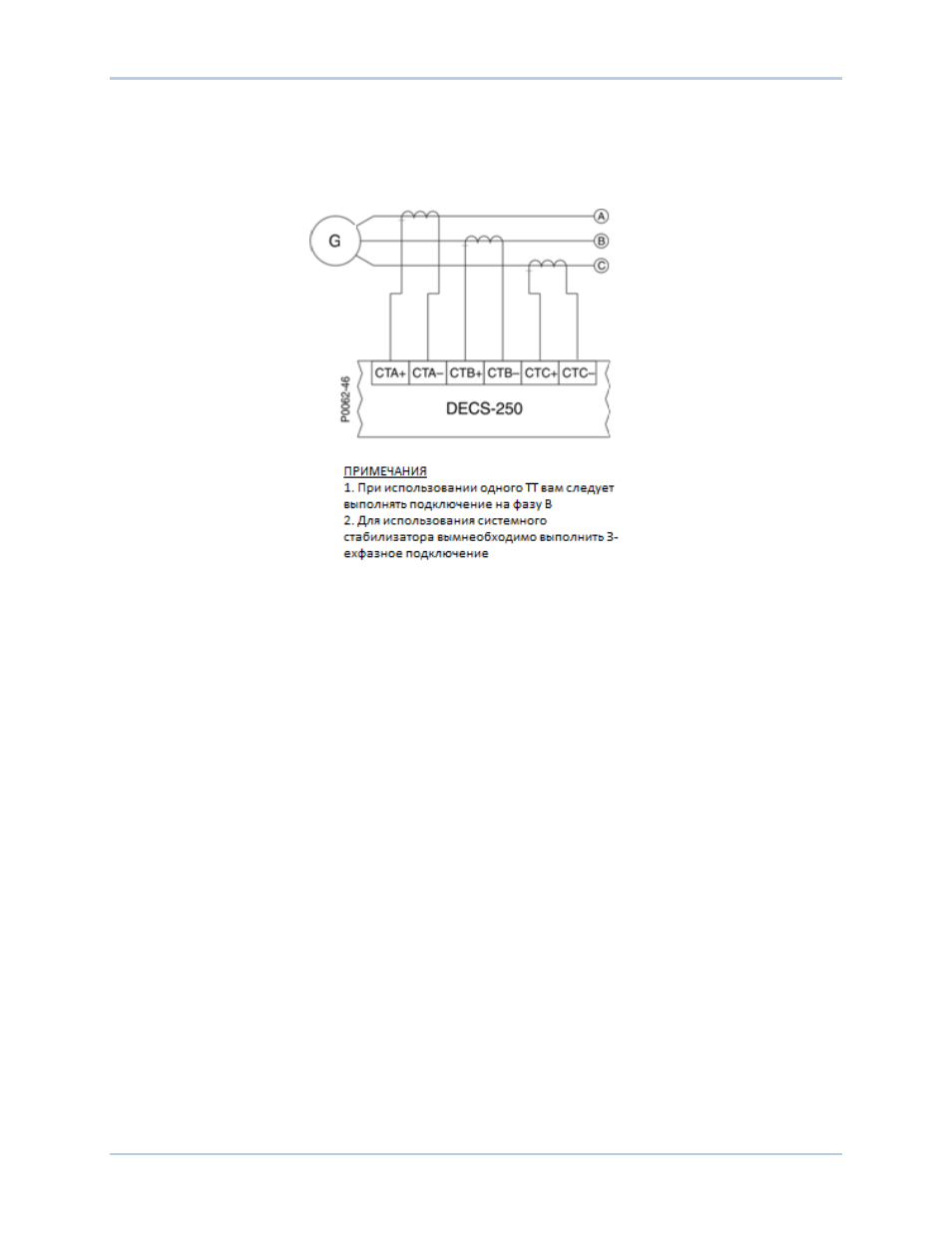

главе Конфигурация. Типовые способы измерения тока генератора представлены на рисунке 6.
Рисунок 6. Typical Generator Current Sensing Connections
Вход компенсации уравнительного тока
Режим компенсации уравнительного тока (реактивный дифференциал) позволяет подключать на
общую нагрузку 2 и более генератора. На рисунке 7 отображено подключение двух генераторов к
DECS-250N
с использованием компенсации уравнительного тока (подключение через клеммы
CCCT+
и CCCT–) и общего ТТ. в данной схеме используются резисторы, которые служат для
регулирования нагрузки в зависимости от применения схемы. Убедитесь, что для конкретного
подключения данной схемы вы не ошиблись с величиной нагрузки.
Измерения тока и напряжения
DECS-250N
