Basler Electric DECS-250N - Инструкция (Страница 77)

9440573990 Bep C1 59

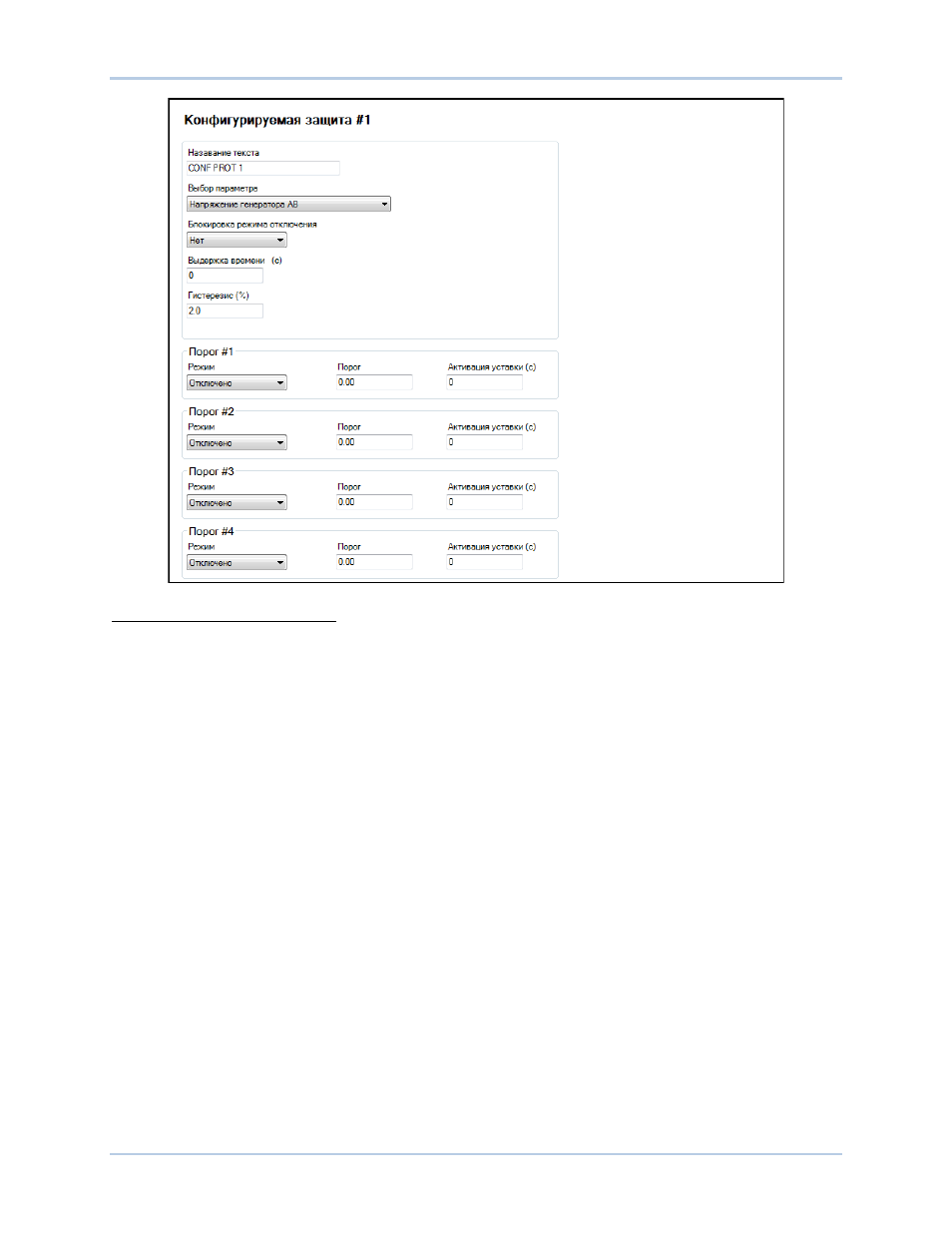

Рисунок 42. Меню настраиваемой защиты
A Строка подписи: Максимальное количество буквенных символов = 16.
B Выбор параметров: Выберите: напряжение фазы АВ генератора, напряжение фазы ВС генератора,
напряжение фазы АС генератора, среднее напряжение генератора, частота сети, напряжение фазы АВ
шины, напряжение фазы ВС шины, напряжение фазы АС шины, частота генератора, коэффициент
мощности генератора, часовое потребление реактивной мощности, часовое потребление активной
мощности, ток фазы А генератора, ток фазы В генератора, ток фазы С генератора, средний ток
генератора, суммарное значение мощности, суммарное значение реактивной мощности, суммарное
значение активной мощности, амплитуда колебания в режиме МСД, напряжения возбуждения
возбудителя, ток возбуждения возбудителя, вспомогательный вход напряжения, вспомогательный вход
тока, положение уставки, ошибка прокрутки, напряжение обратной последовательности, ток обратной
последовательности, напряжение прямой последовательности, ток прямой последовательности, выход
системного стабилизатора, аналоговый вход 1, аналоговый вход 2, аналоговый вход 3, аналоговый вход 4,
аналоговый вход 5, аналоговый вход 6, аналоговый вход 7, аналоговый вход 8, вход термодатчика 1, вход
термодатчика 2, вход термодатчика 3, вход термодатчика 4, вход термодатчика 5, вход термодатчика 6,
вход термодатчика 7, вход термодатчика 8, термопара 1 или термопара 2, Вход питания или процентное
значение ошибки NLS.
C Блокировка останова: Выберите да или нет.
D Время задержки срабатывания защиты: Диапазон регулирования: от 0 до 300 секунд с шагом 1 секунды.
E Отклонение: Диапазон регулирования: от 0 до 100% от порогового значения с шагом 0,1%.
F Режим срабатывания защиты: Выберите режим превышения, снижения или отключения.
G Пороговое значение: Диапазон регулирования: от –999,999 до +999,999 с шагом 0,01.
H Время срабатывания защиты (с): Диапазон регулирования: от 0 до 300 секунд с шагом 1 секунды.
DECS-250N Защита
