9440573990 Bep C1
61
Ограничители
Ограничители DECS-250N гарантируют, что управляемая машина не выйдет за допустимые
пределы. В DECS-250N имеются ограничители перевозбуждения, минимального возбуждения,
тока статора и реактивной мощности. Он также ограничивает напряжение при выявлении условий
минимальной частоты.
Ограничитель максимального возбуждения
Путь доступа в BESTCOMSPlus
®
:
Меню настроек, Настройки режимов регулирования,
ограничители, ограничитель перевозбуждения
Путь доступа на ЧМИ: Настройки, Настройки режимов регулирования, ограничители,
ограничитель перевозбуждения
Работа в зоне перевозбуждения кривой мощности генератора может привести к чрезмерному току
возбуждения и перегреву обмотки возбуждения. Ограничитель перевозбуждения (ОПР)
контролирует уровень тока возбуждения подаваемого DECS-250N и предотвращает перегрев
обмотки возбуждения.
ОПР может быть включен
i
во всех режимах регулирования. Поведение ОПР в ручном режиме
может быть сконфигурировано на ограничение с выдачей предупреждения. Поведение
конфигурируется в BESTlogicPlus.
В DECS-250N имеется два типа ограничителя перевозбуждения: точка суммирования и кривая
ii
.
Настройки ОПР представлены на рисунке 39, 40, 41.
ОПР типа точка суммирования
Ограничитель типа точка суммирования компенсирует условия превышения тока при работе
машины на ХХ или в сети. Поведение ОПР в режиме ХХ и в сети задается с помощью двух групп
настроек. Первичная и вторичная группа настроек (выбирается в конфигурируемой логике)
обеспечивают дополнительный контроль для двух рабочих условий машины.
Работа на ХХ
Для работы на ХХ, существует два уровня ограничения точки суммирования: нижний и верхний.
Рисунок 36 иллюстрируют соотношение между уставками верхнего и нижнего уровня.

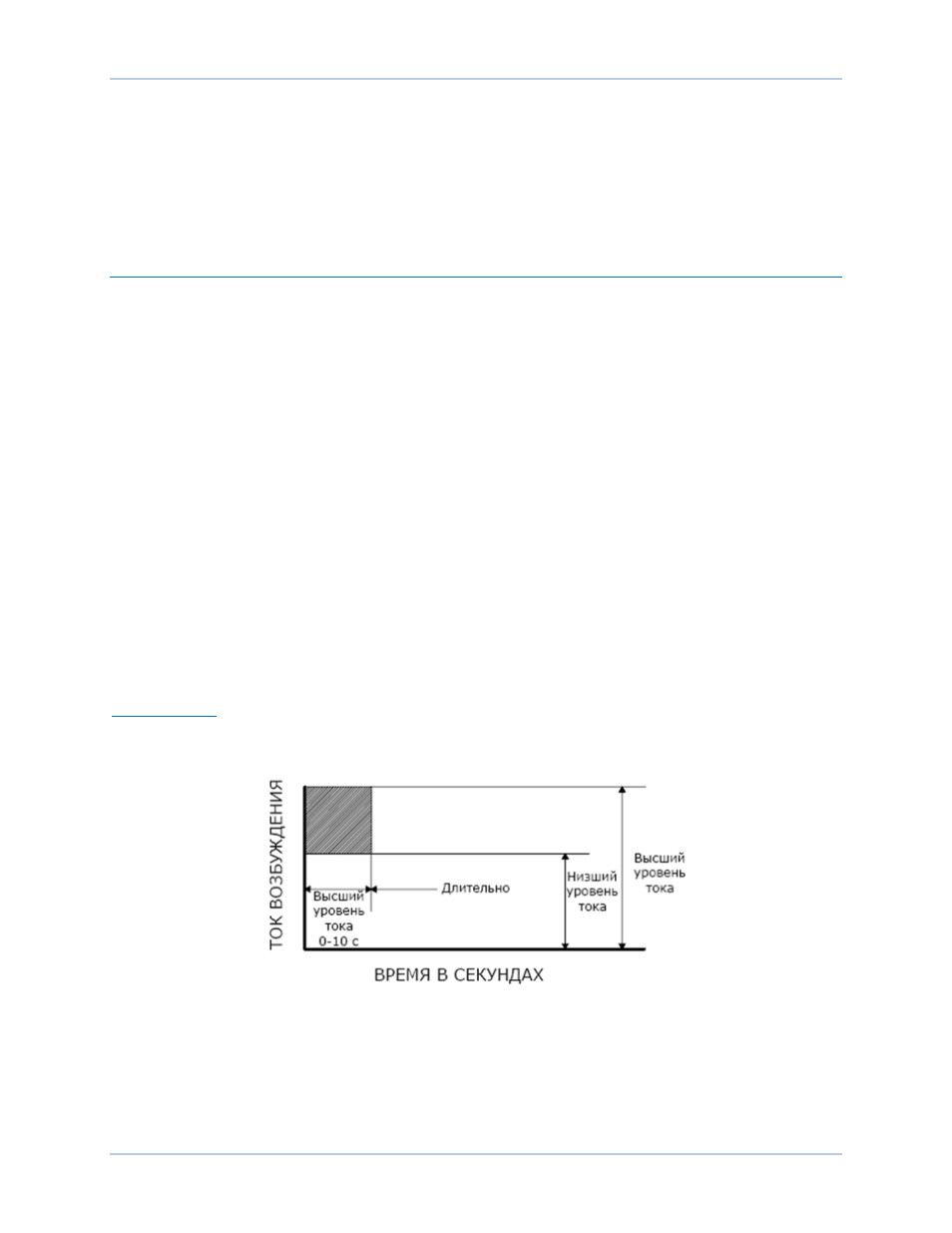

Рисунок 43. ОПР точка суммирования на ХХ
Нижний уровень ОПР на ХХ задается параметром нижний уровень
iii
.
Когда уровень возбуждения
ниже уставки нижнего уровня, DECS-250N не производит воздействия. Генератор может работать
с данным уровнем неограниченно долго.
Верхний уровень ОПР на ХХ задается параметром верхний уровень
iv
и время верхнего уровня
v
.
Когда уровень возбуждения превышает верхний уровень, DECS-250N начинает ограничивать ток
возбуждения до значения верхнего уровня. Если уровень тока возбуждения ограничивается в
