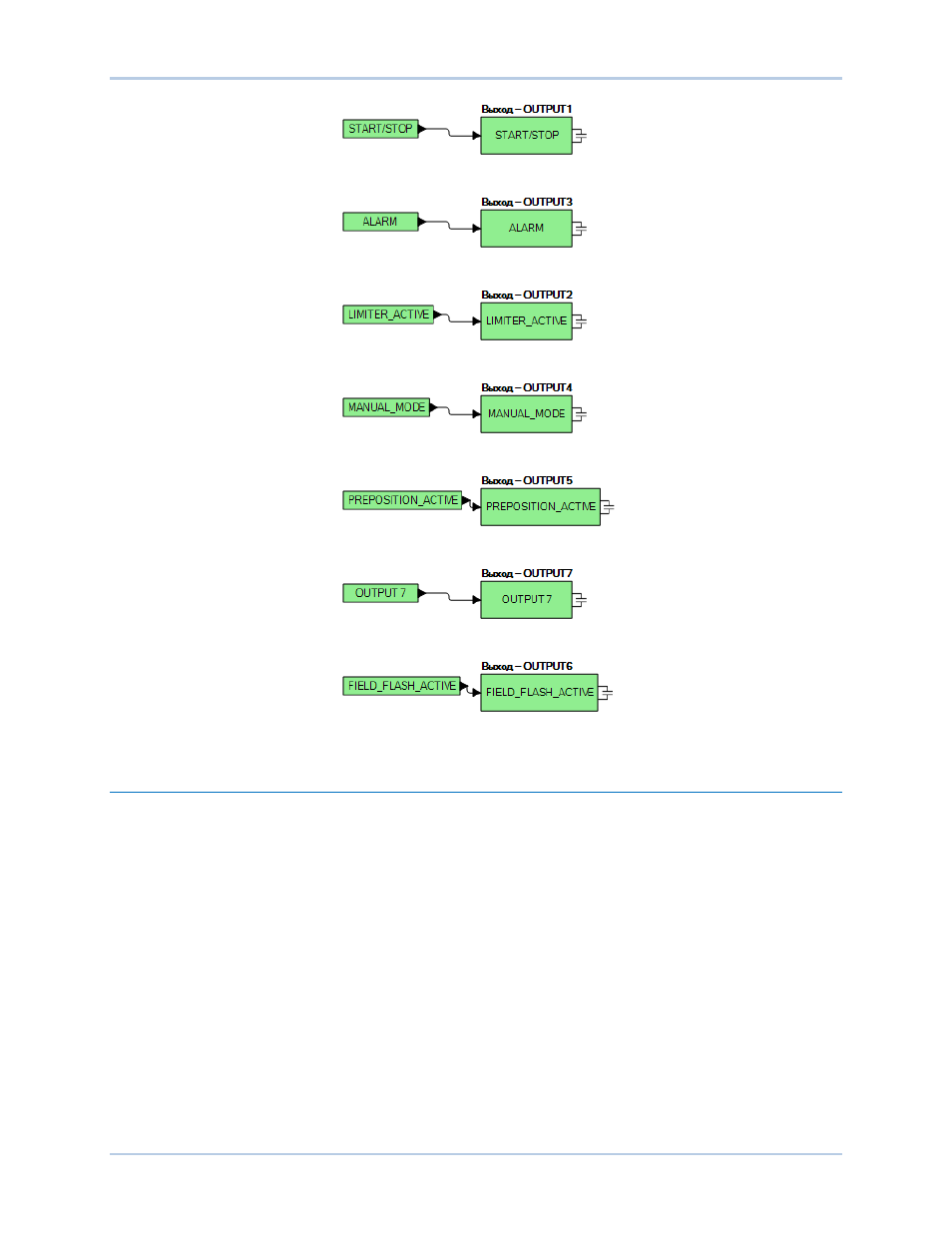

Рисунок 132. Стандартная схема логики с подключенным стабилизатором - физические выходы
Программирование в BESTlogic™Plus
Используйте BESTCOMSPlus для программирования в BESTlogicPlus. Использование
BESTCOMSPlus
аналогично проведению монтажа проводов между клеммами DECS-250N.
Для программирования в BESTlogicPlus, необходимо использовать Проводник настроек
BESTCOMSPlus
, где следует выбрать ветку Программируемая логика BESTlogicPlus как показано
на рисунке 115.
Метод захвата и перетягивания используется для назначения входам, выходам, компонентам
и элементам переменных или серий переменных. Для прорисовки связей от канала к каналу
(треугольник), необходимо кликнуть левой кнопкой мышки на канал, и потянуть линию на другой
канал, и отпустить левую кнопку мыши. Красный канал индицирует о том, что связь с каналом
отсутствует. Черный канал индицирует о том, что связь с каналом не требуется. Прорисовка
связей от входа к входу или от выхода к выходу не допускается. Только одна связь может быть
назначена выходу. Если конечная точка связи будет не точно заведена на канал, то может
произойти ошибочное назначение на другой порт.
При отключении объекта или элемента он будет отмечен желтым символом X. Чтобы включить
элемент, перейдите на страницу настроек этого элемента. Красный символ Х обозначает, что
объект или элемент недоступен для одного символа маркировки устройства DECS-250N.
DECS-250N
Программируемая логика
BESTlogic™Plus
