LtZiì f sprach erajt нсЫ йнне
Coíiegam.i??i'ri di ai\:tipc::r¡ z:::\

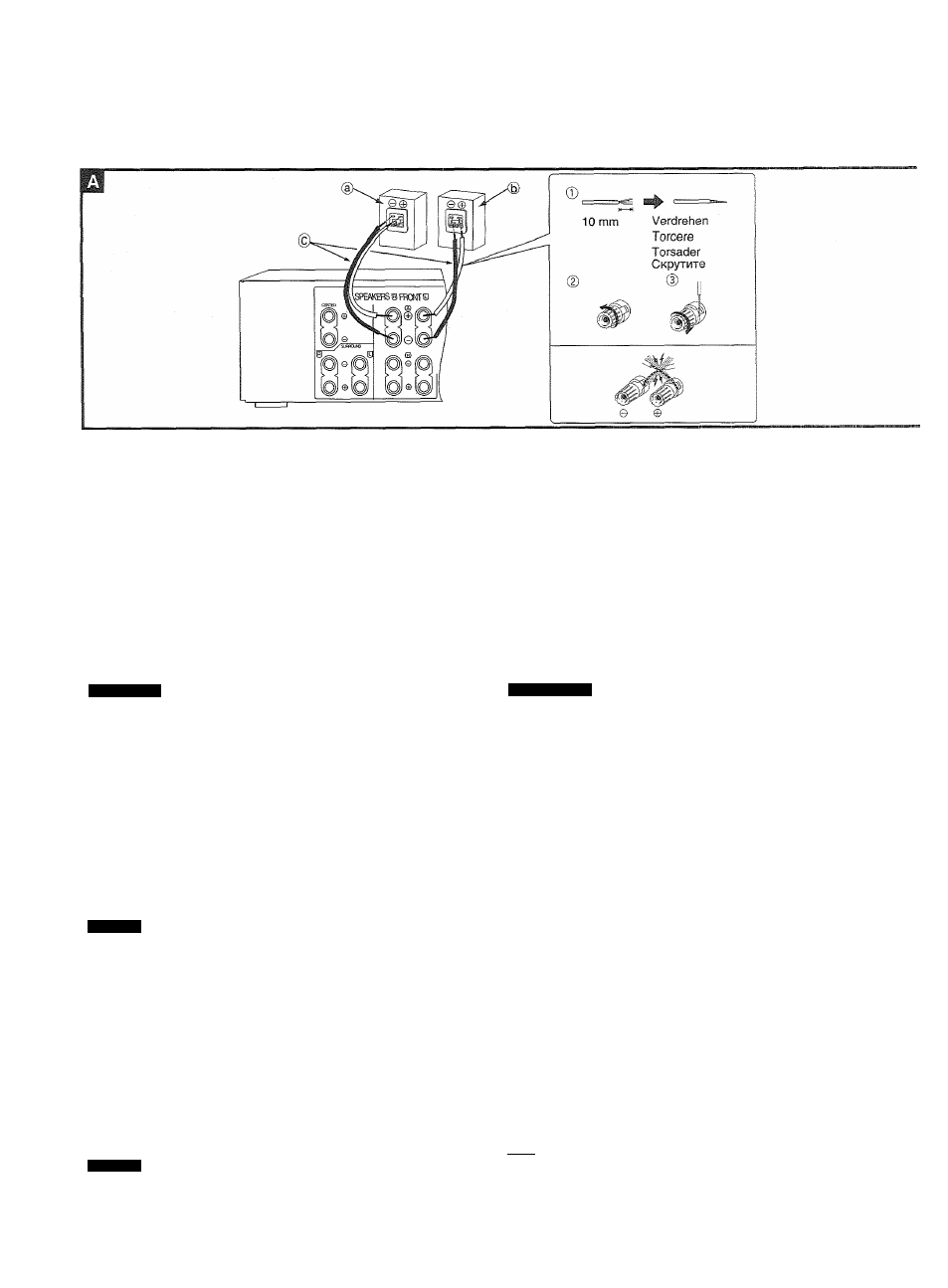

Anschluß der
vord eren
Lautsprecher
H
®
Vorderer rechter Lautsprecher (separat erhältlich)
® Vorderer linker Lautsprecher (separat erhältlich)
© Lautsprecherkabel (separat erhältlich)
Anschüeßen der Verbindungsschnüre an die Klemmen
© Ziehen Sie den Mantel ab und verdrehen Sie den mittleren
Leiter.
@ Drehen Sie bis zum Anschlag nach links.
© Führen Sie den Draht ein und drehen Sie voilständig nach
rechts. Ziehen Sie ein wenig an der Verbindungsschnur, um
sicherzustellen, daß sie richtig angeschlossen ist. Achten Sie
darauf, positive Verbindungsschnüre (+) nur an positive
Klemmen (+) anzuschließen und negative Verbindungsschnüre
(-) nur an negative Klemmen (-).
WARNUNG
Um Beschädigungen der Schaltung zu vermeiden, positive (+) und
negative (-) Lautsprecherkabel nie kurzschließen.
• Bananenstecker sind für den Anschluß an die
Lautsprecherklemmen dieses Gerätes nicht geeignet.
• Wenn Sie vordere Lautsprecher anschließen, die von THX zuge
lassen wurden, sollten Sie auch einen von THX zugelassenen
Nebentieftöner verwenden, um über eine vollständige THX-
Lautsprecheraniage zu verfügen.
■ „B“-Klemmen
Für den Anschluß eines zweiten Lautsprecherpaares
■ Lautsprecherimpedanz
Wenn
nur „Ä“-
oder „B“-Lautsprecher angeschlossen
sind:
Die Impedanz der mit diesem Gerät verwendeten Lautsprecher
muß zwischen 4 und 16 Q betragen.
Hinweis
Falls Sie Lautsprecher mit einer Impedanz von weniger als 6 ß
anschließen, steilen Sie die Impedanz des Gerätes auf NIEDRIG,
wie in Schritt 2 auf Seite 30 beschrieben.
Wenn „Ä“- und „B“-Lautsprecher gleichzeitig angeschiossen sind:
Die Impedanz der mit diesem Gerät verwendeten Lautsprecher
muß zwischen 8 und 16 ß betragen.
Anschluß des Mittenlautsprechers
H
@ Lautsprecherkabel (separat erhältlich)
® Mittenlautsprecher (separat erhältlich)
■ Lautsprecherimpedanz
Die Impedanz des mit diesem Gerät verwendeten Lautsprechers
muß zwischen 4 und 16 ß betragen.
Hinweis
Falls Sie einen Lautsprecher mit einer Impedanz von weniger als 6
ß anschließen, stellen Sie die Impedanz des Gerätes auf NIEDRIG,
wie in Schritt 2 auf Seite 30 beschrieben.
Collegamento
d eg li
altoparlanti frontali
ш
@
Altoparlante frontale destro (da acquistare a parte)
® Altoparlante frontale sinistro (da acquistare a parie)
© Cavi altoparlante (da acquistare a parte)
Per collegare i cavi ai terminali
® Spelare il rivestimento isolante esterno e torcere il conduttore centrale.
@ Ruotare completamente a sinistra.
@ Inserire il conduttore e ruotare completamente a destra. Tirare il cavo per
assicurarsi della bontà della connessione. Fare attenzione a collegare
i
cavi positivi (+) ai terminali positivi (+) e i cavi negativi (-) ai terminali ne
gativi (-).
ATTENZIONE
Per evitare il danneggiamento dei circuiti, non cortocircuitare mai i fili condut
tori positivi (+) e negativi (-).
» I connettori del tipo a banana non sono adatti all’uso con i terminali altopar
lante di questa unità.
® Quando si collegano altoparlanti frontali certificati THX, non mancare di
usare anche subwoofer certificati THX così da realizzare un sistema com
pletamente THX.
■ Terminali “B”
Per collegare una seconda coppia di altoparlanti.
■ Impedenza di altoparlante
Quando vengono collegati solamente gli altoparlanti “A”, o “B":
L’impedenza dell’altoparlante usato con questa unità deve essere di 4-16 T
j
.
Se si collegano altoparlanti sotto i 6 Q, non mancare di impostare su LOW
l’impedenza dell’unità, secondo quanto indicato al punto 2, a pagina 30.
Quando entrambi gli altoparlanti “A” e “B” vengono collegati contempo
raneamente:
L’impedenza dell’altoparlante usato con questa unità deve essere di 8-16 fi.
C o lleg a m en to d elF a ltop a rla n te cen tra le
Ш1
@ Cavo altoparlante (da acquistare a parte)
® Altoparlante centrale (da acquistare a parte)
■ Impedenza
di altoparlante
L’impedenza di ciascun altoparlante usato con questa unità deve essere di
4-16 fi.
ЮИЯ
Se si collegano altoparlanti sotto i 6 fi, non mancare di impostare su LOW
l’impedenza dell’unità, secondo quanto indicato al punto 2, a pagina 30.
22
