2 Ручное управление и наладка
2.4
Задание
к
оор
динат
опорной
то
ч
ки
(
бе
з 3D-
импу
льсной
систе
м
ы
)

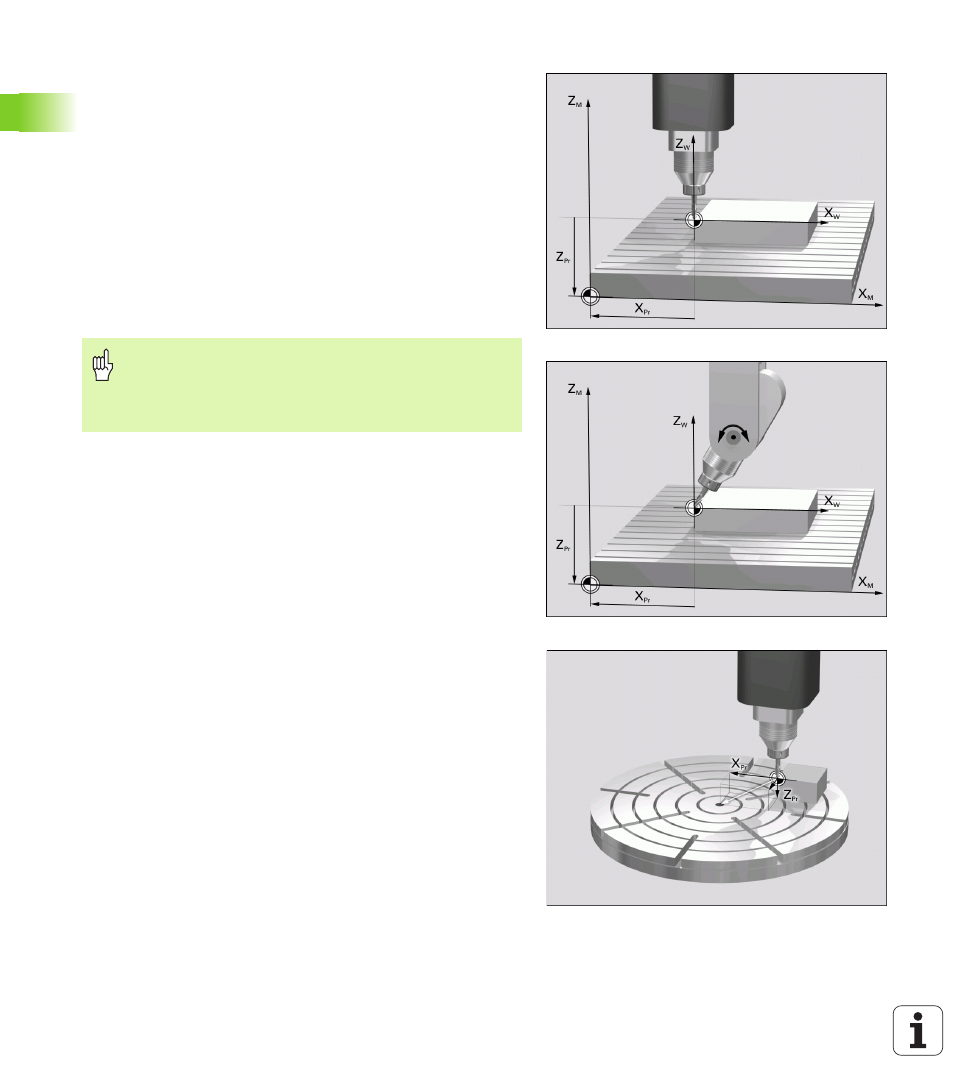

Объяснения к записанным в таблицы Preset значениям
Простой станок с тремя осями без приспособления наклона
УЧПУ записывает в таблицы Preset расстояние от опорной
точки обрабатываемой детали до отсчетной точки (с
правильным знаком числа)
Станок с качающейся головкой
УЧПУ записывает в таблицы Preset расстояние от опорной
точки обрабатываемой детали до отсчетной точки (с
правильным знаком числа)
Станок с круглым столом
УЧПУ записывает в таблицы Preset расстояние от опорной
точки обрабатываемой детали до центра круглово стола (с
правильным знаком числа)
Станок с поворотным столом и поворотной головкой
УЧПУ записывает в таблицы Preset расстояние от опорной
точки обрабатываемой детали до центра круглово стола
Обратите внимание, что при смещении делительного
устройства на столе станка (реализуется путем
изменения описания кинематики) смещаются также
предустановки, не связанные непосредственно с
делительным устройством.
