HEIDENHAIN iTNC 530
487
9.3
Определ
ение
пл
о
ск
о
сти
обрабо
тки
через
проекционный
уг
о
л
:
PLANE
P
ROJECTED

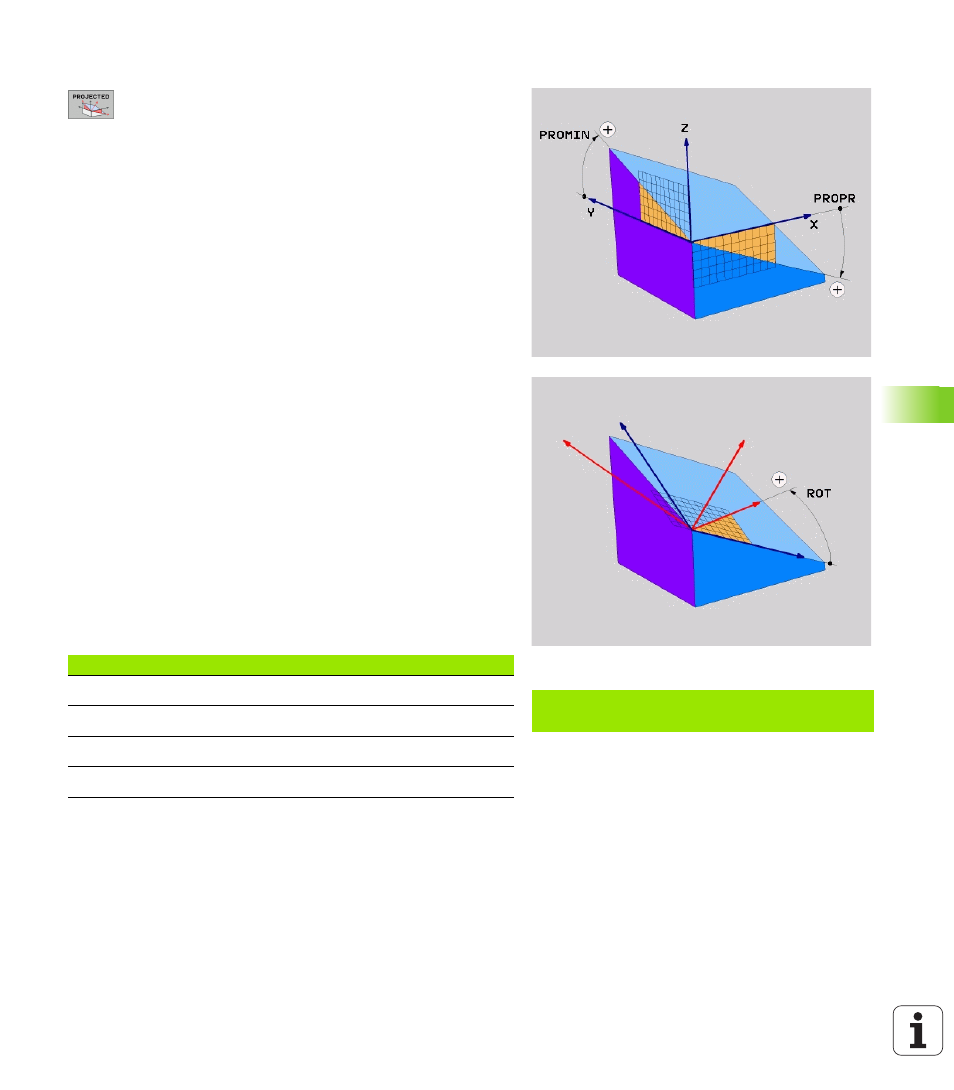

Параметры ввода
8
Проек.-угол 1. плоскости координат?:
Проецированный угол наклоненной плоскости
обработки на 1. плоскость координат постояноой
системы координат станка (Z/X при оси
инструментов Z,смотри рисунок справа вверху).
Пределы ввода от -89.9999° до +89.9999°. 0°-ось
это главная ось активной плоскости обработки (X
при оси инструментов Z, положительное
направление смотри рисунок справа вверху)
8
Проек.-угол 2. плоскости координат?:
Проецированный угол плоскости обработки на
2. плоскость координат постояноой системы
координат станка (Y/Z при оси инструментов Z,
смотри рисунок справа вверху). Пределы ввода
от- 89.9999° до +89.9999°. 0°-ось это
вспомогательная ось активной плоскости
обработки (Y при оси инструментов Z)
8
ROT-угол наклон. плоскости?: Поворот
наклоненной системы координат вокруг
наклоненной оси инструментов (соответствует по
смыслу вращению с помощью цикла 10
ПОВОРОТ). С помощью угла вращения можно
простым способом определить направление
главной оси плоскости обработки (X при оси
инструментов Z, Z при оси инструментов Y, смотри
рисунок справа по середине) Пределы ввода от 0°
до +360°
8
Дальше с помощью свойств позиционирования
(смотри “Определить поведение при
позиционировании функции PLANE” на странице
Используемые сокращения
Пример: ЧУ-запись
N50 PLANE PROJECTED PROPR+24 PROMIN
+24 PROROT+30 ...
Сокращение
Значение
PROJECTED
Англ. projected = проецированный
PROPR
principle plane: Главная плоскость
PROMIN
minor plane: Вспомогательная плоскость
PROROT
Англ. rotation: Вращение
