456 8 Программирование: циклы
8.9
Цик
л
ы
для
пере
сч
ёта
к
оор
динат

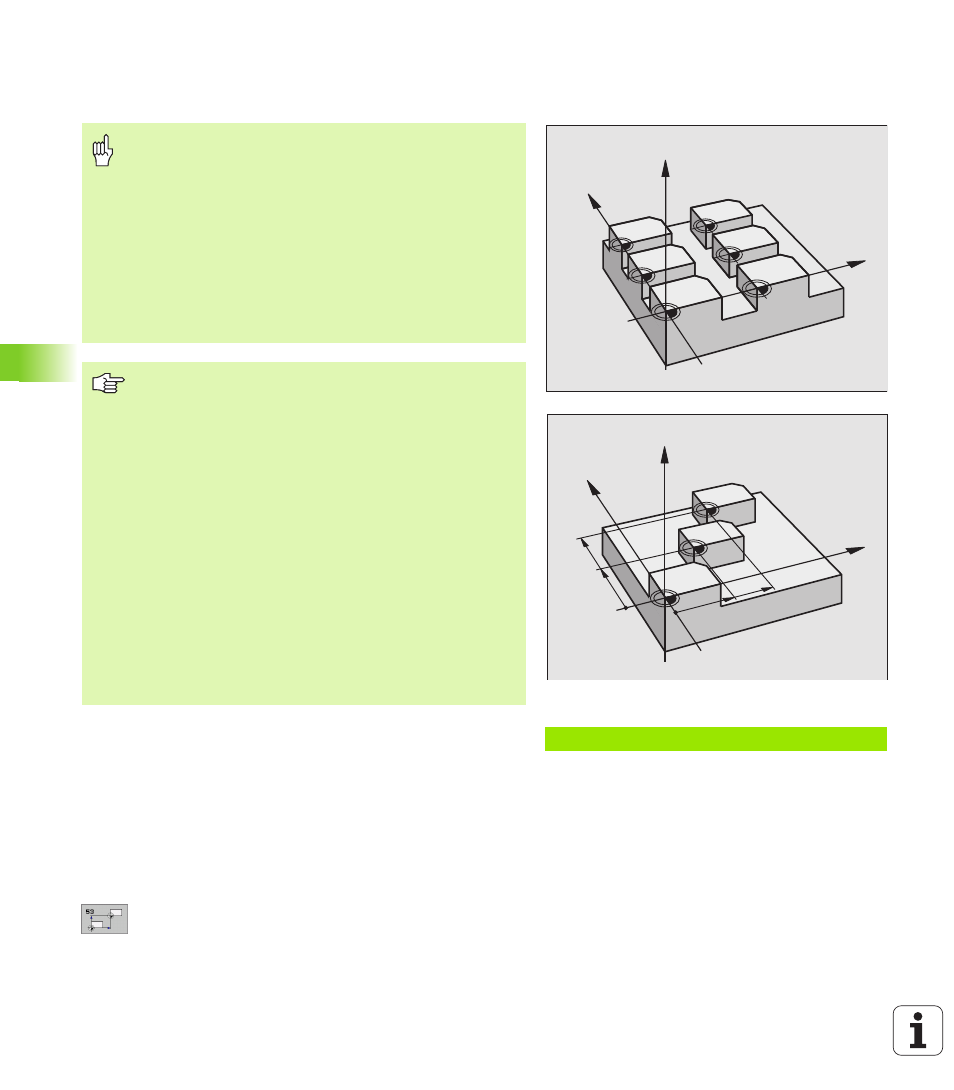

НУЛЕВАЯ ТОЧКА-перемещение с помощью
таблиц нулевых точек (цикл G53)
Применение
Таблицу нулевых точек применяете при нпр. при
„ часто повторяющихся рабочих шагах в разных местах
обабатываемой детали или
„ при частом использовании того же самого перемещения
нулевой точки
В пределах программы можете так программировать
непосредственно нулевые точки в дефиниции цикла как их
вызывать из таблицы нулевых точек.
8 Смещение: Строка таблицы? P01: Ввести номер
нулевой точки из таблицы нулевых точек или
ввести Q-параметр; если вводите Q-параметр, то
УЧПУ активирует номер нулевой точки, стоящей в
Q-параметре
Пример: ЧУ-кадры
N72 G53 P01 12 *
N 0
N
2
N 4
N
1
N 3
N
5
Z
X
Y
Z
X
Y
X
Y
X
Y
N 0
N 2
N 1
1
2
1
2
Нулевые точки из таблицы нулевых точек относятся
всегда и исключительно к актуальной опорной точке
(Preset).
Параметр станка 7475, с помощью которого раньше
определяли, отнсятся ли нулевые точки к нулевой
точке станка или к нулевой точке детали, имеет только
еще функцию достоверности. Если MP7475 = 1 то
УЧПУ выдает сообщение об ошибках, если смещение
нулевой точки вызывается из таблицы нулевых точек.
Таблицы нулевых точек из TNC 4xx, которых
координаты относятся к нулевой точке станка (MP7475
= 1), не могут использоваться в iTNC 530.
Если используете перемещение нулевых точек с
помощью таблиц нулевых точек, то пользуйтесь
функцией Select Table, чтобы активировать желаемую
таблицу нулевых точек в ЧУ-программе.
Если оператор работает без Select Table-блока
%:TAB: надо активировать таблицу нулевых точек
перед тестом программы или прогоном программы
(действует также для графики программы):
„ Выбирать желаемую таблицу для теста
программы в режиме работы Тест программы
через управление файлами: таблица получает
статус S Таблица получает статус S
„ Выбор желаемой таблицы для пробега программы
в режиме работы пробега программы через
управление файлами: Таблица получает статус M
Значения координат из таблицы нулевых точек
действительны только в абсолютном виде.
Новые строки можете ввести только в конце таблицы
