5 гр аф и ка программиров ания, Номера кадров высвечивать и выделять, Удаление графики – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-03) ISO programming
Страница 140: Увеличение или уменьшение фрагмента
140
4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.5
Гр
аф
и
ка
программиров
ания
Номера кадров высвечивать и выделять
8

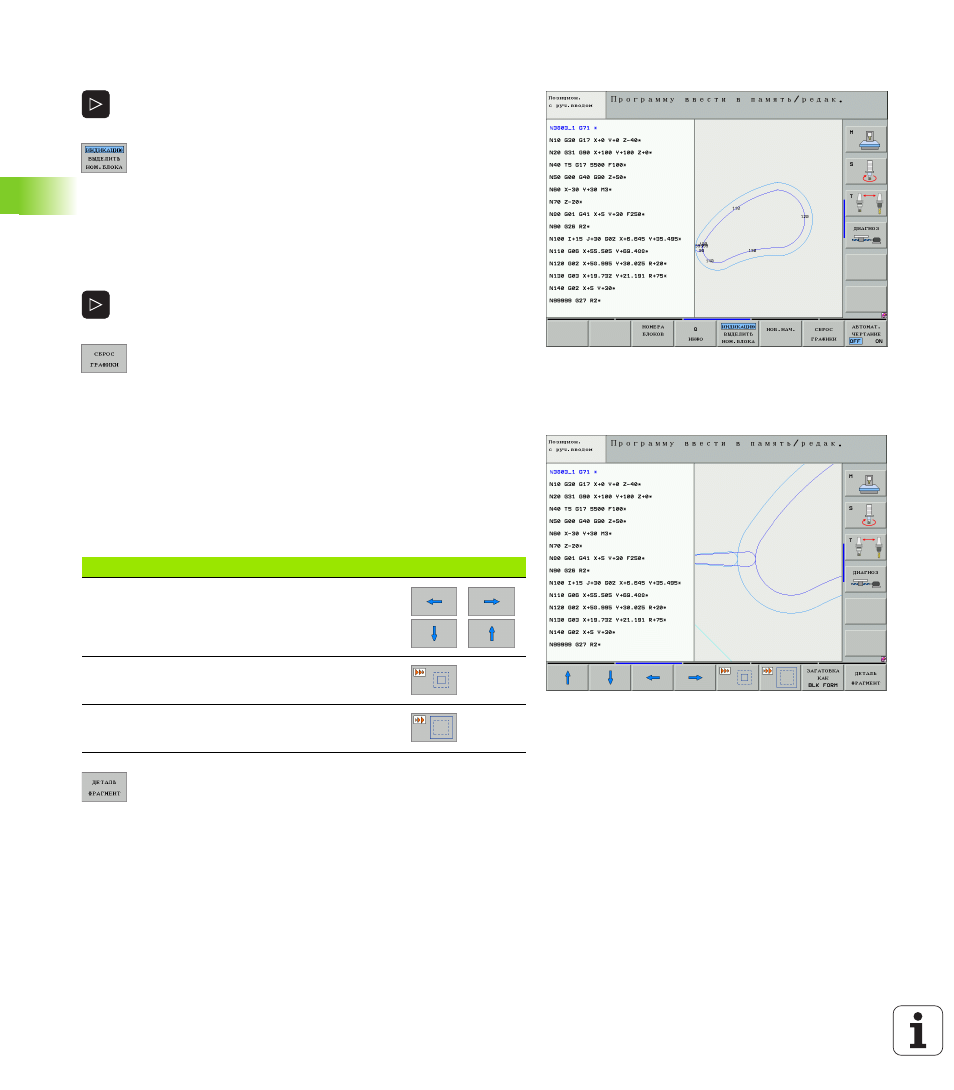

Переключение линейки программируемых клавиш:
смотри рисунок справа вверху
8
Высветить номера кадров: Softkey ИНИДКАЦИЮ
ВЫДЕЛИТЬ НР КАДРА на УКАЗАТЬ переключить
8
Выделить номер кадра: Softkey ИНИДКАЦИЮ
ВЫДЕЛИТЬ НР КАДРА на ВЫДЕЛИТЬ
переключить
Удаление графики
8
Переключение линейки программируемых клавиш:
смотри рисунок справа вверху
8
Удаление графики: Softkey УДАЛЕНИЕ
ГРАФИКИнажать
Увеличение или уменьшение фрагмента
Определяете самостоятельно вид (перспективу) для графики. С
помощью рамок выбираете фрагмент для увеличения или
уменьшения.
8
Выбор линейки Softkey для увеличения/уменьшения фрагмента
(второя линейка, смотри рисунок справа по середине)
Тем самым находятся в распоряжении следующие функции:
8
С помощью Softkey ВЫРЕЗ ЗАГАТОВКИ принять
избранный участок
С помощью Softkey ЗАГОТОВКА КАК BLK FORM
восстановливается первоначальный вид выреза.
Функция
Softkey
Выделить рамки и смещение рамок. Для
передвижения держать нажатой
соответственную программируемую клавишу
(Softkey)
Уменьшить рамки – для уменьшения держать
нажатой программируемую клавишу
Увеличить рамки – для увеличения держать
нажатой программируемую клавишу
