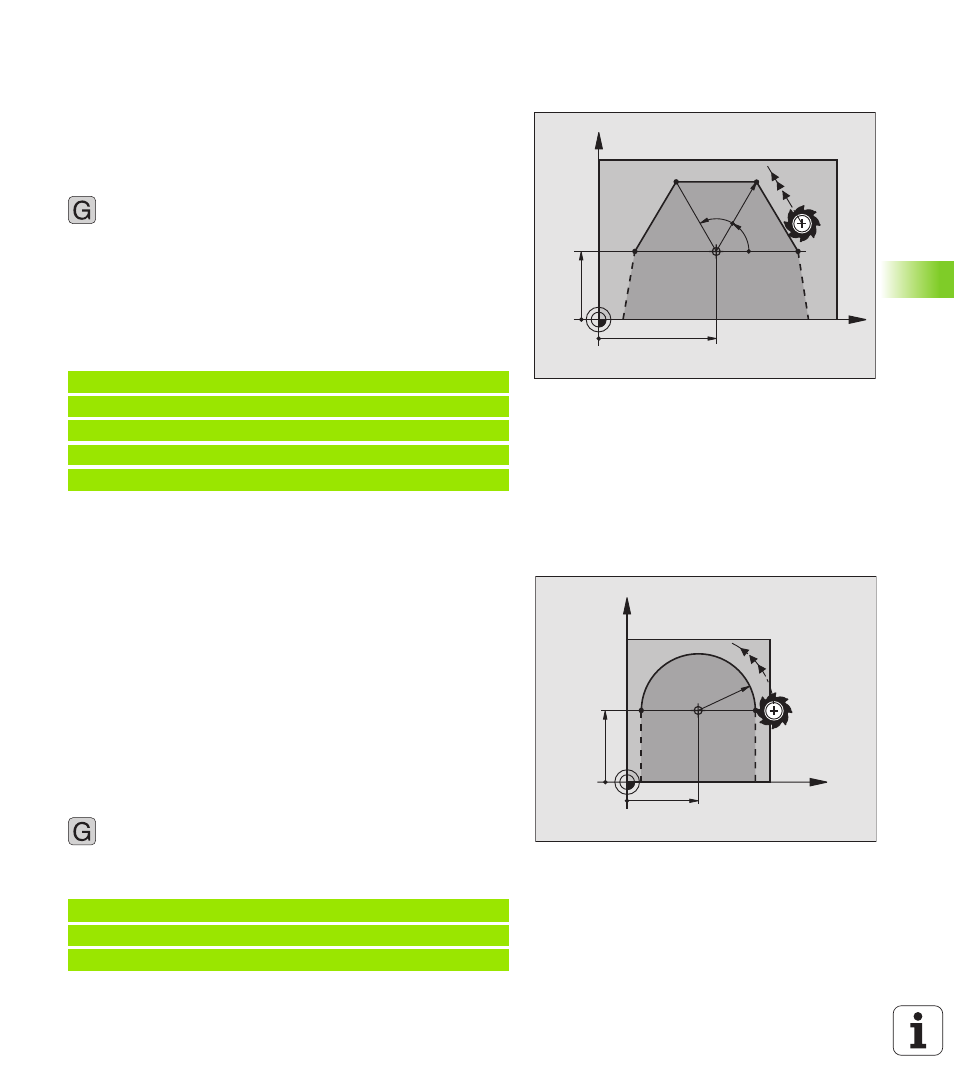

Прямая на ускоренном ходе G10
Прямая с подачей G11 F. . . .
Инструмент перемещается по прямой от своей актуальной
позиции к конечной точке прямой. Точка старта является
конечной точкой предыдущего кадра.
Программирование
8
Радиус в полярных координатах R: Расстояние
конечной точки прямой от полюса I, J ввести
8
Полярные координаты-угол H: Положение угла
конечной точки прямой между –360° и +360°
Знак числа H установлен базовой осью угла:
Угол между базовой осью угла и R против часовой стрелки: H >0
Угол между базовой осью угла и R по часовой стрелке: H<0
ЧУ-кадры в качестве примера
Круговая траектория G12/G13/G15 вокруг
полюса I, J
Полярные координаты-радиус R является одновременно
радиусом дуги окружности. R определяется расстоянием
начальной точки от полюса I, J . Программированная в
последнюю очередь позиция инструмента перед G12-, G13- или
G15-кадром является точкой старта круговой траектории.
Направление вращения
По часовой стрелке: G12
Против часовой стрелки: G13
Без указания направления вращения: G15. УЧПУ
перемещается по круговой траектории с программированным в
последнем направлением вращения
Программирование
8
Полярные координаты-угол H: Положение угла
конечной точки круговой траектории между -5400°
и +5400°
ЧУ-кадры в качестве примера
X
Y
45
25
60°
60°
30
CC
N120 I+45 J+45 *
N130 G11 G42 R+30 H+0 F300 M3 *
N140 H+60 *
N150 G91 H+60 *
N160 G90 H+180 *
11
X
Y
25=I
25=J
R20
N180 I+25 J+25 *
N190 G11 G42 R+20 H+0 F250 M3 *
N200 G13 H+180 *
