308

8 Программирование: циклы

8.3

Цик

л

ы

для

св

ер

л

ения

, нарез

а

ния

вну

тренней

резьбы

и

ф

рез

еров

ания

резьбы

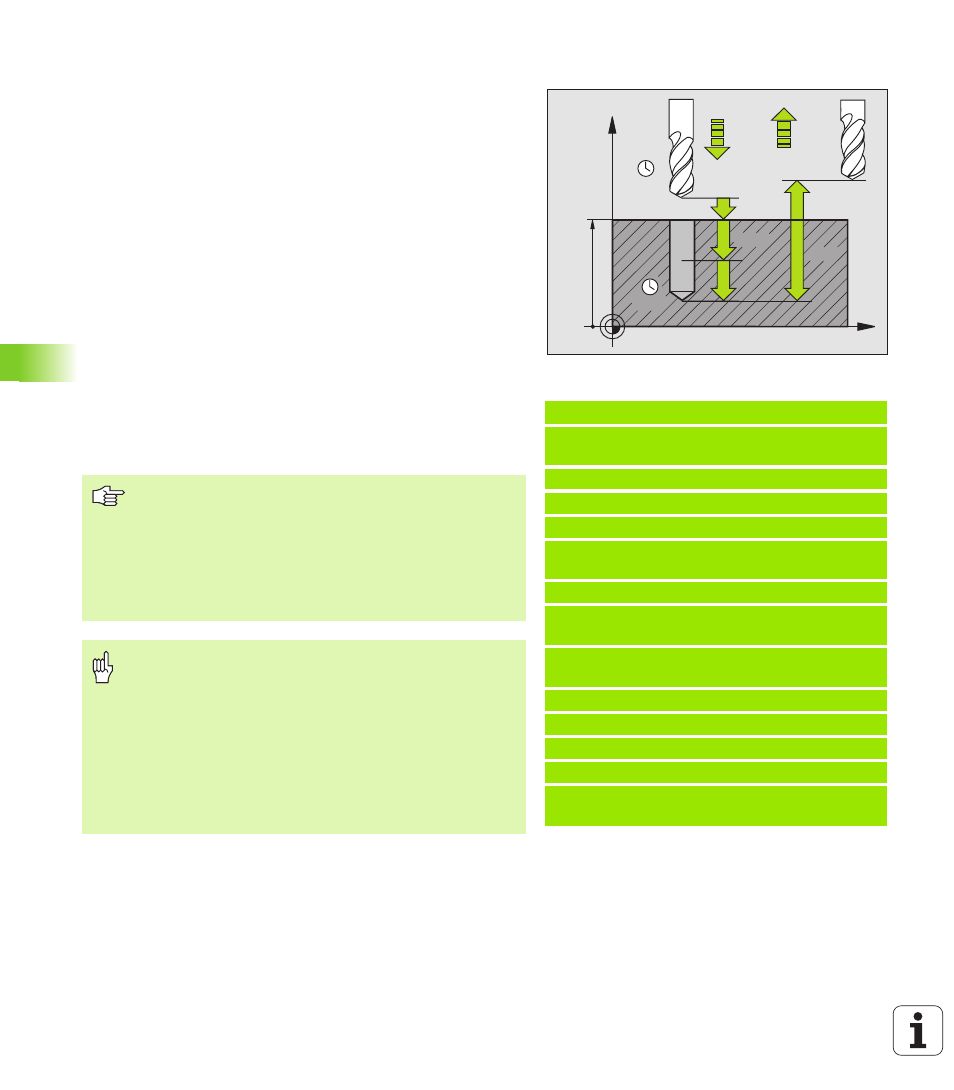

УНИВЕРСАЛЬНОЕ СВЕРЛЕНИЕ (цикл G203)

1 УЧПУ позиционирует инструмент по оси шпинделя на

ускоренном ходе на введенное безопасное расстояние над

поверхностью загатовки

2 Инструмент сверлит с введенной подачей F до первой

глубины врезания

3 Если введено ломание стружки, то УЧПУ перемещает

инструмент обратно на заданное значение возврата. Если

работаете без ломания стружки, то УЧПУ перемещает

инструмент с подачей возврата на безопасное расстояние,

пребывает там –если введено – и перемещает снова с

ускоренным ходом на безопасное расстояние над первую

глубину подвода

4 Затем инструмент сверлит с заданной подачей F на дальшую

глубину врезания. Глубина врезания уменьшается с каждым

подводом на количество снятия материала – если введено.

5 УЧПУ повторяет эту операцию (2-4), пока будет достигнута

глубина сверления

6 На дне отверстия инструмент пребывает – если введено– для

выхода из материала и после времени пребывания с подачей

возврата на безопасное расстояние. Если Вы ввели 2-ое

безопасное расстояние, то УЧПУ перемещает инструмент с

ускоренным ходом туда

Пример: ЧУ-кадры

N110 G203 УНИВЕРСАЛЬНОЕ СВЕРЛЕНИЕ

Q200=2

;БЕЗОПАСНОЕ

РАССТОЯНИЕ

Q201=-20 ;ГЛУБИНА
Q206=150 ;ПОДАЧА НА ГЛУБИНУ
Q202=5

;ГЛУБИНА ВРЕЗАНИЯ

Q210=0

;ВРЕМЯ ПРЕБЫВАНИЯ

ВВЕРХУ

Q203=+20 ;КООРД.ПОВЕРХНОСТИ
Q204=50

;2. БЕЗОПАСНОЕ

РАССТОЯНИЕ

Q212=0.2 ;КОЛИЧЕСТВО

СНИМАЕМОГО МАТЕРИАЛА

Q213=3

;ЛОМАНИЕ СТРУЖКИ

Q205=3

;МИН. ГЛУБИНА ВРЕЗАНИЯ

Q211=0.25 ;ВРЕМЯ ПЕРЕРЫВА ВНИЗУ
Q208=500 ;ПОДАЧА ВОЗВРАТА
Q256=0.2 ;ВОЗВР.ПРИ ЛОМАНИИ

СТРУЖКИ

X

Z

Q200

Q201

Q206

Q202

Q210

Q203

Q204

Q211

Q208

Обратите внимание перед программированием

Программируйте предложение позиционирования в

точке старта (центр отверстия) плосткости обработки с

коррекцией радиуса G40.

Знак числа параметра цикла Глубина определяет

направление обработки. Если программируете

Глубину = 0, то УЧПУ не отрабатывает цикла.

С помощью параметра станка 7441 бит

2 настраивается, должно ли УЧПУ выдавать

сообщение об ошибках при вводе положительной

глубины (бит 2=1) или нет (бит 2=0).

Внимание опасность столкновения!

Учтите, что УЧПУ при положительно введенной

глубине реверсирует расчет предпозиции.

Инструмент перемещается по оси инструментов на

ускоренной подачи на безопасное расстояние ниже

поверхности обрабатываемой детали!
