4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.1
Основы
Выбор опорной точки
Чертёж загатовки задаёт определённый элемент формы
загатовки как абсолютную опорную точку (нулевую точку), в
большинстве случаев это угол загатовки. При задании координат
опорной точки выверяете загатовку к направляющим и приводите
инструмент для каждой оси в известное положение относительно
загатовки. Для этого положения обнуляется индикация УЧПУ или
устанавливается на заданное значение положения. Таким
образом подчиняете загатовку базовой системе, действующей
для индикации УЧПУ или для программы обработки.
Если чертёж загатовки задаёт относительные опорные точки, то
следует запросто пользоваться циклами пересчёта
координат(смотри “Циклы для пересчёта координат” на странице
Если на чертеже загатовки не проставлены размеры
соответствующие требованиям ЧУ, то надо искать положение или
угол загатовки в качестве опорной точки, начиная с которого
можете простым по возможности способом определить размеры
остальных положений загатовки.
Особенно комфортабельно установливаете опорные точки с
помощью 3D-импульсной системы фирмы HEIDENHAIN. Смотри
инструкцию пользователя Циклы импульсной системы “Задание
координат опорной точки с помощью 3D-импульсных систем”.

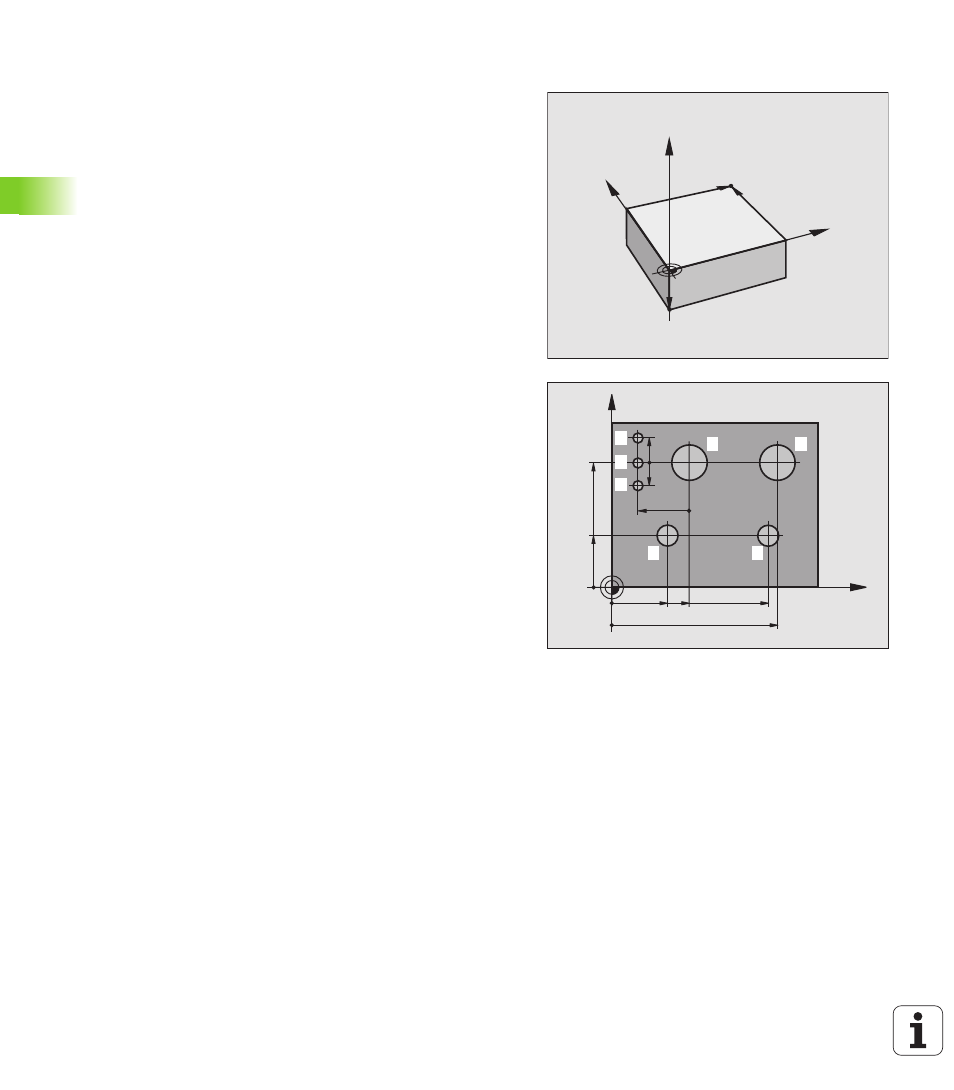

Пример
Рисунок загатовки справа указывает отверстия (
1
до
4
), которых
размеры относятся к абсолютной базовой точке с координатами
X=0 Y=0. Отверстия (
5
до
7
) относятся к относительной точке с
координатами X=450 Y=750. С помощью цикла ПЕРЕМ.НУЛЕВОЙ
ТОЧКИ можете переместить нулевую точку временно в
положение X=450, Y=750, для программирования отверстий (
5
bis
7
) без дополинительных перерасчетов.
Y
X
Z
MAX
MIN
X
Y
325
320
0
450
900
950
150
-150
750
0
300
±0,
1
2
1
3
4
7
6
5
