HEIDENHAIN iTNC 530
317
8.3
Цик
л
ы
для
св
ер
л
ения
, нарез
а
ния
вну
тренней
резьбы
и
ф
рез
еров
ания
резьбы
8

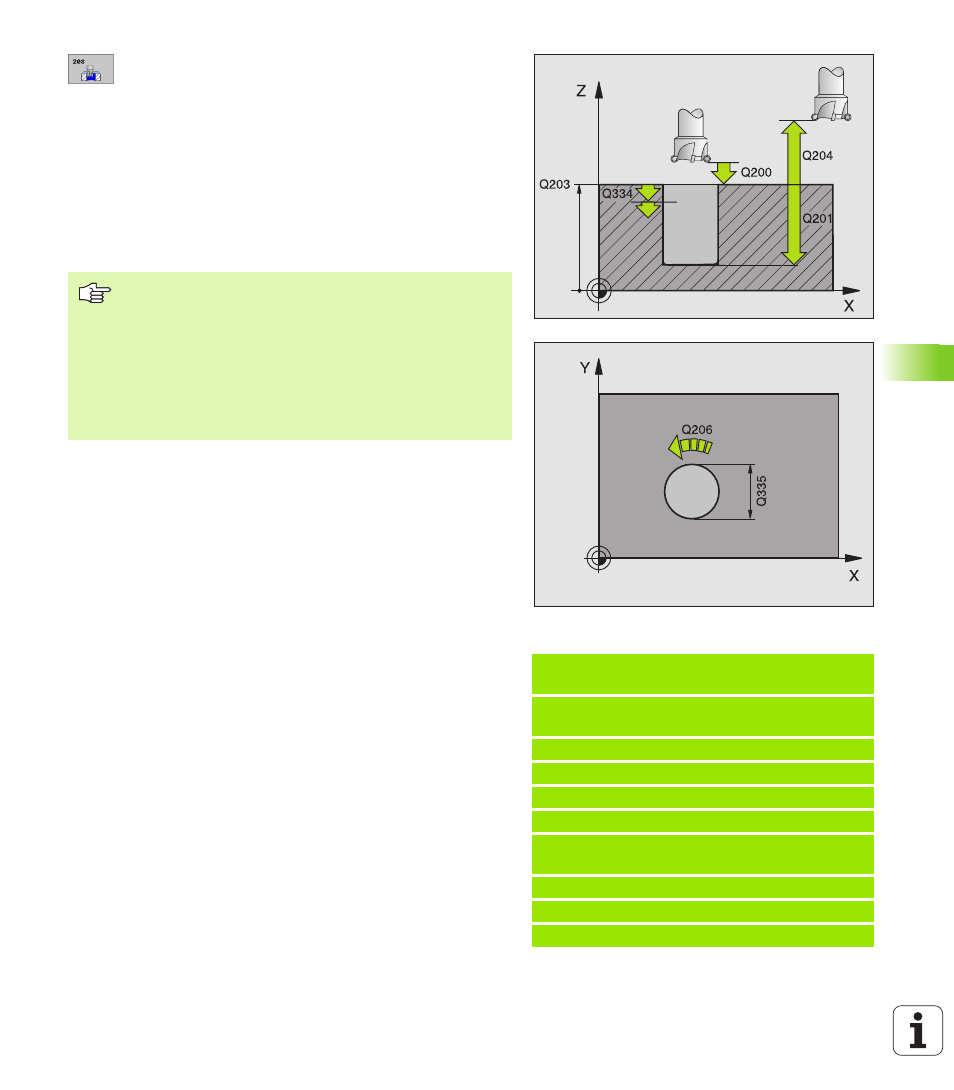

Безопасное расстояние Q200 (инкрементно):
расстояние нижняя грань инструмента –
поверхность загатовки
8
Глубина Q201 (инкрементно): расстояние
поверхность загатовки – дно сверления
8
Подача врезания на глубину Q206: скорость
перемещения инструмента при сверлении по
винтовой линии в мм/мин
8
Врезание на одну винтовую линию Q334
(инкрементно): размер, на который каждый раз
инструмент подводится по винтовой линии (=360°)
8
Коорд. поверхности загатовки Q203
(абсолютно): координата поверхности загатовки
8
2. Безопасное расстояние Q204 (инкрементно):
координата оси шпинделя, на которой не может
произойти столкновение инструмента с
загатовкой (зажимным приспособлением)
8
Заданный диаметр Q335: (абсолютно): диаметр
сверления. Если Вы ввели внутренний диаметр
отверстия равным диаметру инструмента, то
УЧПУ сверлит без интерполяции винтовых линий,
непосредственно на заданную глубину.
8
Предсверленный диаметр Q342: (абсолютно):
как только вводите в Q342 значение больше 0, то
УЧПУ не проверяет дальше соотношения
диаметра: заданный диаметр-диаметр
инструмента. Таким образом можете фрезеровать
отверстия диаметром в два раза больше
диаметра инструмента
8
Вид фрезерования Q351: вид обработки
фрезерованием при M3
+1 = фрезерование попутное
–1 = фрезерование встречное
Пример: ЧУ-кадры
N120 G208 ФРЕЗЕРОВАНИЕ ПО ВИНТОВОЙ
ЛИНИИ ЧИСТОВОЕ
Q200=2
;БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q201=-80 ;ГЛУБИНА
Q206=150 ;ПОДАЧА НА ГЛУБИНУ
Q334=1.5 ;ГЛУБИНА ВРЕЗАНИЯ
Q203=+100 ;КООРД.ПОВЕРХНОСТИ
Q204=50
;2. БЕЗОПАСНОЕ
РАССТОЯНИЕ
Q335=25
;ЗАДАННЫЙ ДИАМЕТР
Q342=0
;ПРЕДСВЕР.ДИАМЕТР
Q351=+1
;ВИД ФРЕЗЕРОВАНИЯ
Учтите, что Ваш инструмент повредит так себя как и
загатовку при очень большом подводе на врезание.
Для избежания очень большого подвода, введите в
таблицы инструментов в графе ANGLE максимальное
значение угла погружения инструмента смотри
“Данные инструмента”, страница 181. УЧПУ
рассчитывает тогда автоматически максимальное
допускаемое врезание и изменяет записанное
оператором значение.
