498 9 Программирование: специальные функции
9.9
Определи
ть
пов
е
дение
при
по
зициониров
ании
ф
у
нкции
PLANE
9.9 Определить поведение при
позиционировании функции
PLANE
Обзор
Независимо от того, которую функцию PLANE используете для
определения наклоненной плоскости обработки, в распоряжении
находятся следующие функции для поведения при
позиционировании:
„ Автоматическое установление
„ Выбор альтернативных возможностей наклонения
„ Выбор вида преобразования

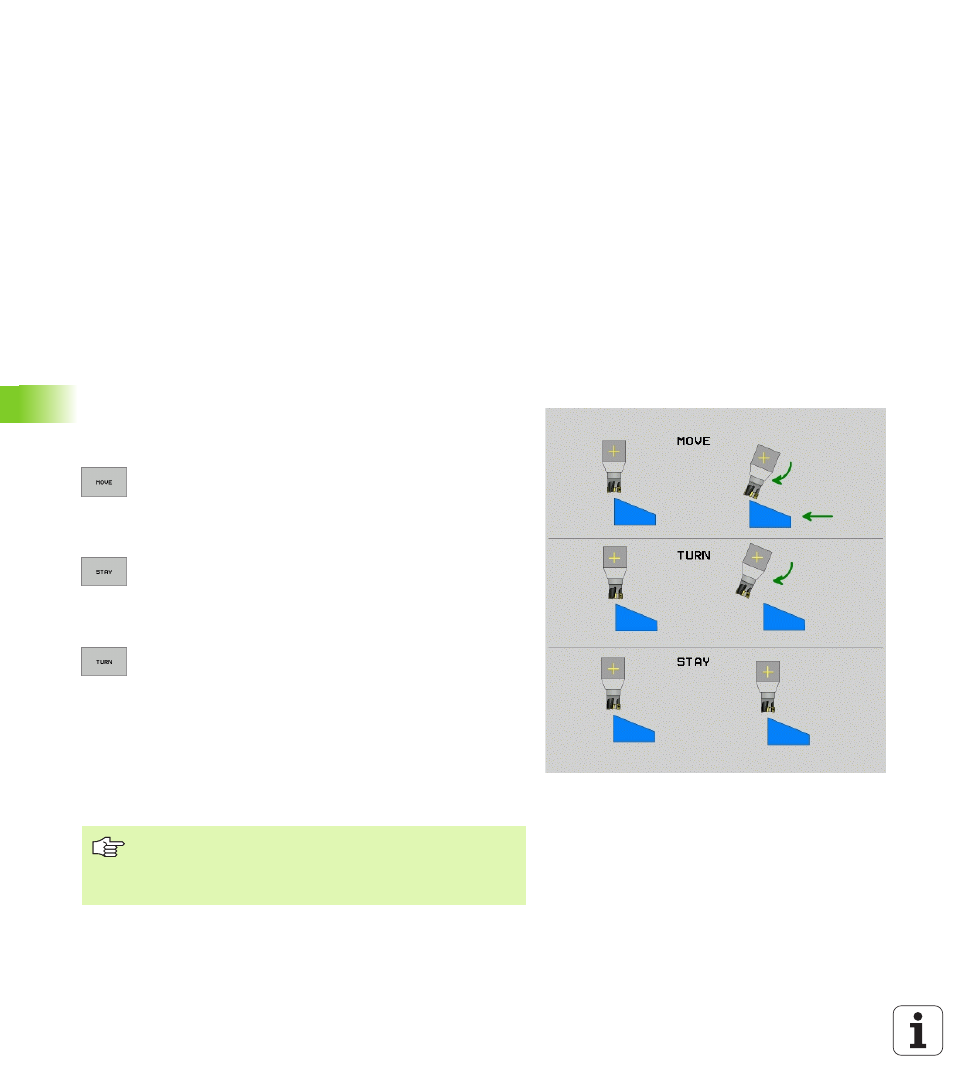

Автоматическое установление:
MOVE/TURN/STAY
(ввод объязательно требуется)
После ввода всех параметров для дефиниции плоскости, надо
определить, как оси вращения поворочиваются на рассчитанные
значения оси:
8 функция PLANE должна автоматически наклонять
оси вращения на рассчитанные значения оси, при
чем не изменяется относительная позиция между
деталью и инструментом. УЧПУ выполняет
выравнивающее движение на линейных осях
8 функция PLANE должна автоматически привести
оси вращения на расчитанные значения, при чем
позиционируются только оси вращения. УЧПУ не
выполняет выравнивающего движения по
линейным осям
8 оператор установливает оси поворота в
следующем отдельном блоке позиционирования
Если оператор избрал опцию MOVE (PLANE-функция должна
автоматически выполнять выравнивающее движение), следует
еще дефинировать еще два следующих параметра расстояние
точки вращения от вершины инстр. и подача? F= . Если
оператор выбрал опцию TURN (PLANE-функция должна
установливать автоматически без выравнивающего движения),
следует дефинировать следующий параметр подача? F= .
Если функция PLANE AXIAL используется в
соединении с функцией STAY, тогда следует
поворочивать оси вращения в отдельном кадре
позиционирования после функции PLANE.
