300

8 Программирование: циклы

8.3

Цик

л

ы

для

св

ер

л

ения

, нарез

а

ния

вну

тренней

резьбы

и

ф

рез

еров

ания

резьбы

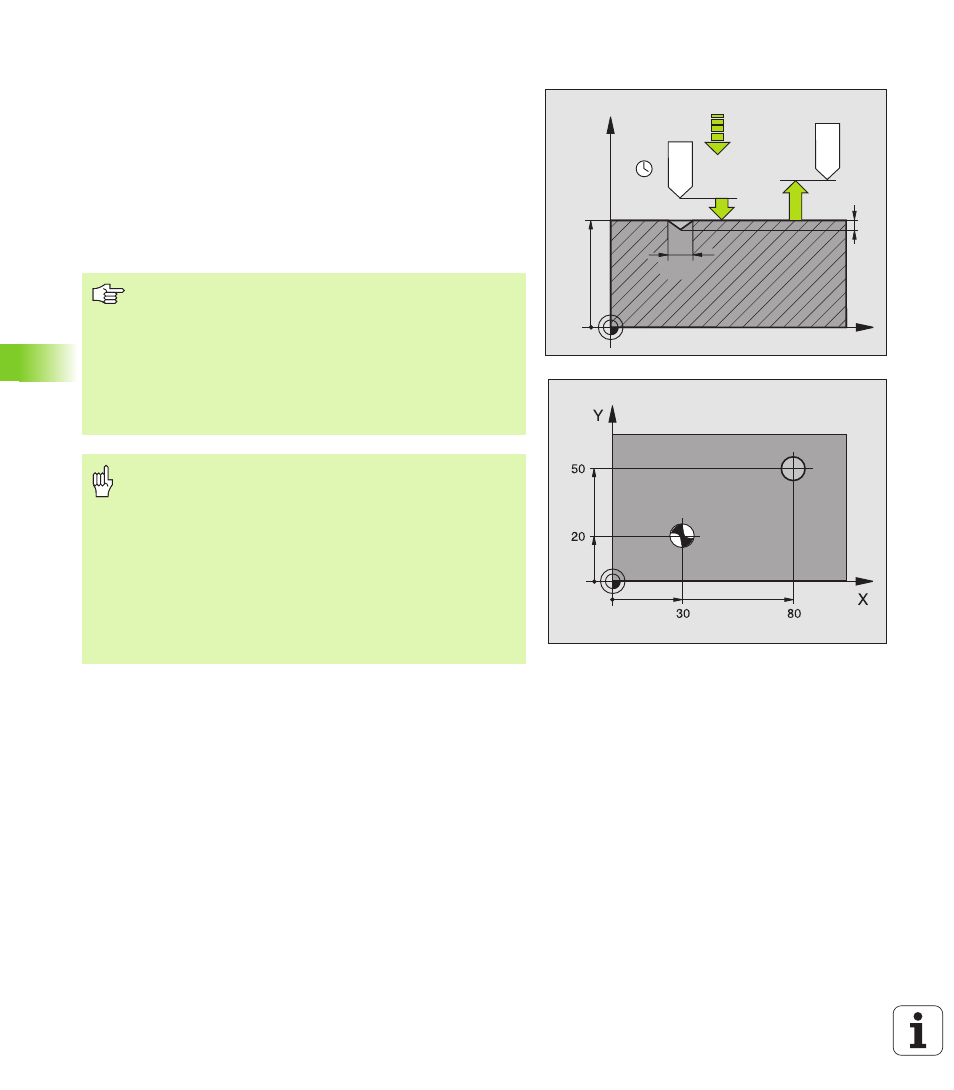

ЦЕНТРОВАНИЕ (цикл 240)

1 УЧПУ позиционирует инструмент по оси шпинделя на

ускоренном ходе FMAX на безопасное расстояние над

поверхностью загатовки

2 Инструмент центрует с программированной подачей F на

записанный диаметр центрования или на записанную глубину

центрования

3 Если определено, инструмент задерживается на дне

центрования

4 Затем инструмент перемещается с FMAX на безопасное

расстояние или – если введено – на 2. безопасное расстояние

X

Z

Q200

Q201

Q206

Q210

Q203

Q204

Q344

Обратите внимание перед программированием

Программируйте кадр позиционирования в точке

старта (центр отверстия) плосткости обработки с

коррекцией радиуса G40.

Знак числа параметра цикла Q344 (диаметр или Q201

(глубина) определяет направление работы. Если

программируете диаметр или глубину = 0, то УЧПУ не

выполняет цикла.

С помощью параметра станка 7441 бит

2 настраивается, должно ли УЧПУ выдавать

сообщение об ошибках при вводе положительной

глубины (бит 2=1) или нет (бит 2=0).

Внимание опасность столкновения!

Учтите, что УЧПУ при положительно введенном

диаметре или положительной глубине реверсирует

рассчет предпозиции. Инструмент перемещается по

оси инструментов на ускоренной подачи на

безопасное расстояние ниже поверхности

обрабатываемой детали!
