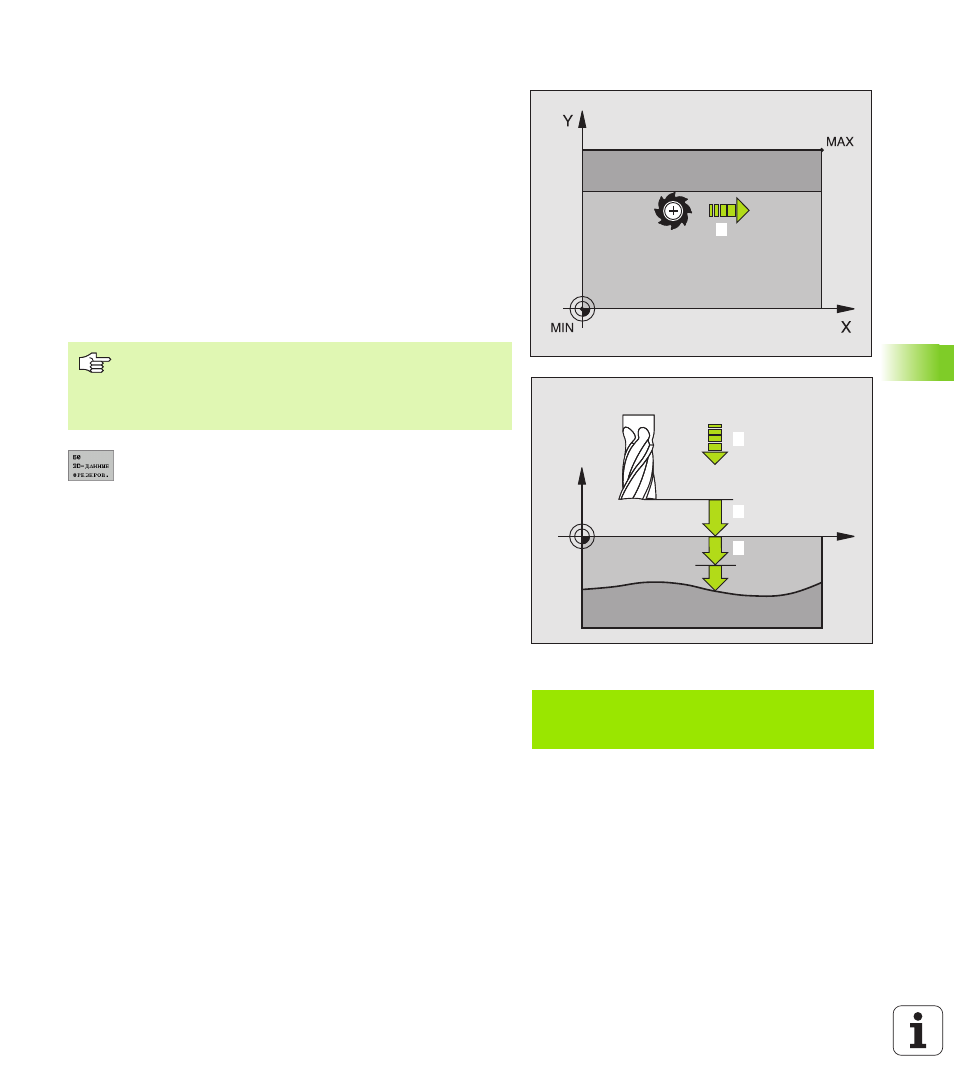

ОТРАБОТКА 3D-ДАННЫХ (цикл G60)
1 УЧПУ позиционирует инструмент на ускоренном ходу от
актуальной позиции на оси шпинделя на безопасное
расстояние над программированной в цикле MAX-точкой
2 Потом УЧПУ перемещает инструмент с ускоренным ходом на
плоскости обработки на программированную в цикле MIN-
точку
3 Оттуда инструмент перемещается с подачей подвода на
глубину на первую точку контура
4 Затем УЧПУ отрабатывает все сохраняемые в файле 3D-
данных точки с подачей фрезерования, если требуется УЧПУ
передвигается на безопасное расстояние, для перехода
необработанных участков
5 В конце УЧПУ перемещает инструмент с ускоренным ходом
обратно на безопасное расстояние
8
Имя файла 3D-данных: Ввести имя файла,
сохраняющего данные для обработки; если файл
не находится в актуальном списке, надо ввести
полный тракт.
8
MIN-точка диапазон: Минимальная точка (X-, Y- и
Z-координата) участка, на котором надо
фрезеровать
8
MAX-точка диапазон: Минимальная точка (X-, Y- и
Z-координата) участка, на котором надо
фрезеровать
8
Безопасное расстояние
1
(инкрементно):
Расстояние вершины инструмента (положение
пуска) – поверхность загатовки
8
Глубина врезания
2
(инкрементно): размер, на
который каждый раз инструмент врезается.
8
Подача на глубину
3
: Скорость перемещения
инструмента при сверлении в мм/мин
8
Подача фрезерования
4
: скорость перемещения
инструмента при фрезеровании в мм/мин
8
Дополнительная функция M: Ввод в качестве
опции дополнительной функции, нпр. M13
Пример: ЧУ-запись
N64 G60 P01 BSP.I P01 X+0 P02 Y+0
P03 Z-20 P04 X+100 P05 Y+100 P06 Z+0
P07 2 P08 +5 P09 100 P10 350 M13 *
4
X
Z
1
2
3
Обратите внимание перед программированием
С помощью цикла 30 можно отрабатывать созданные
внешне программы с диалогом открытым текстом
несколькими врезаниями в материал.
