Тангенциальный подвод и отвод

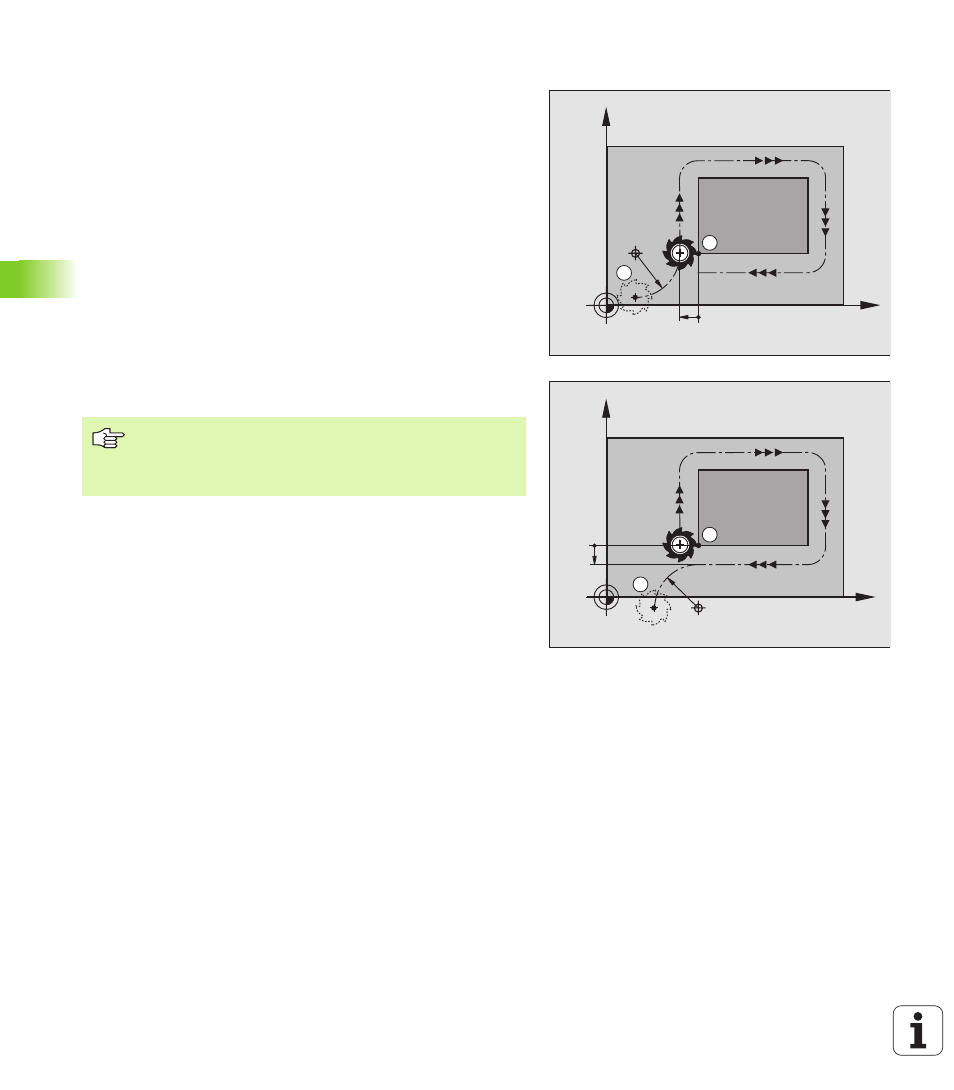

С помощью G26 (рисунок справа по середине) можете
тангенциально подвести деталь и с помощью G27 (рисунок
справа внизу) отвести тангенциально от детали Таким образом
избегаете маркировки выхода из материала.
Начальная и конечная точка
Начальная и конечная точка лежат вблизи первой и последней
точки контура вне детали и программируются без коррекции
радиуса.
Подвод
8 G26 ввести после записи, в которой программировалась первая
точка контура. Это первая запись с коррекцией радиуса G41/
G42
Отвод
8 G27 ввести после записи, в которой программировалась
последняя точка контура. Это последняя запись с коррекцией
радиуса G41/G42
X
Y
A
R
S
G41
G40
X
Y
G41
G40
E
R
B
Радиус для G26 и G27 надо так выбирать, чтобы УЧПУ
могло выполнить круговую траекторию между
начальной и первой точкой контура как и последней и
конечной точкой контура.
