374 8 Программирование: циклы
8.4
Цик
л
ы
для
фрез
еров
ания
кар
м
анов
, ца
п
ф
и
па
зо
в

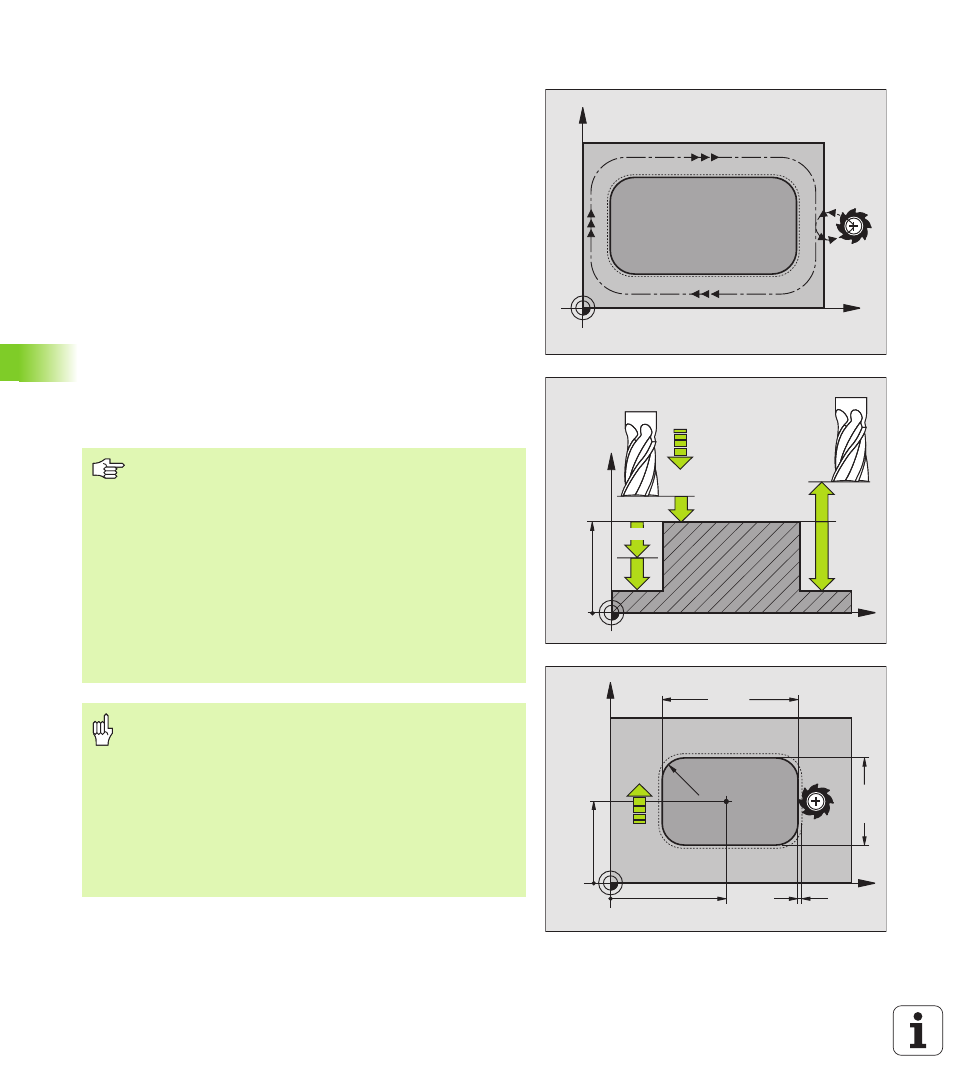

ЧИСТОВАЯ ОБРАБОТКА ЦАПФ (цикл G213)
1 УЧПУ перемещает инструмент по оси шпинделя на
безопасное расстояние или – если введено – на 2-ое
безопасное расстояние и затем в центр цапфы
2 Из центра цапфы инструмент перемещается на плоскости
обработки в точку старта обработки. Точка старта лежить на
3,5-кратном радиусе инструмента направо от цапфы
3 Если инструмент находится на 2-ом безопасном расстоянии,
УЧПУ перемещается на ускоренном ходу FMAX на безопасное
расстояние и оттуда с подачей подвода на глубину на первую
глубину подвода
4 Затем инструмент перемещается тангенциально к готовой
части контура и фрезерует попутно виток
5 Потом инструмент перемещается назад тангенциально от
контура к точке старта на плоскости обработки
6 Эта операция (3 до 5) повторяется, пока не будет достигнута
программированная глубина
7 В конце цикла УЧПУ перемещает инструмент на ускоренном
ходу на безопасное расстояние или – если введено – на 2-ое
безопасное расстояние и затем в центр цапфы (конечное
положение = положение старта)
X
Y
X
Z
Q200
Q201
Q206
Q203
Q204
Q202
X
Y
Q219
Q218
Q217
Q216
Q207
Q221
Q220
Обратите внимание перед программированием
УЧПУ предпозиционирует инструмент по оси
инструментов и на плоскости обработки
автоматически.
Знак числа параметра цикла Глубина определяет
направление обработки. Если программируете
Глубину = 0, то УЧПУ не отрабатывает цикла.
Если хотите выполнить чистовую обработку в полном
материале, то используйте фрезу с режущим по
середине торцовым зубом (DIN/ДИН 844). Введите
тогда для подачи подвода на глубину небольшое
значение.
С помощью параметра станка 7441 бит
2 настраивается, должно ли УЧПУ выдавать
сообщение об ошибках при вводе положительной
глубины (бит 2=1) или нет (бит 2=0).
Внимание опасность столкновения!
Учтите, что УЧПУ при положительно введенной
глубине реверсирует расчет предпозиции.
Инструмент перемещается по оси инструментов на
ускоренной подачи на безопасное расстояние ниже
поверхности обрабатываемой детали!
