Смотри “выбор и сохранение в, Памяти позиций обработки” на странице 252), Выбор и сохранение в памяти позиций обработки – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-03) ISO programming
Страница 252
252
6 Программирование: программирование контуров
6.6
Со
здание
программ
ко
н
тур
а
на
о
снов
ании
данных
DXF (
опция
ПО
)

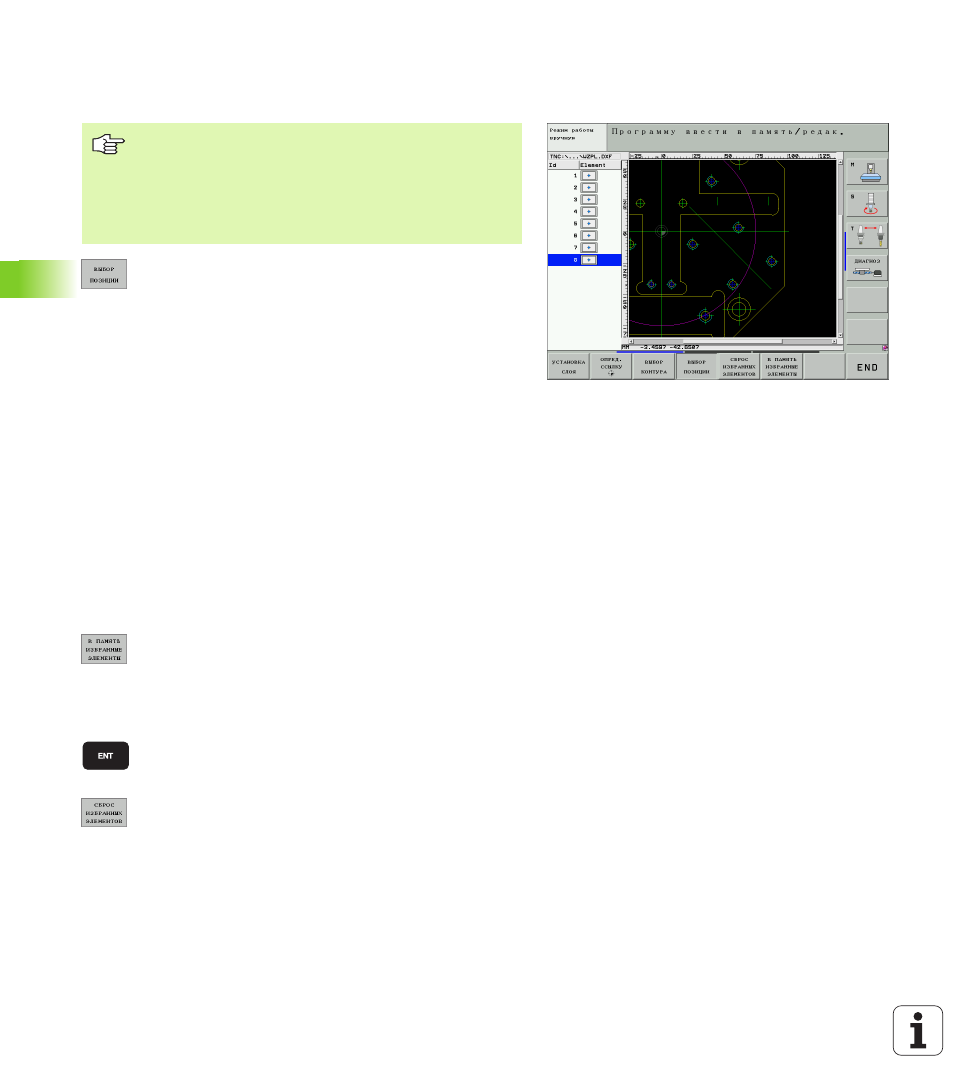

Выбор и сохранение в памяти позиций
обработки
8
Набрать режим для выбора позиции обработки:
УЧПУ выделяет указанные в левом окне уровни и
правое окно является активным для выбора
позиции
8
Для выбора позиции обработки: Нажать левую
клавишу мыши на желаемом элементе контура:
УЧПУ указует звездочкой выбираемые позиции
обработки, лежащие на выбранном элементе.
Нажать на одну из звездочек: УЧПУ переносит
набранную позицию в левое окно (индикация
символа точки)
8
Если хотите определить позицию обработки
используя пересечение двух элементов, то
сначала следует нажать левую клавишу мыши на
первом элементе: УЧПУ указует с помощью
звездочки возможные для выбора позиции
обработки
8
Левой клавшей мыши нажать на второй элемент
(прямая, круг или дуга окружности): УЧПУ
переносит точку пересечения элементов в левое
окно (индикация символа точки)
8
Избранные позиции обработки сохранить в файле
позиций: УЧПУ указует окно, в котором можете
ввести произвольное название файла. Основная
настройка: Имя файла DXF. Если имя файла DXF
содержит спецзнаки или пробелы, тогда ЧПУ
заменяет этот знак символом подчеркивания
8
Подтверждение ввода: УЧПУ записывает
программу контура в каталоге, в котором
сохраняется также файл DXF
8
Если хотите выбирать другие позиции обработки
для сохранения этих в другом файле: Softkey
НАБРАННЫЕ ЭЛЕМЕНТЫ СОХРАНИТЬ нажать и
выбирать вышеописанным способом
Для выбора позиций обработки следует пользоваться
сенсорной панелью на клавиатуре УЧПУ или
подключенной через USB мышкой.
Если выбираемые позиции лежат очень плотно друг с
другом, тогда использовать функцию изменения
масштаба.
