Проверка использования инструмента
Для проверки работы инструмента , должны быть исполнены
следующие условия:
Бит2 параметра станка 7246 должен =1
Определение времени обработки в режиме работы Тест
программы должно быть активным
Проверяемая программа с диалогом открытым текстом должна
быть заранее полностью моделирована в режиме работы Тест
программы
Нажимая Softkey ПРОВЕРКА ИСПОЛЬЗОВАНИЯ ИНСТРУМЕНТА
можете проверить перед запуском программы в режиме работы
Отработка, распологают ли инструменты достаточной
стойкостью. УЧПУ сравнивает при этом актуальные значения
стойкости из таблицы инструментов с заданными значениями из
файла использования инструментов.

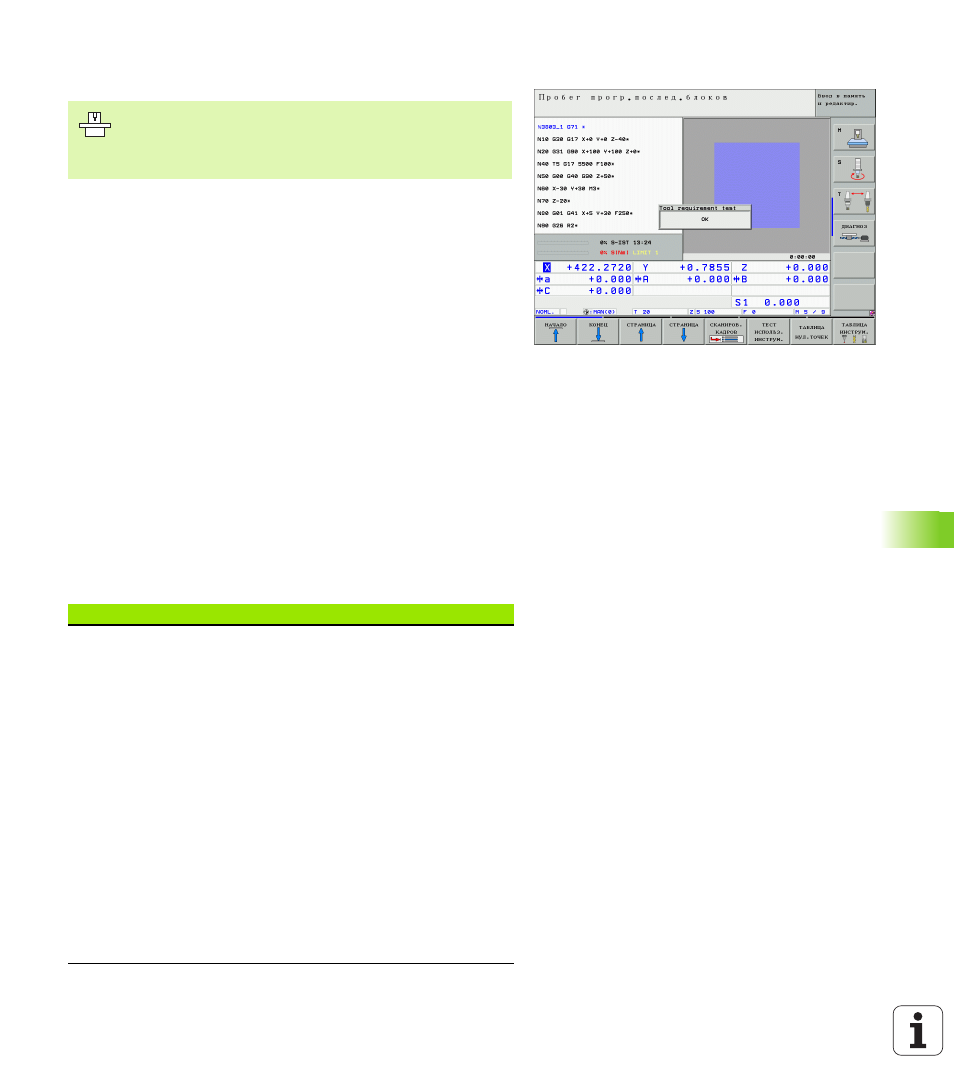

УЧПУ показывает после нажатия Softkey результат проверки
работы в наплывающем окне. Закрыть это окно нажимая
клавишу СЕ.
УЧПУ записывает в памяти время рабочих интервалов
инструмента в отдельном файле с расширением
pgmname.H.T.DEP. (смотри “MOD-настройку зависимых файлов
изменить” на странице 632). Созданный файл проверки работы
инструмента содержит следующую информацию:
Функция проверки работы инструмента должна
активироваться производителем станков. Обратите
внимание на информацию в руководстве по
обслуживанию станка.
Графа
Значение
TOKEN
TOOL: Время использования инструмента на
один TOOL CALL. Вводы приводятся в
хронологическом порядке
TTOTAL: Общее время работы инструмента
STOTAL: Вызов подпрограммы (включая циклы),
записи приводятся в хронологическом порядке
TIMETOTAL: Общее время обработки программы
ЧУ записывается в графе WTIME . В графе PATH
УЧПУ записывает тракт соответственной
программы ЧУ. Графа TIME содержит сумму всех
TIME-вводов (только с шпиндель-вкл и без
ускоренных перемещений). Все остальные
графы УЧПУ обнуляет
TOOLFILE: В графе PATH УЧПУ записывает
тракт таблицы инструментов, с помощью которой
отрабатывается тест программы. Таким образом
УЧПУ может определить при поверке
использования инструмента , выполнялся ли тест
программы с TOOL.T
