Страница 223
HEIDENHAIN TNC iTNC 530
223
6.4
Движ
ения
по
траект
о
рии
–
пр
ям
о
уг
о
льные
к
оор
динаты

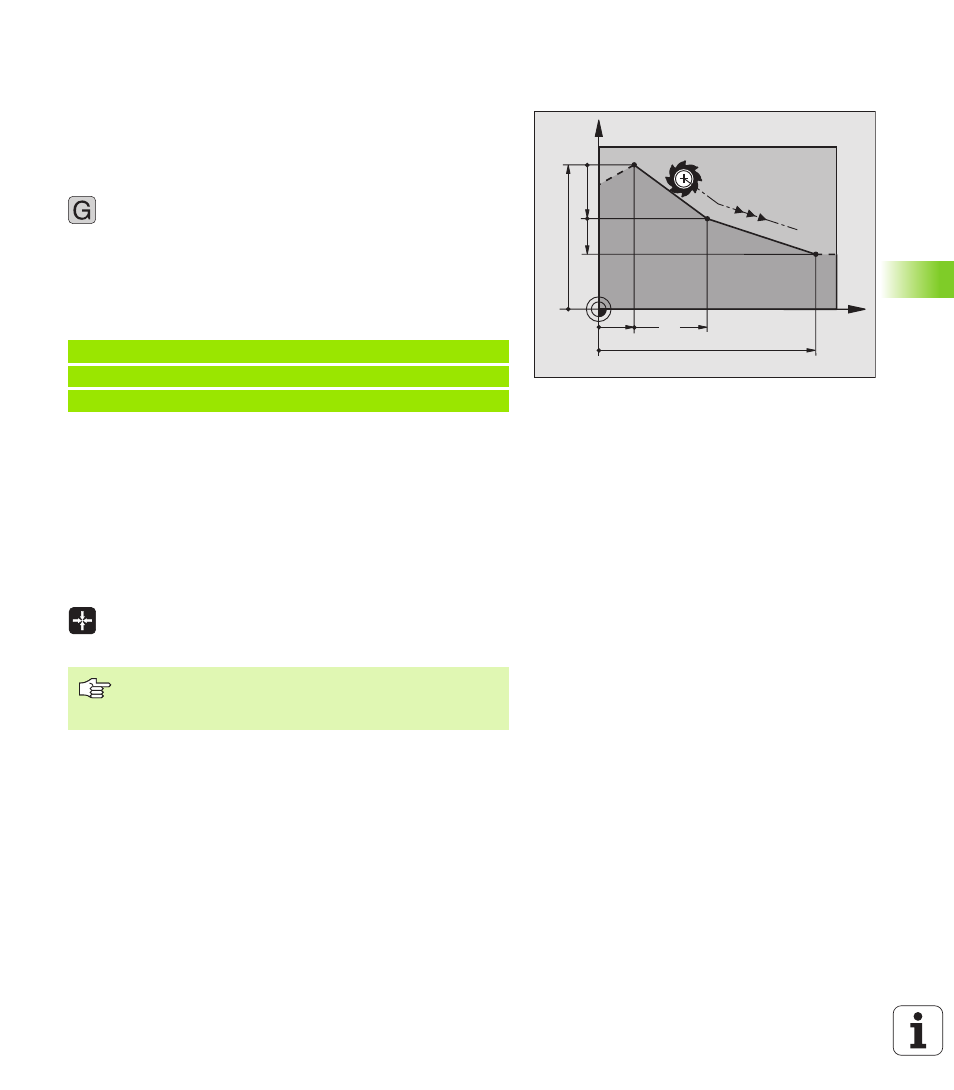

Прямая на ускоренном ходе G00
Прямая с подачей G01 F. . .
УЧПУ перемещает инструмент по прямой от своей актуальной
позиции к последней точке прямой. Точка старта является
конечной точкой предыдущего кадра.
программирование
8
Координаты конечной точки прямой
Если требуется:
8
Коррекция радиуса G40/G41/G42
8
Подача F
8
Дополнительная функция M
ЧУ-кадры в качестве примера
Захват фактической позиции
Кадр прямой (G01-кадр) можете генерировать также с помощью
клавиши „ПРИЕМ ФАКТИЧЕСКОЙ ПОЗИЦИИ”:
8
переместите инструмент в режиме работы Ручное управление
на позицию, которую хотите перенести
8
Переключить индикацию экрана на Программу ввести в память/
редактирование
8
Выбор кадра программы, за которым должен быть вставлен
кадр
8
Клавишу „ПРИЕМ ФАКТ-ПОЛОЖЕНИЯ“ нажать:
УЧПУ состовляет G01-кадр с координатами факт-
положения
X
Y
60
15
40
10
10
20
N70 G01 G41 X+10 Y+40 F200 M3 *
N80 G91 X+20 Y-15 *
N90 G90 X+60 G91 Y-10 *
Количество осей, сохраняемых УЧПУ в G01-кадре,
установливаете через MOD-функцию (смотри “Выбор
