236
6 Программирование: программирование контуров
6.5
Движ
ения
по
траект
ории
–
по
лярные
к
оор
динаты
6.5 Движения по траектории –
полярные координаты
Обзор функции траектории с полярными
координатами
С помощью полярных координат определяете положение через
угол H и расстояние R к определенному раньше полюсу I, J
(смотри “Определение полюса и базовой оси угла”, страница 106).
Полярные координаты применяете преимущественно в случае:
позиций на дугах окружности
чертежей загатовок с данными угла,нпр при окружностях
отверстий

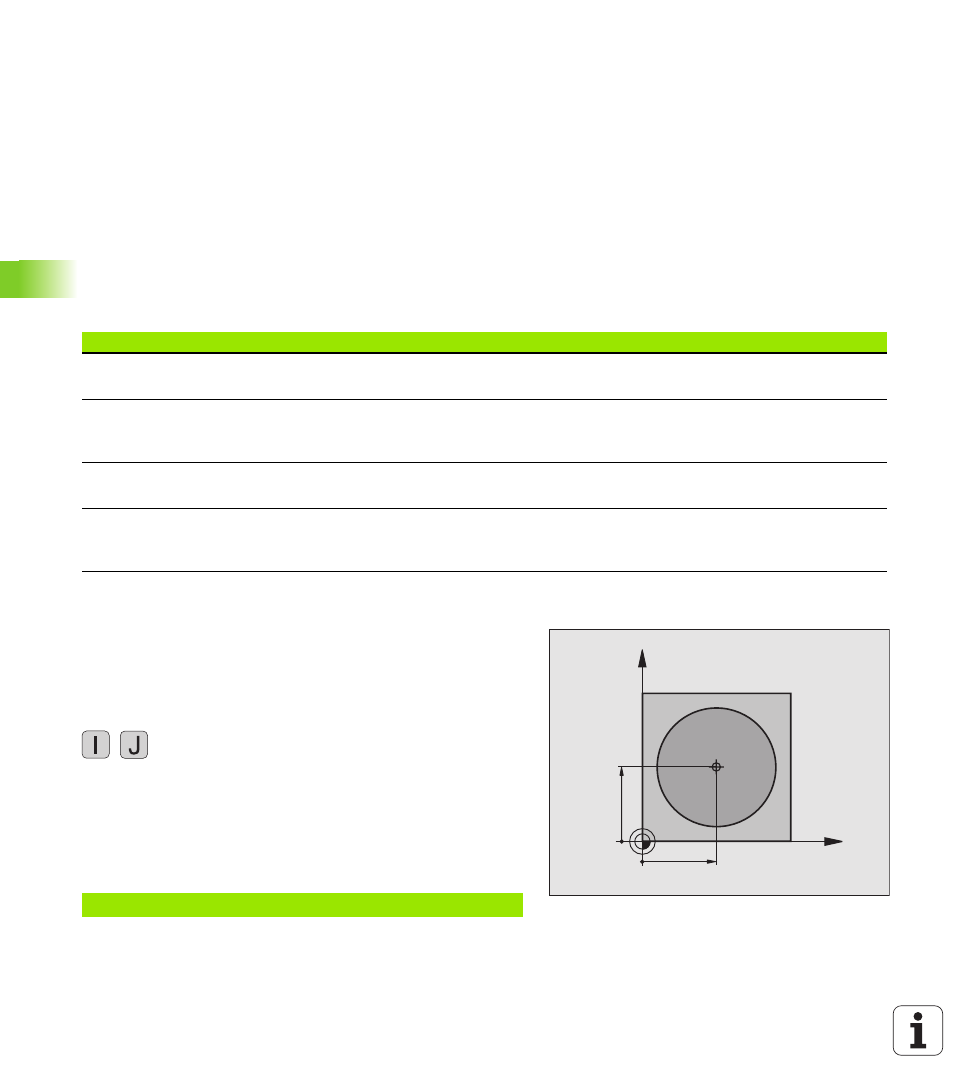

Начало полярных координат: Полюс I, J
Полюс I, J можно назначить в любом месте в программе
обработки, до занесения позиций с помощью полярных
координат. При назначении полюса надо поступать как при
программировании центра окружности.
Программирование
8
Ввод прямоугольных координат для полюса или
чтобы принять программированное в последнюю
очередь положение: G29 ввести. Установить
полюс, до программирования полярных
координат. Программировать полюс только с
помощью прямоугольных координат. Полюс так
долго действителен, пока не определите нового
полюса.
ЧУ-кадры в качестве примера
Движение инструмента
Функция
Требуемые вводимые данные
Страница
Прямая с подачей
Прямая на ускоренном ходе
G10
G11
Полярный радиус, полярный угол
конечной точки прямой
Круговая траектория по часовой стрелке
Круговая траектория против часовой
стрелки:
G12
G13
Полярный угол конечной точки окружности странице 237
Круговая траектория соответственно
активному направлению вращения
G15
Полярный угол конечной точки окружности странице 237
Круговая траектория с тангенциальным
примыканием к предыдущему элементу
контура
G16
Полярный радиус, полярный угол
конечной точки окружности
X
Y
X=I
Y=J
N120 I+45 J+45 *
