HEIDENHAIN iTNC 530 507
10.2
По
дпрограммы
10.2 Подпрограммы

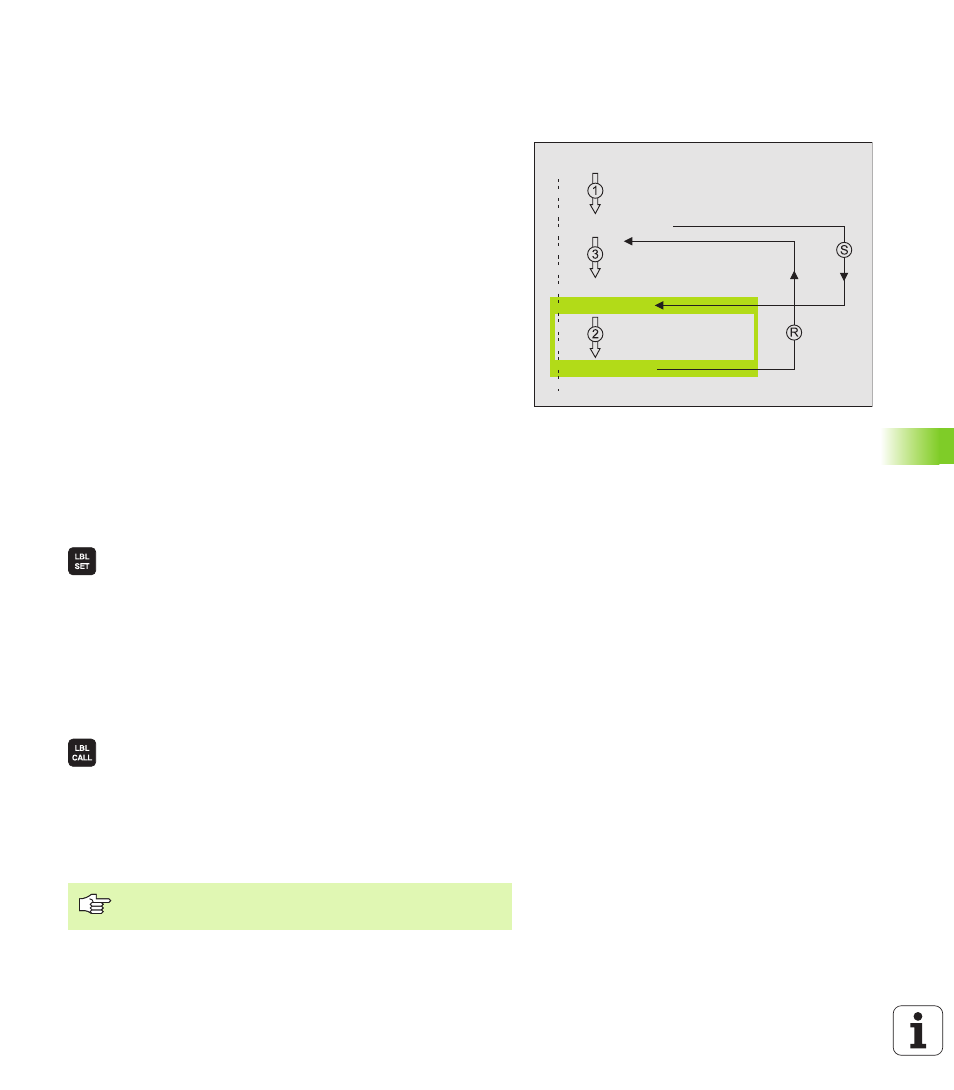

Способ работы
1 УЧПУ выполняет программу обработки до вызова
подпрограммы LN,0 . n является произвольным номером Label
2 С этого места УЧПУ отрабатывает вызванную подпрограмму
до конца подпрограммы G98 L0
3 Затем УЧПУ продолжает программу обработки с этого
предложения, которое последует вызову подпрограммы LN,0
Подсказки для программирования
„ Главная программа может содержать вплоть до 254
подпрограмм
„ Можете вызывать подпрограммы в любой последовательности,
довольно часто
„ Подпрограмма не может сама вызываться
„ Программировать подпрограммы к концу главной программы
(за предложением с M2 или M30)
„ Если подпрограммы стоят в программе обработки перед
предложением с M02 или M30, то они отрабатываются без
вызова как минимум один раз
Программирование подпрограммы
8 Обозначение начала: Нажать клавишу LBL SET
8 Ввести номер подпрограммы, потвердить
клавишей END . Если хотите использовать имя
метки: нажать клавишу “ , для перехода к записи
текста
8 Обозначение конца: Нажать клавишу LBL SET и
ввести номер метки “0”
Вызов подпрограммы
8 Вызов подпрограммы Нажать клавишу LBL CALL
8 Номер метки: Label-номер вызываемой
подпрограммы ввести, с помощью клавиши ENT
потвердить Если хотите использовать имя метки:
нажать клавишу “ , для перехода к записи текста
8 Повторение REP: „,0“ ввести, клавишей ENT
потвердить
% ...
L1,0
G00 Z+100 M2
G98 L1 *
G98 L0 *
N99999 % ...
L0,0 не допускается, так как оно соответствует
окончанию подпрограммы.
