HEIDENHAIN iTNC 530
47
1.2
Экран
и
пу
ль
т
управ
л
ения
Пульт обслуживания

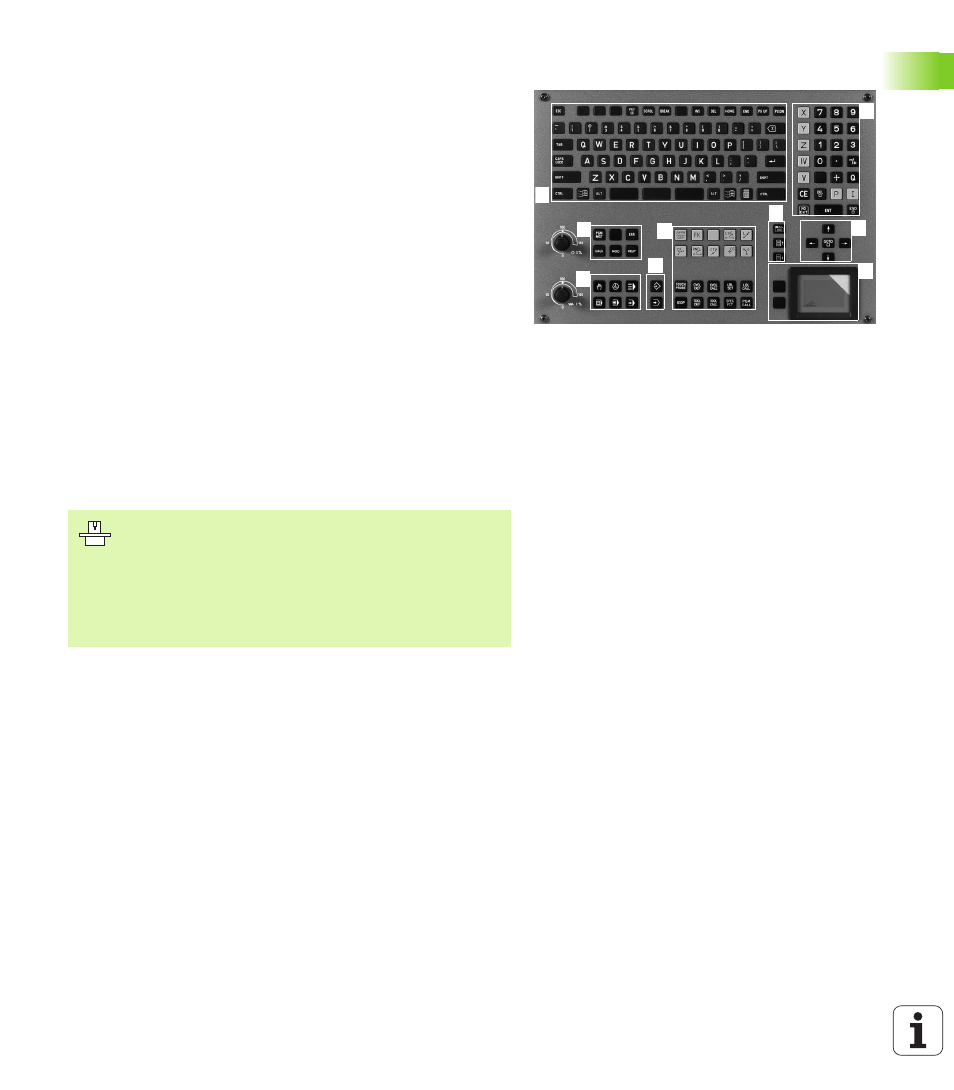

УЧПУ поставляется с пультом управления TE 530. Картина
справа вверху указует элементы обслуживания пульта
управления TE 530:
Функции отдельных клавишей собраны на второй странице
оболочки этого руководства.
1
2
3
5
1
4
6
7
7
1
7
9
8
1
Алфавитная клавиатура для ввода текстов, имён файлов и
ДИН/ИСО-программирования.
Версия с двумя процессорами: Дополнительные клавиши для
обслуживания Windows
2
Управление файлами
Калькулятор
MOD-функция
HELP-функция (ПОМОЩЬ)
3
Режимы работы для программирования
4
Режимы работы станка
5
Открытие диалогов программирования
6
Клавиши со стрелкой и команда перехода GOTO
7
Ввод числовых значений и выбор оси
8
Подкладка мыши: только для обслуживания версии с двумя
процессорами, программируемых клавишей и smarT.NC
9
smarT.NC-клавиши навигации
Некоторые производители станков не используют
стандартного пульта управления фирмы HEIDENHAIN.
В таких случаях обратите внимание на Инструкцию
обслуживания станка.
Внешние клавиши, как нпр. NC-START (ЧУ-СТАРТ) или
NC-STOP (ЧУ-СТОП), описываются так же в
инструкции обслуживания станка.
