8 Программирование: циклы
8.9
Цик
л
ы
для
пере
сч
ёта
к
оор
динат

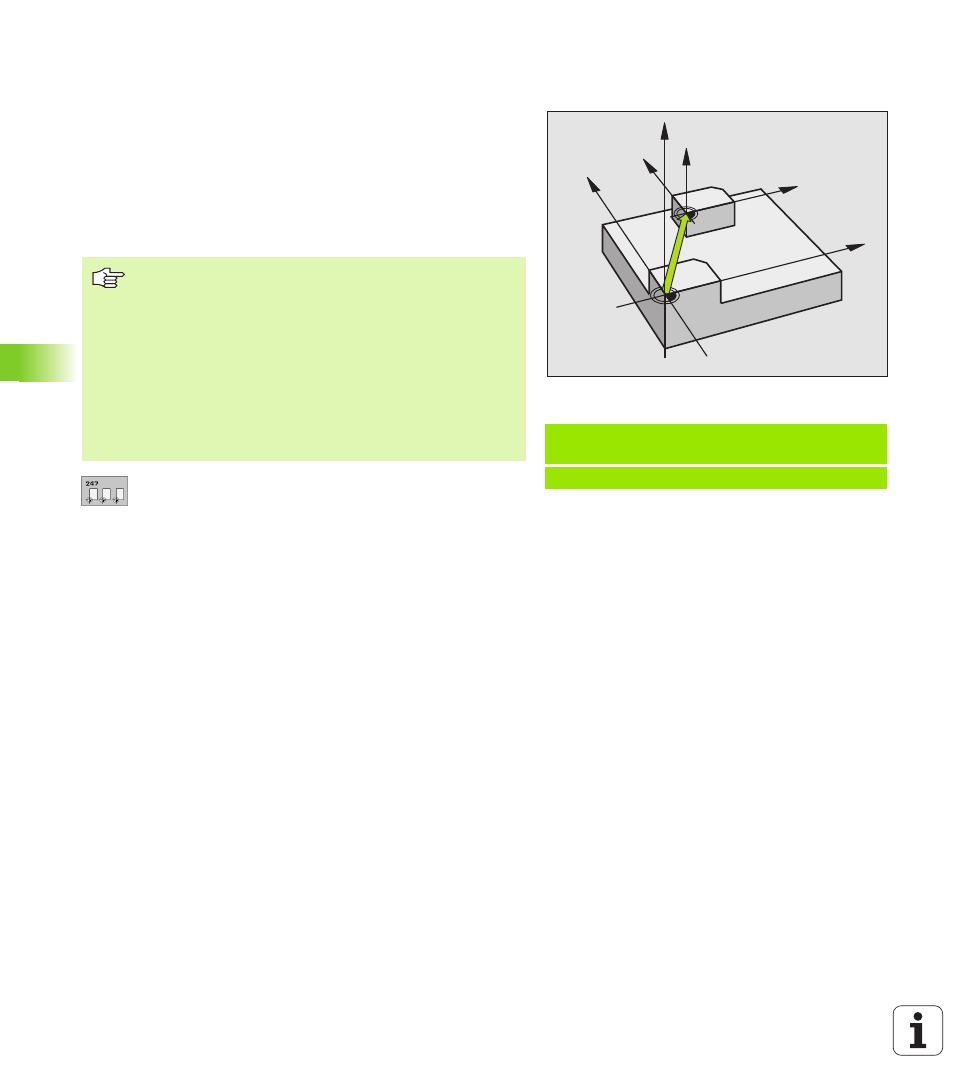

УСТАНОВЛЕНИЕ ОПОРНОЙ ТОЧКИ
(цикл G247)
С помощью цикла УСТАНОВЛЕНИЕ ОПОРНОЙ ТОЧКИ можете в
активировать нулевую точку, определённую в таблицы Preset, в
качестве новой опорной точки.
Действие
После дефиниции цикла УСТАНОВЛЕНИЕ НУЛЕВОЙ ТОЧКИ все
вводы координат и перемещения нулевых точек (абсолютные и
инкрементные) относятся к новому Preset.
8
Новая опорная точка?: Указать номер базовой
точки из таблицы Preset, которая должна
активироваться
Индикации статуса
В инидкации статуса УЧПУ высвечивает активный номер
предустановки за символом опорной точки
Пример: ЧУ-запись
N13 G247 УСТАНОВЛЕНИЕ ОПОРНОЙ
ТОЧКИ
Q339=4
;НОМЕР БАЗОВОЙ ТОЧКИ
Z
Z
X
X
Y
Y
При активировании опорной точки из таблицы Пресет,
УЧПУ отменяет активное смещение нулевой точки.
УЧПУ установливает Preset только на этих осях,
которые являются активными в таблицы Preset.
Опорная точка осей, обозначенных с помощью –
остается неизмененной.
Если оператор активирует номер предустановки 0
(строка 0), тогда активирует опорную точку,
установленную в ручном режиме работы.
В режиме работы PGM-тест цикл 247 не действует.
