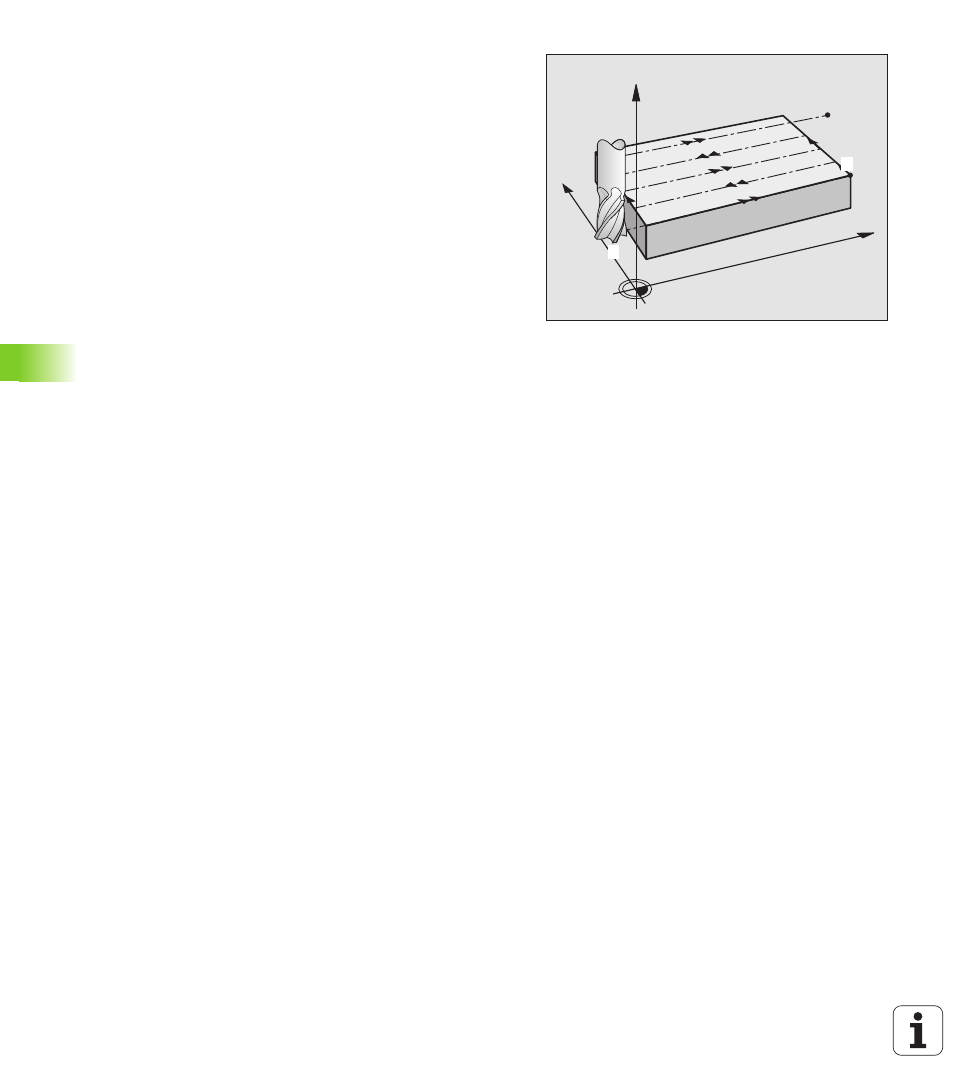

Стратегия Q389=1
3 Потом инструмент перемещается с программированной
подачей фрезерования на конечную точку
2
. Конечная точка
лежит в пределах поверхности, УЧПУ расчитывает ее из
программированной точки старта, программированной длины
и радиуса инструмента
4 УЧПУ смещает инструмент с подачей предпозиционирования
поперечно на точку старта следующей строки; УЧПУ
расчитывает смещение из программированной ширины,
радиуса инструмента и максимального коэффицента
наложения траекторий
5 Потом инструмент перемещается обратно в направлении
точки старта
1
. Смещение на следующую строку
осуществляется снова внутри детали
6 Фрезерование таким способом повторяется, до полной
обработки заданной поверхности В конце последнего прохода
осуществляется врезание на следующую глубину обработки
7 Для избежания пустых проходов, плоскость обрабатывается
затем в обратной последовательности
8 Операция повторяется, пока все подводы будут выполнены.
При последнем врезании фрезеруется лишь записанный
припуск на чистовую обработку с подачей чистовой обработки
9 В конце УЧПУ перемещает инструмент на ускоренном ходе
обратно на 2. безопасное расстояние
X
Y
Z
1
2
