HEIDENHAIN iTNC 530
401
8.6 SL-
цик
лы

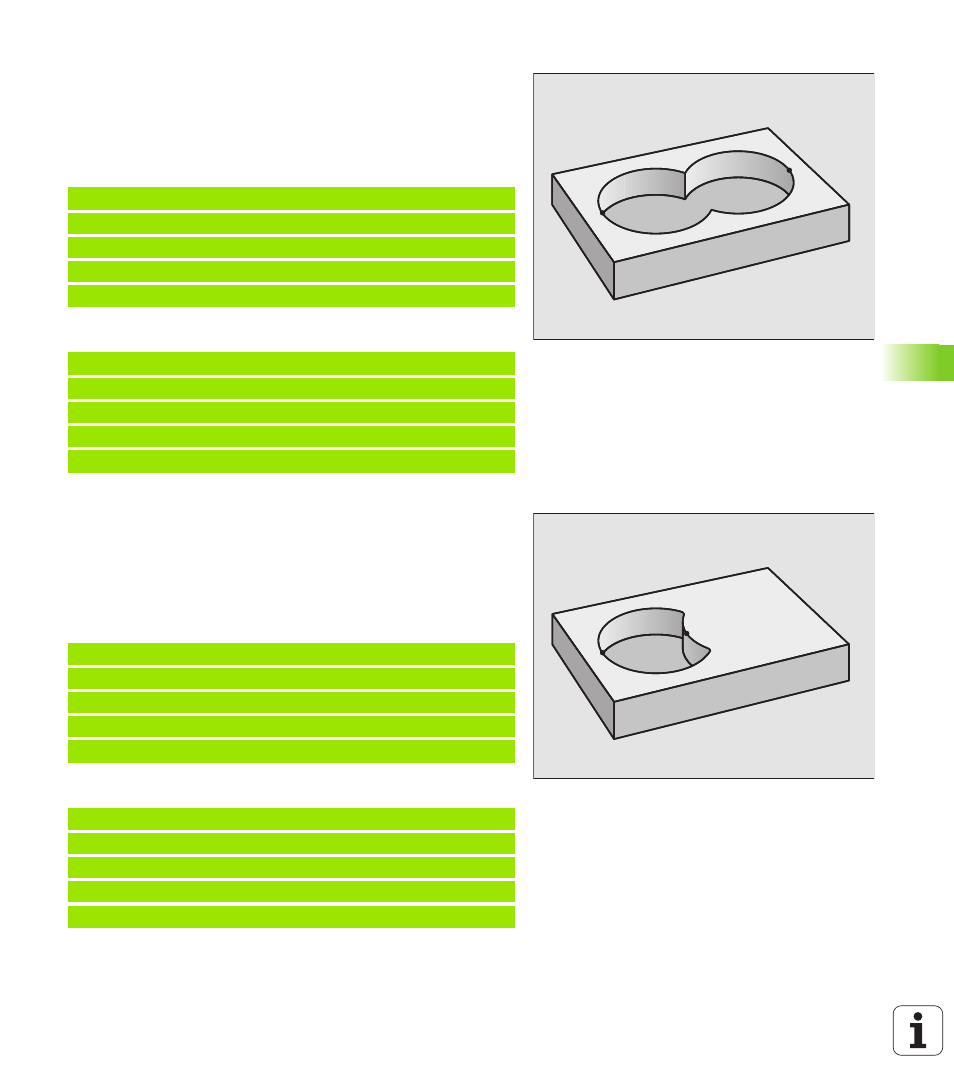

“Суммарная ”-площадь
Обе составные поверхности A и B, включая совместную
поверхность перекрытия должны обрабатываться:
Поверхности A и B должны быть карманами.
Первый карман (в цикле G37) должен начинаться вне второго.
Поверхность A:
Площадь B:
“Разностная” площадь
Поверхность A должна обрабатываться без перекрытого
поверхостью B участка:
Поверхность A должна быть карманом и B должна быть
островом.
A должна начинатся вне B.
Поверхность A:
Площадь B:
A
B
N510 G98 L1 *
N520 G01 G42 X+10 Y+50 *
N530 I+35 J+50 *
N540 G02 X+10 Y+50 *
N550 G98 L0 *
N560 G98 L2 *
N570 G01 G42 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
A
B
N510 G98 L1 *
N520 G01 G42 X+10 Y+50 *
N530 I+35 J+50 *
N540 G02 X+10 Y+50 *
N550 G98 L0 *
N560 G98 L2 *
N570 G01 G41 X+90 Y+50 *
N580 I+65 J+50 *
N590 G02 X+90 Y+50 *
N600 G98 L0 *
