4 Программирование: основы, управление файлами, помощь при программировании, управление палетами
4.1
Основы

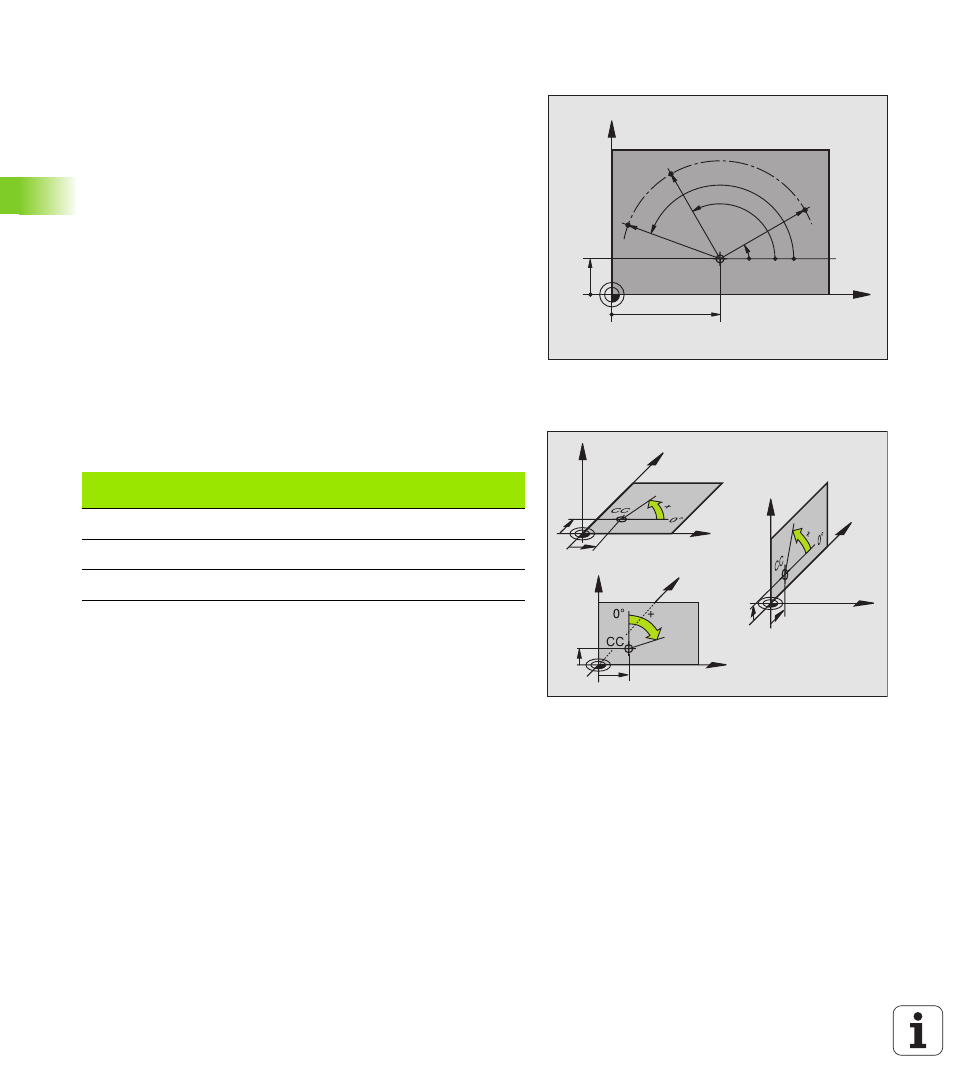

Полярные координаты
Если простовление размеров на чертеже осуществлено в
прямоугольной системе, составляете программу обработки также
с помощью прямоугольных координат. В случае загатовок с
дугами окружности или в случае угловых данных проще
определить положения с помощью полярных координат.
В отличие от прямоугольных координат X, Y и Z, полярные
координаты описывают положения только на одной плоскости.
Полярные координаты имеют свою нулевую точку в полюсе CC
(CC = circle centre; англ. центр окружности). Положение на одной
плоскости определяется таким образом однозначно из-за:
Полярные координаты-радиус: расстояние полюса СС от
положения
Полярные координаты-угол: угол между базовой осью угла и
промежутком, соединяющим полюс CC с позицией
смотри рисунок справа вверху
Определение полюса и базовой оси угла
Полюс определяете двумя координатами в прямоугольной
системе координат на одной из трёх плоскостей. Таким образом
однозначно присвоена базовая ось угла к углу полярных
координат PA.
X
Y
0°
30
10
CC
R
H
1
H
2
R
R
H
3
X
Z
Y
X
Z
Y
X
Z
Y
I
J
K
K
J
I
Координаты полюса
(плоскость)
Базовая ось угла
X/Y
+X
Y/Z
+Y
Z/X
+Z
