8 Программирование: циклы
8.9
Цик
л
ы
для
пере
сч
ёта
к
оор
динат

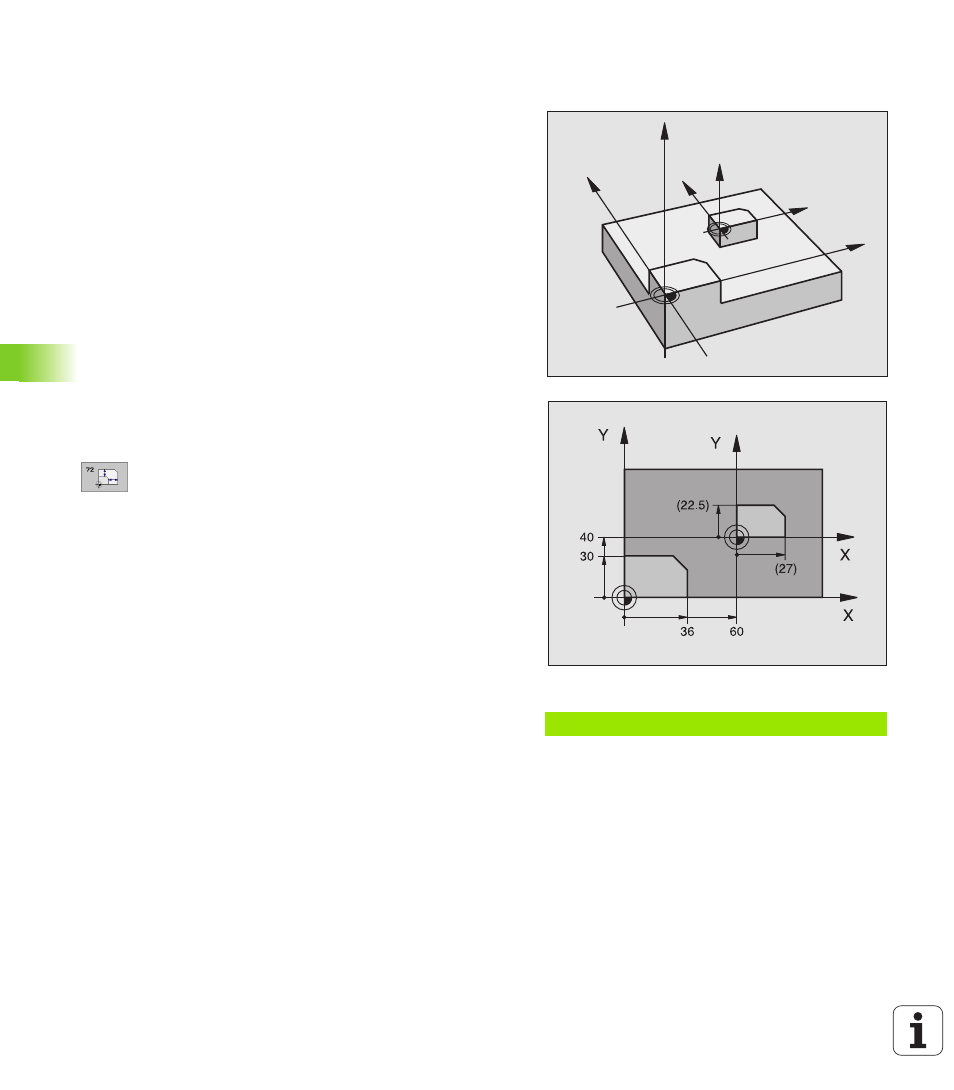

КОЭФФИЦЕНТ МАСШТАБИРОВАНИЯ
(цикл G72)
В пределах программы УЧПУ может увеличивть или уменьшать
контуры. Таким образом можете учитывать на пример
коэффиценты уменьшения или припуска.
Действие
КОЭФФИЦЕНТ МАСШТАБИРОВАНИЯ действует с его
дефиниции в программе. Он действует также в режиме работы
Позиционирование с ручным вводом. УЧПУ указывает активный
коэффицент масштабирования в дополнительной индикации
статуса.
Коэффицент масштабирования действует
на плоскости обработки или по всем осьям координат
одновременно (зависить от параметра станка 7410)
на данные о размерах в циклах
также на паралелльные оси U,V,W
Условие
Перед увеличением или уменьшением нулевая точка должна
перемещаться на грань или в угол контура.
8
Коэффицент?: Ввести коэффицент F; УЧПУ
множит координаты и радиусы через F (как
описано в „Действие“)
Увеличение: F больше чем 1 до 99,999 999
Уменьшение: F меньше чем 1 до 0,000 001
Сброс
Заново программировать цикл КОЭФФИЦЕНТ
МАСШТАБИРОВАНИЯ с коэффицентом 1 для соответствующей
оси.
Пример: ЧУ-кадры
N72 G72 F0,750000 *
Z
Z
X
X
Y
Y
