HEIDENHAIN iTNC 530 477
8.10
Специальные
цик
лы

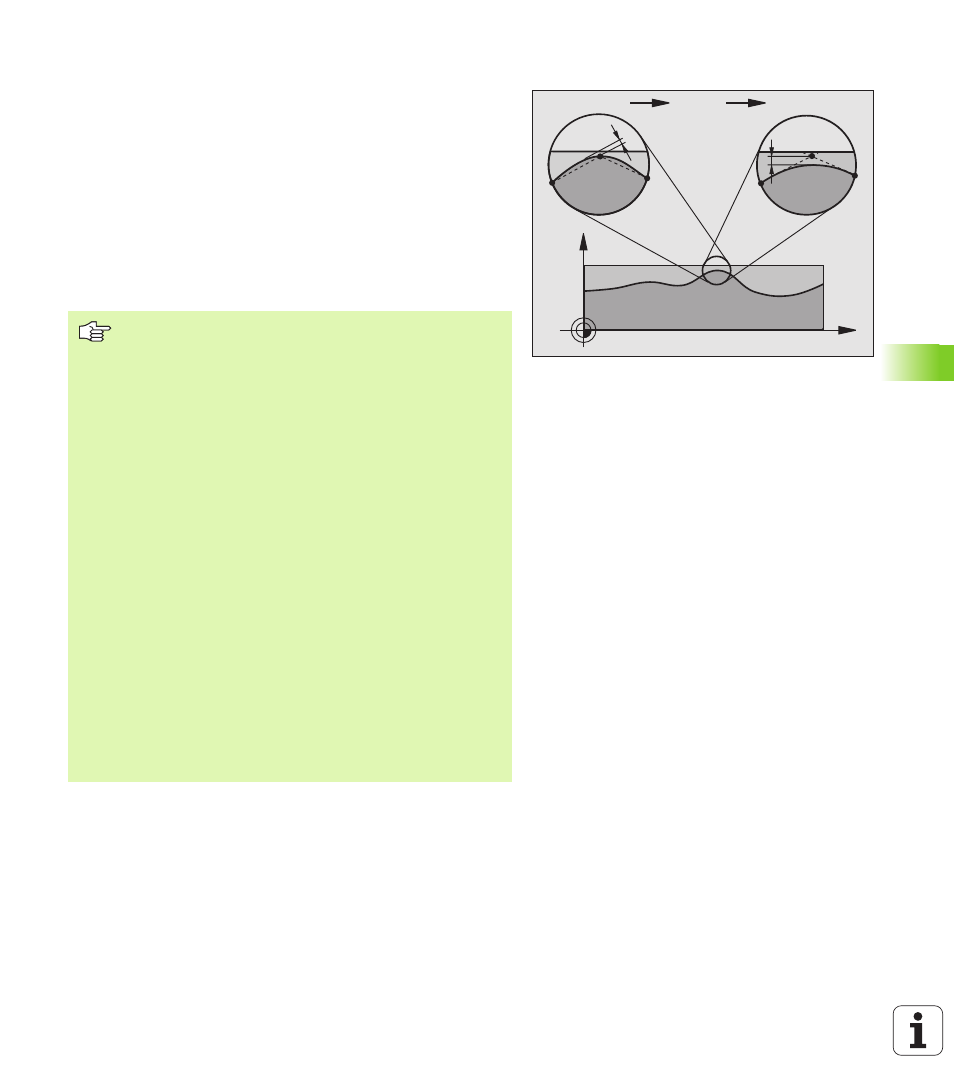

Факторы, влияющие на дефинирование геометрии в системе
CAM
Значительным фактором влияющим на внешнее
программирование ЧУ это определяемая в системе CAM
тангентальная ошибка S. Исходя из тангентальной ошибки
дефинируется максимальное расстояние точек создаваемой в
постпроцессоре (PP) программы ЧУ. Если тангентальная ошибка
равна или меньше выбранного в цикле G62 допуска T, то ЧПУ
может выглаживать точки контура, поскольку программированная
подача не ограничивается спецнастройками станка.
Оптимальное выглаживание контура получается, если выбранное
значение допуска в цикле G62 лежит от 1,1 до 2-кратного
значения тангентальной ошибки CAM.
Программирование
X
Z
T
S
CAM TNC PP
Обратите внимание перед программированием
Цикл G62 является DEF-активным, что означает, он
действует с его определения в программе.
ЧПУ устанавливает цикл G62 в исходное состояние,
если
„ определяете заново цикл G62 и вопрос диалога о
значении допуска подтверждаете с NO ENT
„ выбираете с помощью клавиши PGM MGT новую
программу
После сброса цикла G62, ЧПУ активирует снова
предустановленный допуск, используя параметры
станка
Введенное значение допуска T интерпретируется
УЧПУ в MM-программе в единицы измерения мм и в
Inch-программе в единицы измерения дюйм.
Если вчитываете программу с циклом G62,
содержащую в качестве параметра цикла только
Значение допуска T, то УЧПУ вставляет в данном
случае остальных два параметра со значением 0.
При растущем вводе допуска уменьшается диаметр
окружности для круговых движений. Если на станке
является активным фильтр HSC (при необходимости
обращаться за справкой к производителю станков),
окружность может быть больше.
