HEIDENHAIN TNC iTNC 530
245
6.6
Со
здание
программ
ко
н
тур
а
на
о
снов
ании
данных
DXF (
опция
ПО
)

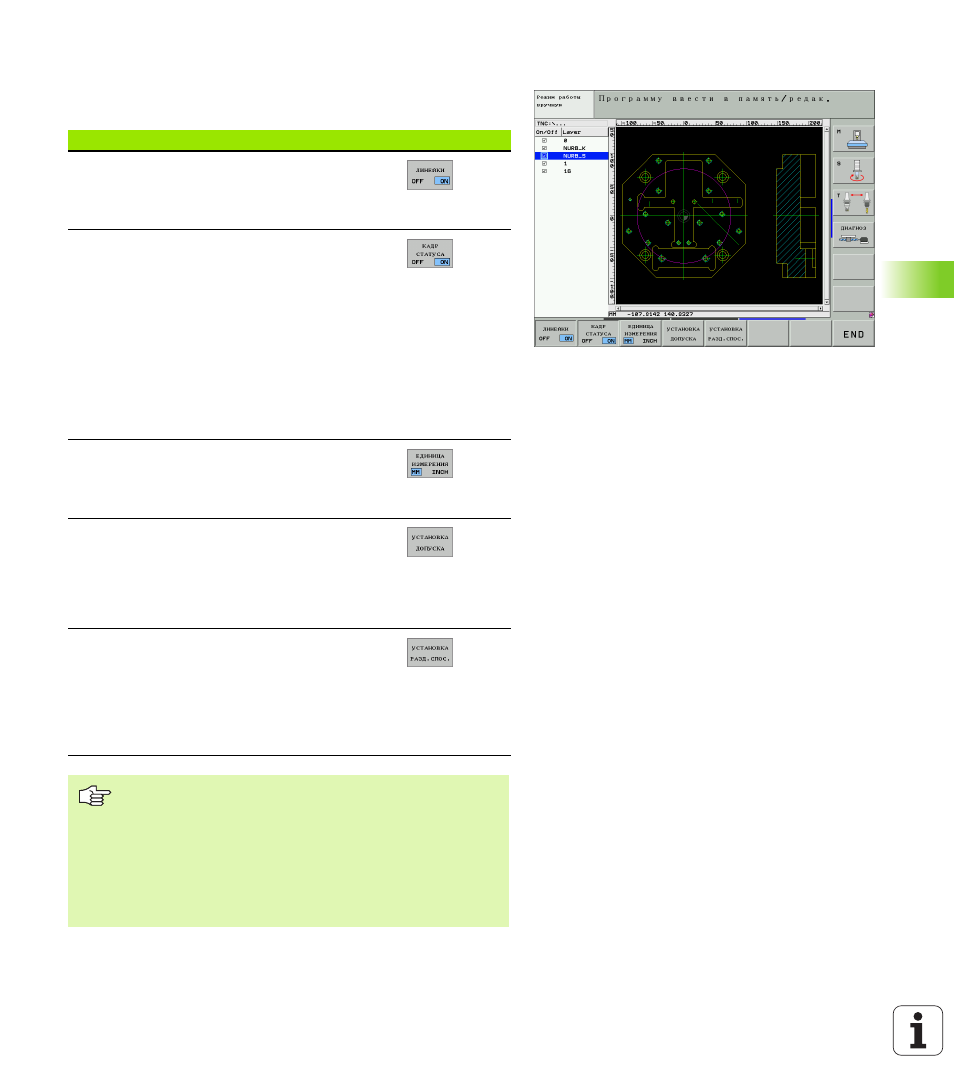

Основные настройки
На третьей линейке Softkey находятся в распоряжении разные
возможности настройки:
Настройка
Softkey
Линейку масштаба указать/не указывать: УЧПУ
указует линейки на левом и верхном крае
четрежа. Указанные на линейке значения
относятся к нулевой точке чертежа.
Строку статуса указать/не указывать: УЧПУ
указует строку статуса внизу чертежа. В строке
статуса находятся следующие сведения в
распоряжении:
активная единица измерения (ММ или
ДЮЙМЫ)
координаты X и Y актуальной позиции мыши
В режиме ВЫБОР КОНТУРА УЧПУ указует,
являются ли селекционированный контур
открытым (open contour) или закрытым
(closed contour)
Единица измерения ММ/ДЮЙМЫ: Настройка
единицы измерения в файле DXF. С этой
единицей измерения УЧПУ выдает также
программу контура
Настройка допуска. Допуск определяет, какое
расстояние друг от друга должны иметь
элементы контура. С помощью Допуска
можете выравнивать неточности, возникшие
при создании чертежа. Основная настройка
зависит от расширения полного файла DXF
Настройка разрешения. Разрешающая
способность определяет, сколько мест после
запятой УЧПУ должно генерировать в
программе контура. Основная настройка: 4
мест после запятой (соответствует 0.1 µм
разрешения при активной единицы
измерения ММ)
Учтите, что следует настраивать правильную единицу
измерения, так как в файле DXF нет соответствующих
сведений.
Если хотите записывать программы для старших
версий УЧПУ, следует ограничивать разделительную
способность до 3 мест после запятой. Дополнительно
следует удалить комментарии, выдаваемые
конвертером DXF в программу контура.
