HEIDENHAIN iTNC 530
489
9.4
Опр
е
дел
ение
пл
о
с
ко
сти
обрабо
тки
через
уг
о
л
Эйл
ера
: PLANE
E
ULER
Параметры ввода
8
Угол повор. главная плоскость координат?:

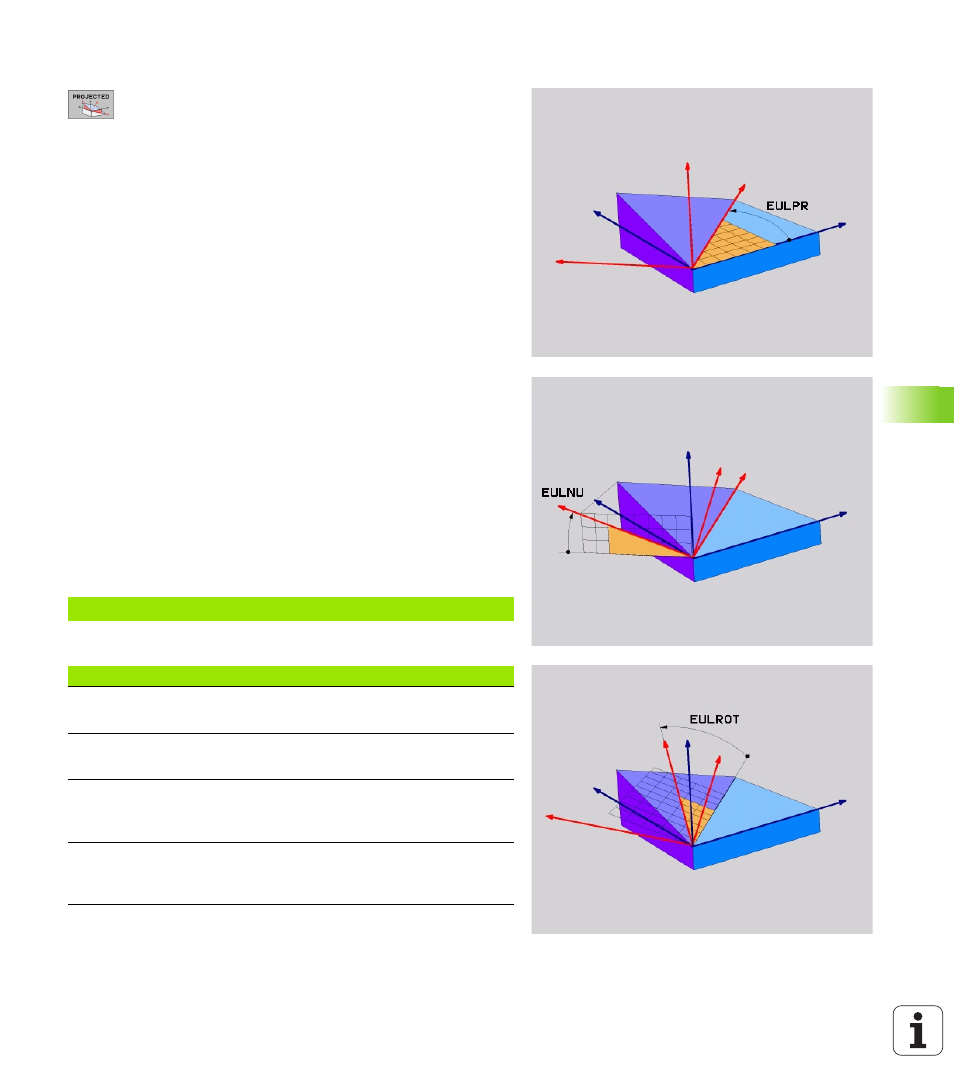

Угол поворота EULPR вокруг оси Z (смотри
рисунок справа вверху). Обратите внимание:
Пределы ввода это -180,0000° до 180,0000°
0°-ось это ось X
8
Угол наклона оси инструментов?: Угол наклона
EULNUT системы координат вокруг смещенной на
угол прецесии оси X (смотри рисунок справа по
середине). Обратите внимание:
Пределы ввода это 0° до 180,0000°
0°-ось это ось Z
8
ROT-угол наклон. плоскости?: поворот EULROT
наклоненной системы координат вокруг
наклоненной оси Z (соответствует по смыслу
вращению с помощью цикла 10 ПОВОРОТ). С
помощью угла вращения можете простым
способом определить направление оси X на
наклоненной плоскости обработки (смотри
рисунок справа внизу). Обратите внимание:
Пределы ввода это 0° до 360,0000°
0°-ось это ось X
8
Дальше с помощью свойств позиционирования
(смотри “Определить поведение при
позиционировании функции PLANE” на странице
ЧУ-запись
Используемые сокращения
N50 PLANE EULER EULPR45 EULNU20 EULROT22 ...
Сокращение
Значение
ЭЙЛЕР
Швейцарский математик, определивший так
называемые углы Эйлера
EULPR
Угол прецесии: Угол, описывающий поворот
системы координат вокруг оси Z
EULNU
Угол нутации: Угол, описывающий поворот
системы координат вокруг смещенной на угол
прецесси оси X
EULROT
Угол ротации: Угол, описывающий поворот
наклоненной системы координат вокруг
наклоненной оси Z
