HEIDENHAIN iTNC 530
423
8.6 SL-
цик
лы

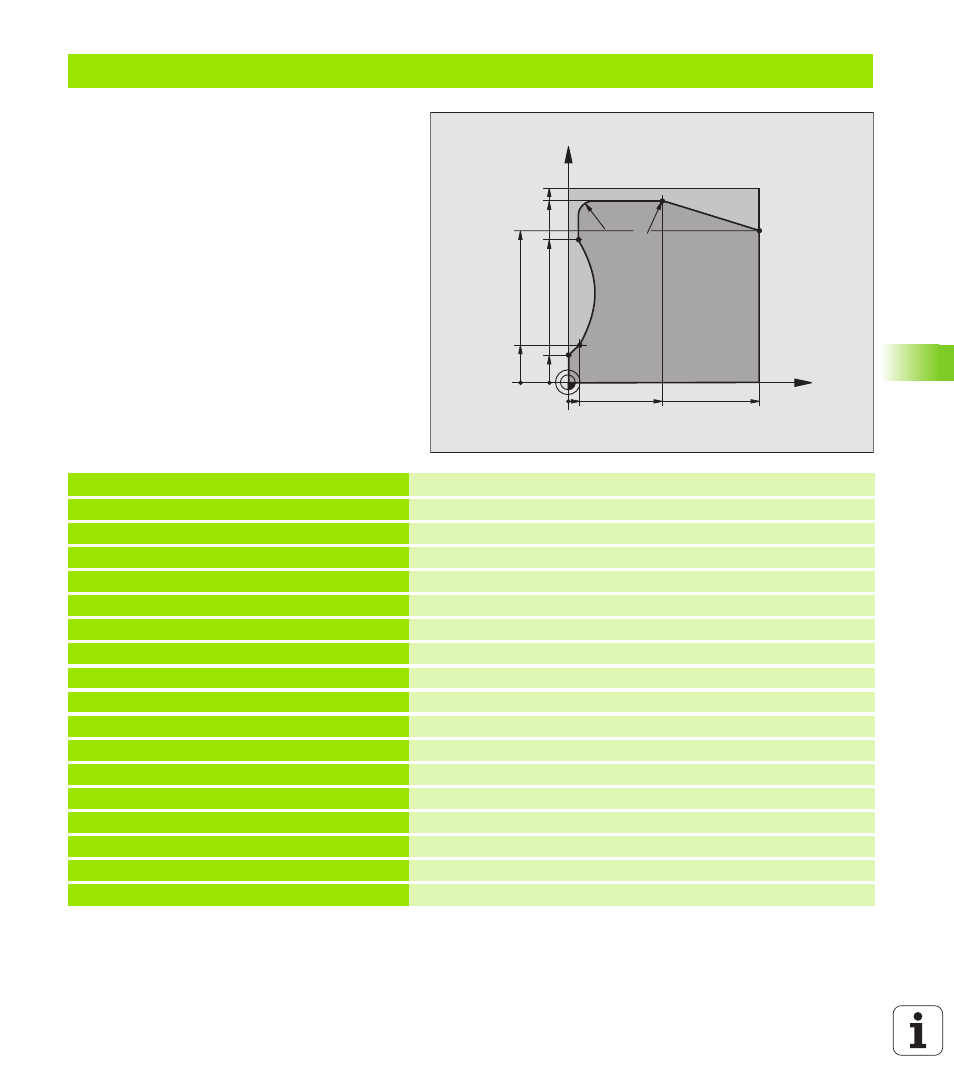

Пример: Линия контура
%C25 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
Дефиниция загатовки
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+10 *
Определение инструмента
N40 T1 G17 S2000 *
Вызов инструмента
N50 G00 G40 G90 Z+250 *
Отвод инструмента от загатовки
N60 G37 P01 1 *
Определить подпрограмму контура
N70 G125 ТРАЕКТОРИЯ КОНТУРА
Определить параметры обработки
Q1=-20
;ГЛУБИНА ФРЕЗЕРОВАНИЯ
Q3=+0
;ПРИПУСК БОК
Q5=+0
;КООРД.ПОВЕРХНОСТИ
Q7=+250
;БЕЗОПАСНАЯ ВЫСОТА
Q10=5
;ГЛУБИНА ВРЕЗАНИЯ
Q11=100
;ПОДАЧА НА ГЛУБИНУ
Q12=200
;ПОДАЧА ФРЕЗЕРОВАНИЯ
Q15=+1
;ВИД ФРЕЗЕРОВАНИЯ
N80 G79 M3 *
Вызов цикла
N90 G00 G90 Z+250 M2 *
Свободный ход инструмента, конец программы
X
Y
5
20
100
100
80
50
95
75
15
R7,5
R7,5
